SAC-6P-M12MSM-FSMPESH/.../... - Powerleitung

1276541

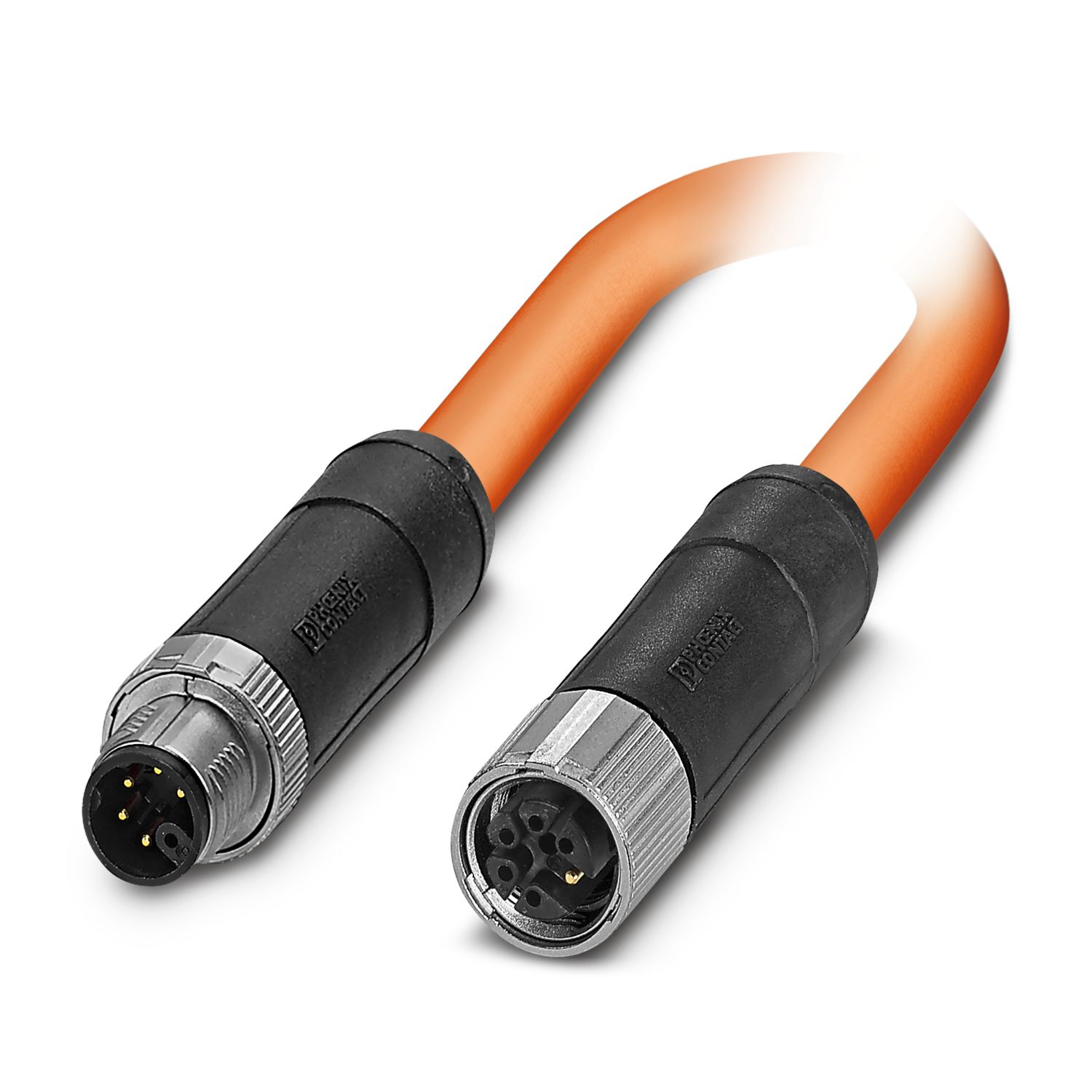

Powerleitung, 6-polig, geschirmt (Advanced Shielding Technology), Stecker gerade M12, Kodierung: M, auf Buchse gerade M12, Kodierung: M, Kabellänge: Freie Eingabe (0,2 ... 40,0 m), für Wechselstrom bis 8 A/690 V

Produktdetails

Technische Daten

Artikeleigenschaften

Produkttyp	Power-Kabel
Anwendung	Energieversorgung
Polzahl	6
Anzahl der Kabelabgänge	1
Geschirmt	ja
Kodierung	M
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Materialangaben

Brennbarkeitsklasse nach UL 94	V0
Material Griffkörper	PP
Material Kontakt	CuZn
Material Kontaktoberfläche	Ni/Au
Material Kontaktträger	PA
Material Verschraubung	Zinkdruckguss, vernickelt

Elektrische Eigenschaften

Isolationswiderstand	≥ 100 MΩ
Nennspannung U_N	690 V AC
Nennstrom I_N	8 A

Steckverbinder

Anschluss 1
Bauform	Stecker gerade M12
Kodierungsart	M (Power)
Anschluss 2
Bauform	Buchse gerade M12
Kodierungsart	M (Power)

Kabel / Leitung

Leitungslänge	Freie Eingabe (0,2 ... 40,0 m)
PUR halogenfrei orange geschirmt [PUR]
Leitungsgewicht	150 kg/km
Polzahl	6
Geschirmt	ja
Leitungstyp	PUR halogenfrei orange geschirmt [PUR]
Leitungstyp		PUR halogenfrei orange geschirmt PUR
Leiteraufbau Spannungsversorgung	44x 0,20 mm
AWG Spannungsversorgung	16
Leitungsquerschnitt	6x 1,5 mm²
Aderdurchmesser inklusive Isolierung	2,35 mm ±0,1 mm
Leitungsaußendurchmesser	9,60 mm ±0,3 mm
Außenmantel, Material	PUR
Außenmantel, Farbe	orange RAL 2003
Material Leiter	blanke Cu-Litze
Material Aderisolation	PP

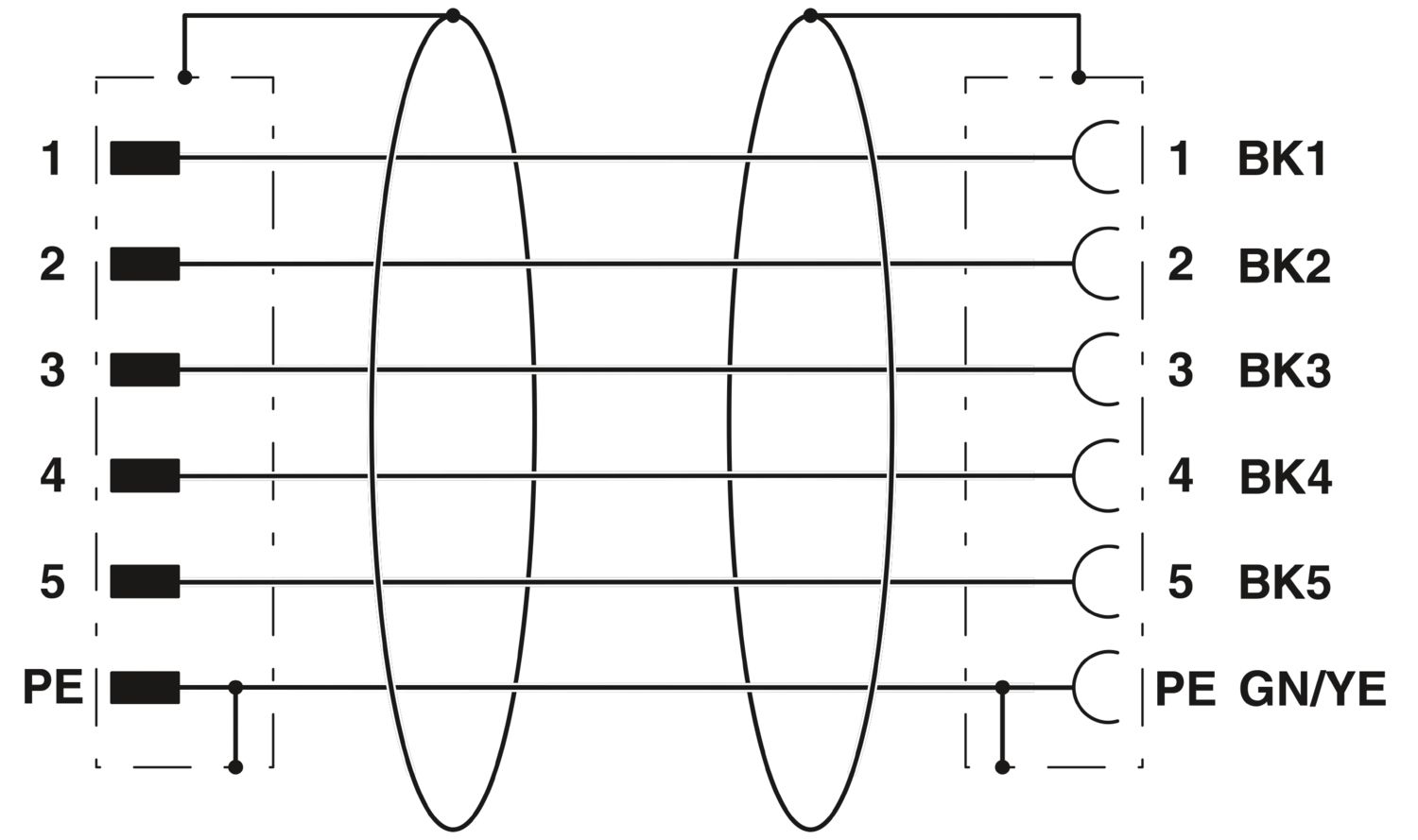

Einzelader, Farbe	schwarz 1, schwarz 2, schwarz 3, schwarz 4, schwarz 5, grün/gelb
Wandstärke Isolierung	≥ 0,36 mm
Wandstärke Außenmantel	ca. 0,76 mm
Leiterwiderstand max.	≤ 14,1 Ω/km (bei 20 °C)
Isolationswiderstand	≥ 1 GΩ*km (bei 20 °C)
Nennspannung Kabel	≤ 300 V AC
Prüfspannung	≥ 3000 V AC (Spark Test)
Mindestbiegeradius, fest verlegt	5 x D
Mindestbiegeradius, flexibel verlegt	10 x D
Kleinster Biegeradius, fest verlegt	48 mm
Kleinster Biegeradius, beweglich verlegt	96 mm
Dynamische Belastbarkeit (Biegen)	Biegezyklen maximal: 5000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
Dynamische Belastbarkeit (Torsion)	Torsion: ±180 °/m, Torsionszyklen: 500000, Torsionshäufigkeit: 35 Zyklen/min.
Halogenfreiheit	nach DIN VDE 0472 Teil 815
Halogenfreiheit		nach DIN EN 50267-2-1
Flammwidrigkeit	nach UL 758/1581 (Cable Flame)
Flammwidrigkeit		nach DIN EN 60332-2-2 (20 s)
Ölbeständigkeit	nach DIN EN 60811-404, 168 h bei 100 °C
Sonstige Beständigkeit	hydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10
		adhäsionsarm
		abriebfest
		beständig gegen Seewasser
Umgebungstemperatur (Betrieb)	-50 °C ... 80 °C (Kabel, feste Verlegung)
Umgebungstemperatur (Betrieb)		-30 °C ... 80 °C (Kabel, bewegliche Verlegung)
PVC orange [PVC]
Leitungsgewicht	192 kg/km
UL AWM Style	2570 / 10914 (80 °C / 1000 V)
Polzahl	6
Geschirmt	ja
Leitungstyp	PVC orange [PVC]
Leitungstyp		PVC orange PVC
Leiteraufbau Spannungsversorgung	78x 0,15 mm
AWG Spannungsversorgung	16
Leitungsquerschnitt	6x 1,5 mm²
Aderdurchmesser inklusive Isolierung	2,4 mm ±0,05 mm
Leitungsaußendurchmesser	10,40 mm ±0,25 mm
Außenmantel, Material	PVC
Außenmantel, Farbe	orange RAL 2003
Material Leiter	blanke Cu-Litze
Material Aderisolation	PVC
Einzelader, Farbe	schwarz 1, schwarz 2, schwarz 3, schwarz 4, schwarz 5, grün/gelb
Wandstärke Isolierung	≥ 0,36 mm
Wandstärke Außenmantel	ca. 0,76 mm
Leiterwiderstand max.	≤ 15 Ω/m (bei 20 °C)
Isolationswiderstand	≥ 100 MΩ*km (bei 20 °C)
Nennspannung Kabel	≤ 1000 V AC
Prüfspannung	≥ 10000 V AC (Spark Test)
Mindestbiegeradius, fest verlegt	5 x D
Mindestbiegeradius, flexibel verlegt	10 x D
Kleinster Biegeradius, fest verlegt	52 mm
Kleinster Biegeradius, beweglich verlegt	104 mm
Dynamische Belastbarkeit (Biegen)	Biegezyklen maximal: 1000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
Flammwidrigkeit	nach UL 758/1581 (Cable Flame)
		nach UL 758/1581 FT1
		nach DIN EN 60332-1-2
Ölbeständigkeit	nach DIN EN 60811-404, 168 h bei 60 °C
Umgebungstemperatur (Betrieb)	-40 °C ... 80 °C (Kabel, feste Verlegung)
Umgebungstemperatur (Betrieb)		-20 °C ... 80 °C (Kabel, bewegliche Verlegung)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP65
	IP67 (ohne Vorbelastung, als Zusatztest nach IEC 60529)
Umgebungstemperatur (Betrieb) (Stecker/Buchse)	-25 °C ... 85 °C (Stecker/Buchse)

Normen und Bestimmungen

Normbezeichnung	M12-Steckverbinder
Normen/Bestimmungen	IEC 61076-2-111

Kaufmännische Daten

Artikelnummer	1276541
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel	AF1CGP
Produktschlüssel	AF1CGP
Zolltarifnummer	85444290
Ursprungsland	PL

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	600 V	10 A		- 16

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	600 V	10 A	- 16

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten

Schutz gegen Fehlstecken durch spezielle M-Kodierung

Leistung zuverlässig abschirmen – 360°-Schirmung zur Reduzierung elektromagnetischer Belastungen

ECLASS-13.0	27060327
ECLASS-15.0	27060327

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (CAS-Nr.: 119-47-1)
