NBC-MSD/10,0-93G/MSD SCO
-
Netzwerkkabel
1407572

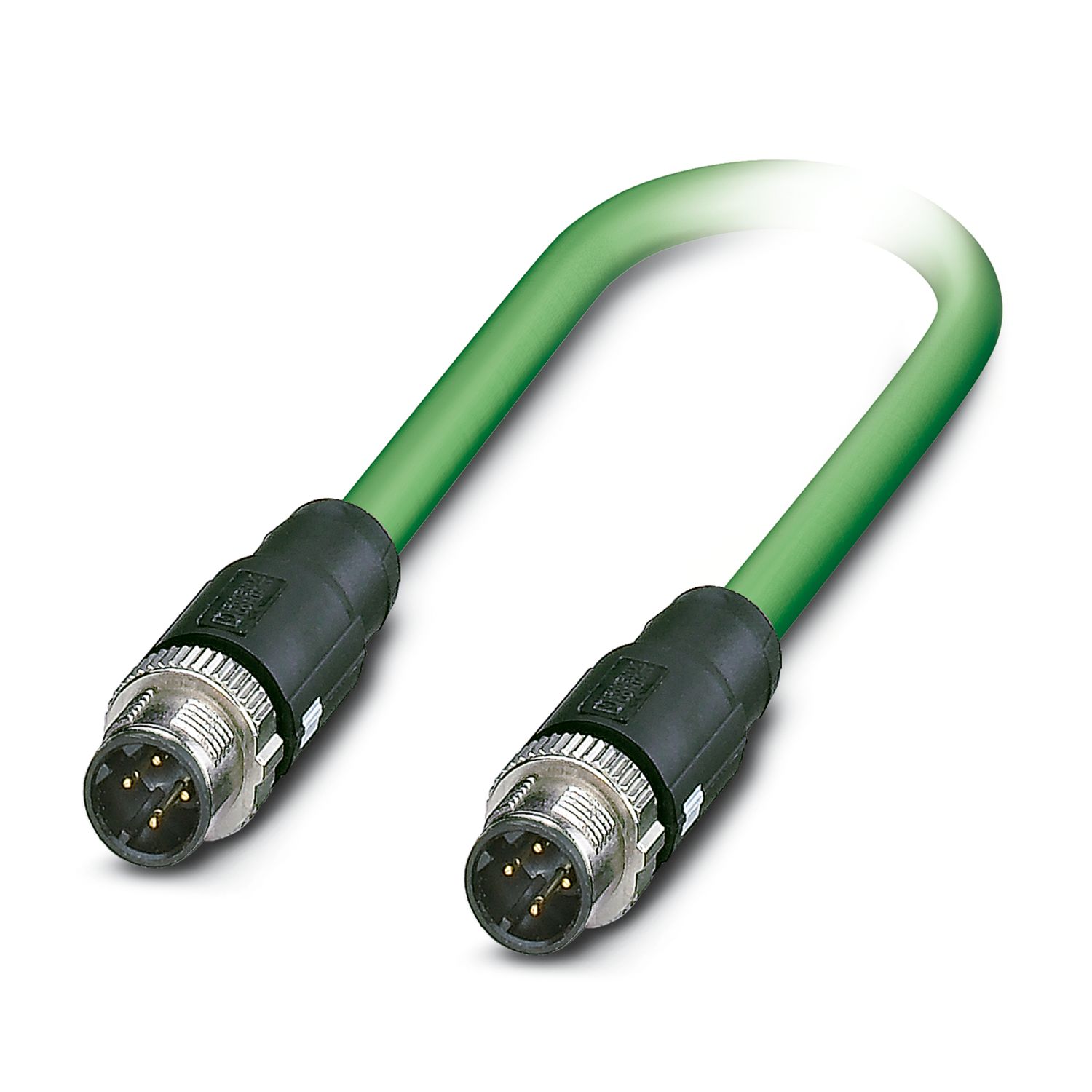

Netzwerkkabel, EtherCAT® CAT5 (100 MBit/s), 4-polig, PVC/PVC, grün RAL 6018, geschirmt, Stecker gerade M12 SPEEDCON, Kodierung: D / IP67, auf Stecker gerade M12 SPEEDCON, Kodierung: D / IP67, Kabellänge: 10 m
Produktdetails
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | EtherCAT® |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Bussystem | EtherCAT® |
| Signalart/Kategorie | EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Übertragungsrate | 100 MBit/s |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 SPEEDCON / IP67 |
| Polzahl | 4 |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Anschluss 2 | |
| Bauform | Stecker gerade M12 SPEEDCON / IP67 |
| Polzahl | 4 |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Leitungslänge | 10 m |
| EtherCAT® [93G] | |
| Maßzeichnung |
|
| Leitungsgewicht | 67 kg/km |
| UL AWM Style | 21694 |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | EtherCAT® [93G] |
| Leiteraufbau | 1x4xAWG22/7, SF/TQ |
| Signallaufzeit | 5,3 ns/m |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,55 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Wandstärke Außenmantel | ca. 0,90 mm |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Schleifenwiderstand | ≤ (pro km) |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
| Nennspannung Kabel | 600 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 3 x D |
| Mindestbiegeradius, flexibel verlegt | 7 x D |
| Kleinster Biegeradius, fest verlegt | 20 mm |
| Kleinster Biegeradius, beweglich verlegt | 46 mm |
| Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
| Ölbeständigkeit | bedingt ölbeständig |
| Sonstige Beständigkeit | UV-beständig (nach UL 1581, Abschnitt 1200) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 85 °C (M12-Steckverbinder) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
