Das Modul ist ein Axioline F-I/O-Modul zur Verwendung im modularen Axioline F-I/O-System. Das Modul ist ein modulares I/O-Gerät, das dem Axioline F-Lokalbus hinzugefügt werden kann, um I/O-Daten auf die Axioline F-Steuerung oder den Buskoppler zu übertragen, der der Station übergeordnet ist. Das analoge I/O-Eingangsmodul mit HART-Fähigkeiten sammelt analoge Eingangs- und HART-Daten von den Feld-I/O-Klemmen und stellt diese Informationen der Steuerung/dem Buskoppler durch den Axioline F-Lokalbus zur Verfügung. Das aktive analoge Eingangsmodul ermöglicht den Anschluss von bis zu acht HART-fähigen, passiven analogen Eingangssignalen.

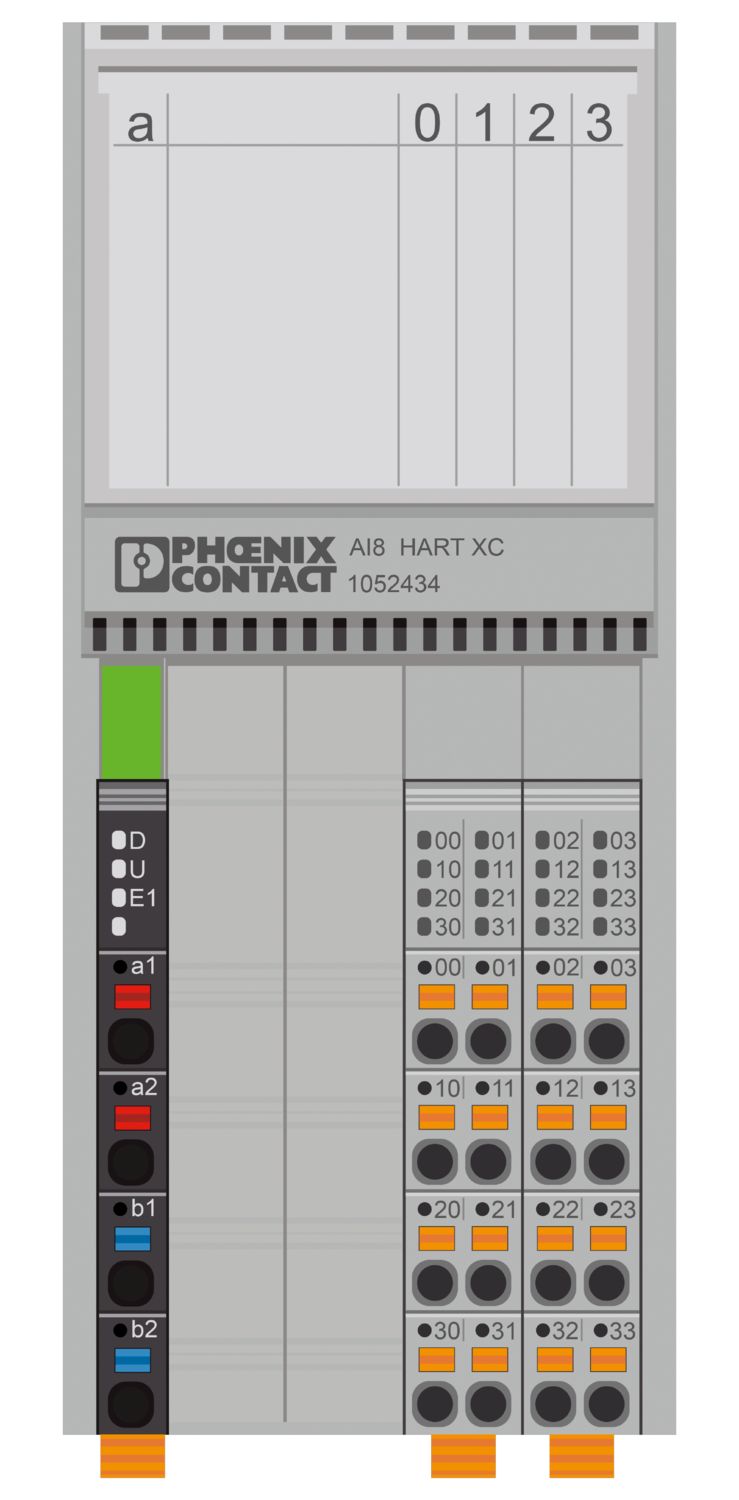

AXL F AI8 HART XC 1F
-
Analogmodul
1052434
Axioline F, Analogeingabemodul, Aktive analoge Eingänge: 8 (HART), 4 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Extreme Conditions-Variante, HART-Funktionalität, HART-Funktionalität, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
Kostenloser Download verfügbar.
Downloads
Produktdetails

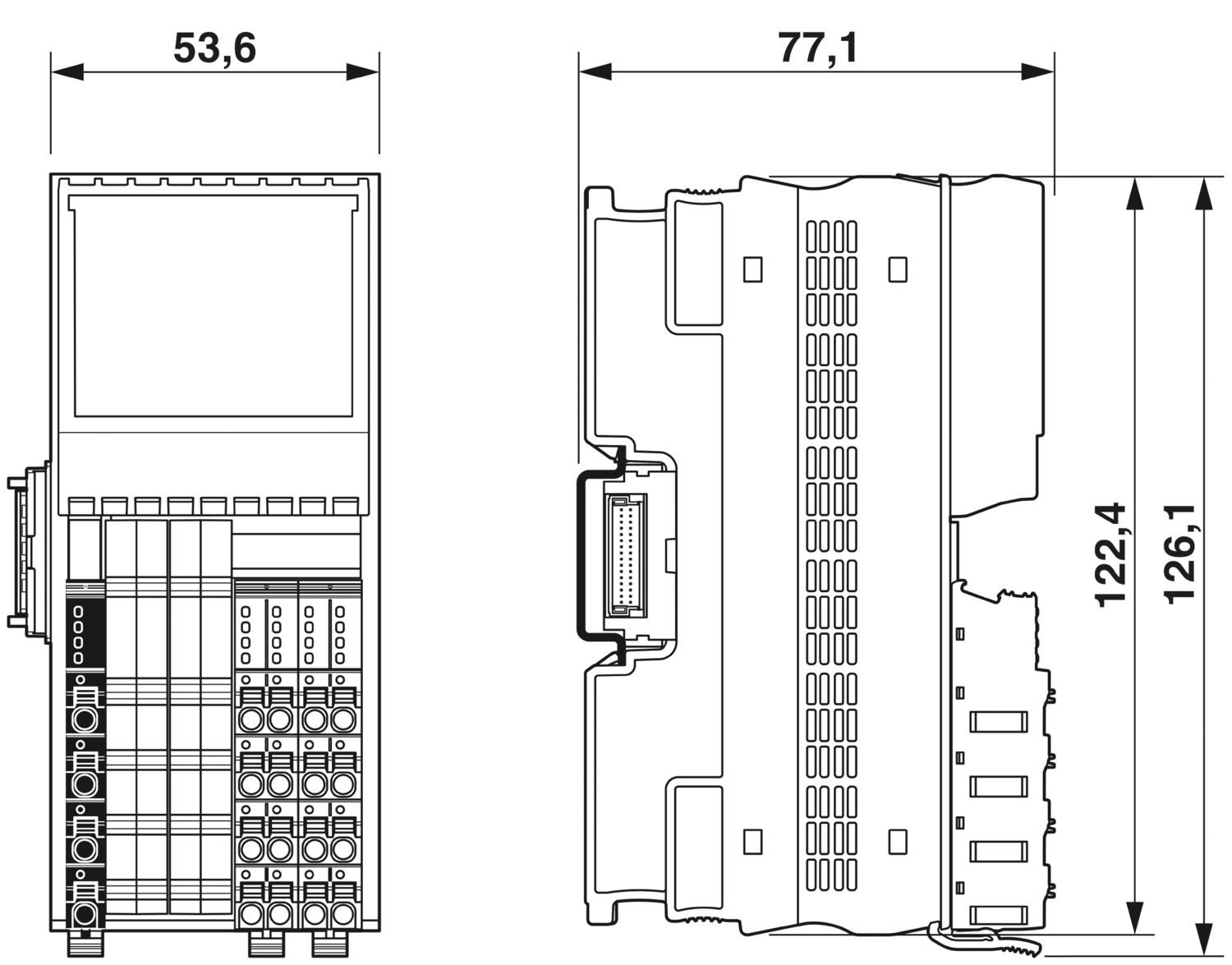

| Maßzeichnung |
|
| Breite | 53,6 mm |
| Höhe | 126,1 mm |
| Tiefe | 77,1 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
| Axioline F-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Modul | |
| Eingabeadressraum | 48 Byte |
| Ausgabeadressraum | 0 Byte |
| Bedarf an Parameterdaten | 27 Byte |
| Bedarf an Konfigurationsdaten | 6 Byte |
| Analog: | |
| Benennung Eingang | Aktive analoge Eingänge |
| Beschreibung des Eingangs | HART-fähige, aktive analoge Eingangssignale |
| Anzahl der Eingänge | 8 (HART) |
| A/D-Wandlungszeit | 500 µs |
| Auflösung A/D-Wandler | 12 Bit |
| Anschlussart | Push-in-Anschluss |
| Anschlusstechnik | 2-Leiter |
| Hinweis zur Anschlusstechnik | geschirmt, paarig verdrillt |
| Eingangssignal Strom | 4 mA ... 20 mA |
| Eingangswiderstand Stromeingang | 100 Ω (typisch) |
| Datenformate | Inline, S7-kompatibel, Standardformatierung |
| Eingangsfilter | 25 Hz |
| Filterung | RFI-Filterung / passiver TP 2. Ordnung |
| Grenzfrequenz (3 dB) | 15 Hz |
| Messwertdarstellung | 16 Bit (15 Bit + Vorzeichen) |
| Schutzbeschaltung | Verpolschutz der Eingänge |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline F |
| Bauform | blockmodular |
| Einbaulage | beliebig (kein Temperatur-Derating) |
| Lieferumfang | inklusive Bussockelmodul und Axioline F-Steckern |
| Besondere Eigenschaften | Extreme Conditions-Variante |
| HART-Funktionalität | |
| HART-Funktionalität | |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 2,51 W |
| Potenziale: Versorgung des Axioline F-Lokalbusses (UBus) | |
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromaufnahme | max. 60 mA |
| typ. 40 mA | |
| Potenziale: Einspeisung für Analogmodule (UA) | |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 240 mA |
| Schutzbeschaltung | Überspannungsschutz; elektronisch (35 V, 0,5 s) |
| Verpolschutz; Verpolschutzdiode | |
| Transientenschutz; Suppressordiode | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie) | 500 V AC, 60 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde | 500 V AC, 60 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge | 1500 V AC, 60 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 60 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge | 1500 V AC, 60 Hz, 1 min |
| Prüfspannung: Analoge Eingänge / Funktionserde | 500 V AC, 60 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Axioline F-Stecker |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Axioline F-Stecker | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Standard) |
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Kennzeichnung | II 3G Ex ec IIC T4 Gc |
| Zertifikat | DEMKO 20 ATEX 2334X |
| IECEx | |
| Kennzeichnung | Ex ec IIC T4 Gc |
| Zertifikat | IECEx UL 20.0002X |
| UKCA Ex (UKEX) | |
| Kennzeichnung | II 3G Ex ec IIC T4 Gc |
| Zertifikat | PxCAI22UKEx1052427X |
| UL, USA / Kanada | |
| Kennzeichnung | cULus |
| Zertifikat | E238705 |
| UL Ex, USA / Kanada | |
| Kennzeichnung | Class I, Division 2, Groups A, B, C, D, T4 |
| Class I, Zone 2, IIC T4 | |
| Zertifikat | E196811 |
| CCC / China-Ex | |
| Kennzeichnung | Ex ec IIC T4 Gc |
| Ex-Daten | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4 |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig (kein Temperatur-Derating) |
cUL Listed
Zulassungs-ID: E238705IECEx
Zulassungs-ID: IECEx UL 20.0002XcUL Listed
Zulassungs-ID: E196811UL Listed
Zulassungs-ID: E196811ATEX
Zulassungs-ID: DEMKO 20 ATEX 2334X
Ihre Vorteile
Aktives analoges Eingangsmodul
Bereitstellung von Strom für bis zu 8 HART-fähige, passive analoge Eingangssignale
Zyklischer Zugriff auf PV, SV, TV, QV und Schleifenstrom
Strombereich: 4 mA ... 20 mA
Unter extremen Umgebungsbedingungen einsetzbar
Erweiterter Temperaturbereich -40 °C ... +70 °C (Siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt)
