Das Modul ist zum Einsatz innerhalb einer Axioline F-Station vorgesehen. Es dient zur Erfassung analoger Stromsignale.

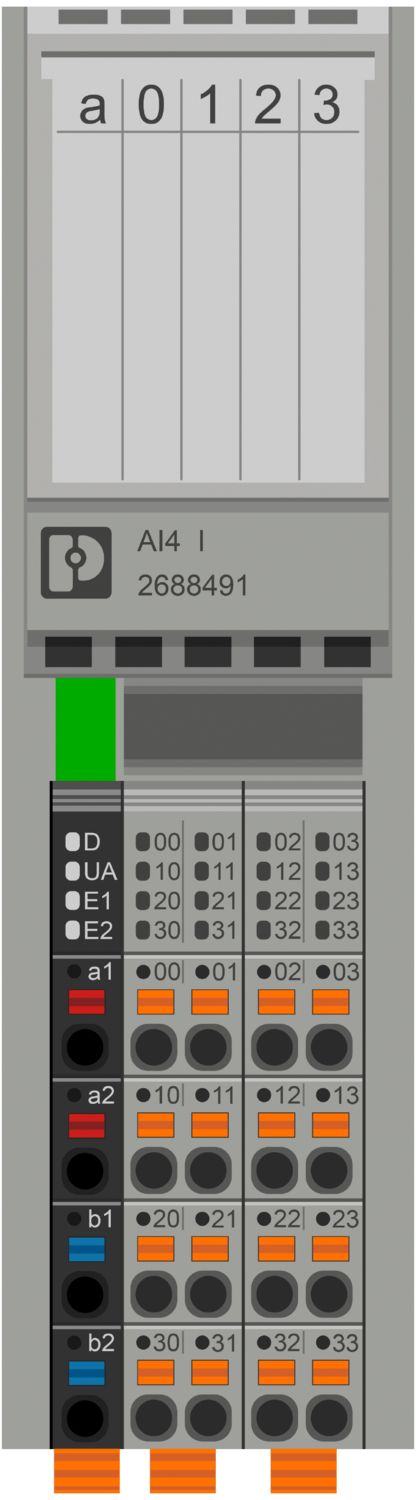

AXL F AI4 I 1H
-
Analogmodul
2688491
Axioline F, Analogeingabemodul, Analoge Eingänge: 4, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-, 3-, 4-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, integrierte Sensorversorgung, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 35 mm |
| Höhe | 126,1 mm |
| Tiefe | 54 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Axioline F-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Modul | |
| Eingabeadressraum | 8 Byte |
| Ausgabeadressraum | 0 Byte |
| Bedarf an Parameterdaten | 7 Byte |
| Bedarf an Konfigurationsdaten | 6 Byte |
| Analog: Allgemein | |
| Benennung Eingang | Analoge Eingänge |
| Beschreibung des Eingangs | Differenzeingänge, Strom |
| Anzahl der Eingänge | 4 |
| A/D-Wandlungszeit | 31,25 µs |
| Auflösung A/D-Wandler | 16 Bit |
| Anschlussart | Push-in-Anschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Hinweis zur Anschlusstechnik | geschirmt, paarig verdrillt |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Eingangswiderstand Stromeingang | 104 Ω (typisch) |
| Datenformate | IB IL, S7-kompatibel |
| Eingangsfilter | 30 Hz, 12 kHz und Mittelwertbildung (parametrierbar) |
| Grenzfrequenz (3 dB) | 30 Hz |
| 12 kHz | |
| Messwertdarstellung | 16 Bit (15 Bit + Vorzeichen) |
| Schutzbeschaltung | Transientenschutz der Eingänge; Suppressordiode |
| Überlastschutz der Eingänge; nein; max. ±5,2 V DC, Imax = 50 mA | |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline F |
| Bauform | blockmodular |
| Einbaulage | beliebig (kein Temperatur-Derating) |
| Lieferumfang | inklusive Bussockelmodul und Axioline F-Steckern |
| Besondere Eigenschaften | integrierte Sensorversorgung |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 2 W |
| Potenziale: Versorgung des Axioline F-Lokalbusses (UBus) | |
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromaufnahme | max. 150 mA (bis HW 03) |
| max. 60 mA (ab HW 04) | |
| typ. 120 mA (bis HW 03) | |
| typ. 53 mA (ab HW 04) | |
| Potenziale: Einspeisung für Analogmodule (UA) | |
| Versorgungsspannung | 24 V DC (Versorgung der Peripherie und Sensorversorgung) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 245 mA (IiS = 4 x 50 mA (Volllast), bis HW 03) |
| max. 238 mA (IiS = 4 x 50 mA (Volllast), ab HW 04) | |
| typ. 34 mA (IiS = 0 mA, ab HW 04) | |
| max. 45 mA (IiS = 0 mA, bis HW 03) | |
| max. 38 mA (IiS = 0 mA, ab HW 04) | |
| typ. 238 mA (IiS = 4 x 50 mA (Volllast), bis HW 03) | |
| typ. 234 mA (IiS = 4 x 50 mA (Volllast), ab HW 04) | |
| Schutzbeschaltung | Überspannungsschutz; elektronisch (35 V, 0,5 s) |
| Verpolschutz; bis HW 02: Verpolschutzdiodeab HW 03: parallele Diode; mit externer Absicherung 5 A (nur für die Inbetriebnahme) | |
| Transientenschutz; Suppressordiode | |
| Versorgung: | |
| Benennung | Sensorversorgung UiS |
| Versorgungsspannung | 24 V DC (aus UA) |
| Stromaufnahme | max. 50 mA (je Kanal) |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Analoge Eingänge / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Axioline F-Stecker |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Axioline F-Stecker | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Schutzart | IP20 (nicht von UL bewertet) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig (kein Temperatur-Derating) |
LR
Zulassungs-ID: LR2480202TA-02PRS
Zulassungs-ID: TE/1020/880590/21BSH
Zulassungs-ID: 840RINA
Zulassungs-ID: ELE008423XGABS
Zulassungs-ID: 23-2449604-PDAcULus Listed
Zulassungs-ID: E238705
Ihre Vorteile
4 analoge, bipolare Eingabekanäle zum Anschluss von Stromsignalen
Anschluss der Sensoren in 2-, 3- und 4-Leiter-Technik
Strombereiche: 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA
Gleichzeitiges Abtasten aller Kanäle durch Simultaneous Sampling
Hohe Übersprechdämpfung zwischen den Kanälen durch getrennte Signalpfade
Besonders robust gegenüber elektromagnetischen Störungen
Gespeichertes Gerätetypenschild
