SAC-4P- 2,0-961/MINFS VAL
-
Bussystem-Kabel
1433786

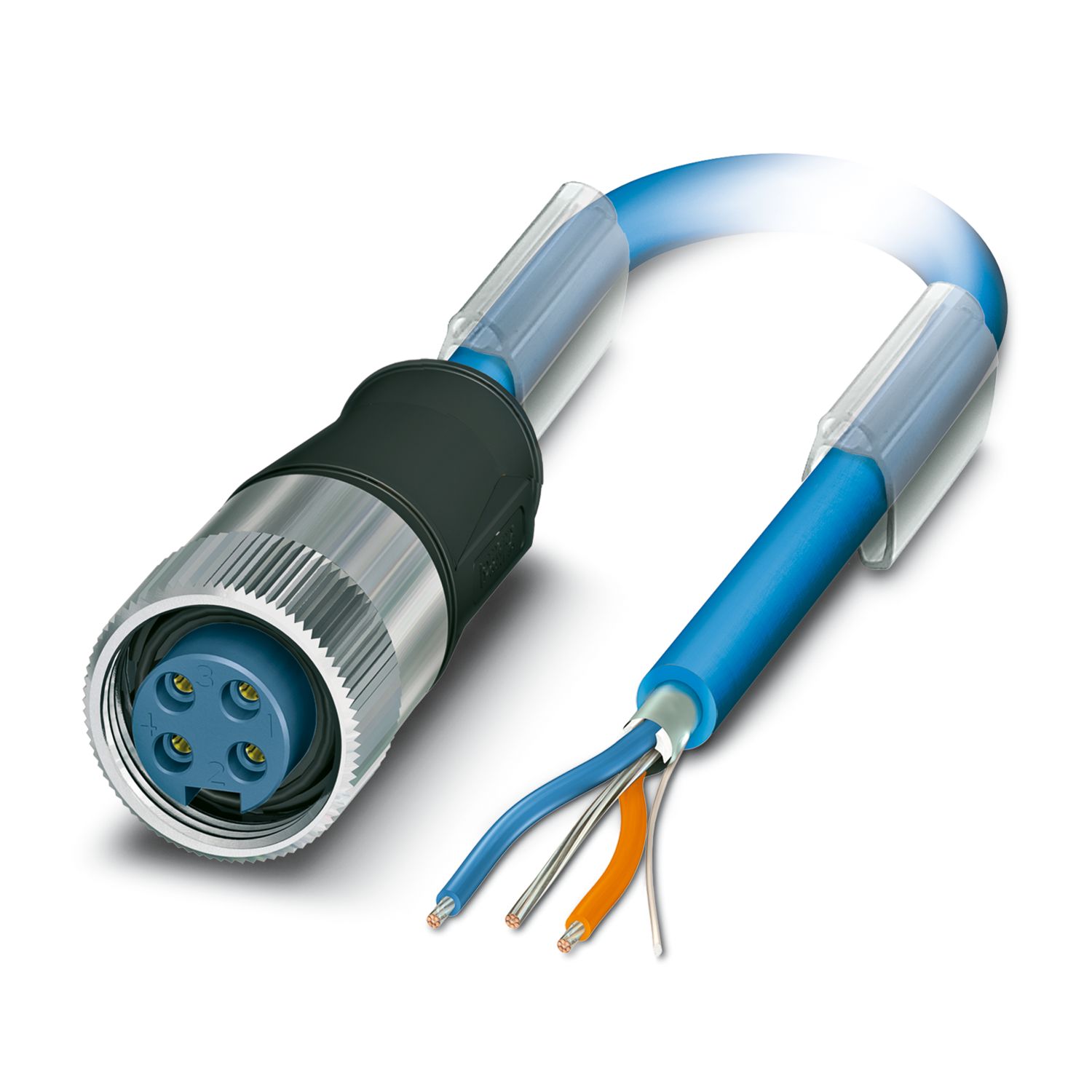

Bussystem-Kabel, FOUNDATION Fieldbus (31,25 kBit/s), 3-polig, PVC, blau RAL 5015, geschirmt, freies Leitungsende, auf Buchse gerade 7/8"-16UNF, Kodierung: A, Kabellänge: 2 m
Produktdetails
| Allgemein | Für Anwendungen in Stromkreisen der Zündschutzart Eigensicherheit „i“. Elektrische Kennwerte in Anlehnung an EN 60079-14. |
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Prozesstechnik |
| Sensorart | FOUNDATION Fieldbus |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Kodierung | A |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Bussystem | FOUNDATION Fieldbus |
| Signalart/Kategorie | FOUNDATION Fieldbus, 31,25 kBit/s |
| Statusanzeige | nein |
| Isolationswiderstand | ≥ 10 MΩ |
| Nennspannung UN | 300 V |
| Nennstrom IN | 5,2 A |
| Übertragungsmedium | Kupfer |
| Übertragungsrate | 31,25 kBit/s |
| Material Dichtung | TPU |
| Material Griffkörper | TPU |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Edelstahl |
| Anschlussbelegung | |
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 1 (Buchse) | BU (DATA-) |
| 2 (Buchse) | OG (DATA+) | |
| 3 (Buchse) | SR (Schirm) | |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Buchse gerade 7/8"-16UNF |
| Polzahl | 3 |
| Kodierungsart | A (Standard) |
| Leitungslänge | 2 m |
| FOUNDATION Fieldbus/PROFIBUS PA, blau [961] | |
| Maßzeichnung |
|
| Leitungsgewicht | 56,552 kg/km |
| Polzahl | 2 |
| Geschirmt | ja |
| Leitungstyp | FOUNDATION Fieldbus/PROFIBUS PA, blau [961] |
| Leiteraufbau | 2xAWG18/7 + 1xAWG20/7 |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 7x 0,40 mm |
| AWG Signalleitung | 18 |
| Leitungsquerschnitt | 2x 0,75 mm² (Signalleitung) |
| 1x 0,5 mm² (Beilauflitze) | |
| Aderdurchmesser inklusive Isolierung | 2,24 mm ±0,05 mm |
| Leitungsaußendurchmesser | 7,50 mm ±0,25 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | blau RAL 5015 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PO (Signalleitung) |
| Einzelader, Farbe | blau, orange |
| Wandstärke Isolierung | 0,50 mm |
| Wandstärke Außenmantel | 1,00 mm |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 1 Paar mit 1 Beilauflitze und Füllern zur Seele |
| Optische Schirmbedeckung | 100 % |
| Leiterwiderstand max. | ≤ 19,35 Ω/km (Signalleitung) |
| 26 Ω/km (Schirm) | |
| Leitungs-Kapazität | 147 pF/m (bei 1 kHz, Ader/Schirm) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Betriebskapazität | 78 nF (bei 1 kHz) |
| Leitungs-Impedanz | 100 Ω ±20 % (bei 31,25 kHz) |
| Nennspannung Kabel | 300 V |
| Kleinster Biegeradius, fest verlegt | 75 mm |
| Zugfestigkeit | 260 N |
| Schirmdämpfung | 3,00 dB/km (bei 39 kHz) |
| Flammwidrigkeit | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Besondere Eigenschaften | UL Standards PLTC-ER und ITC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Schutzart (NEMA) | 1 (NEMA) |
| 3 (NEMA) | |
| 4 (NEMA) | |
| 6P (NEMA) | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -40 °C ... 105 °C (Stecker/Buchse) |
