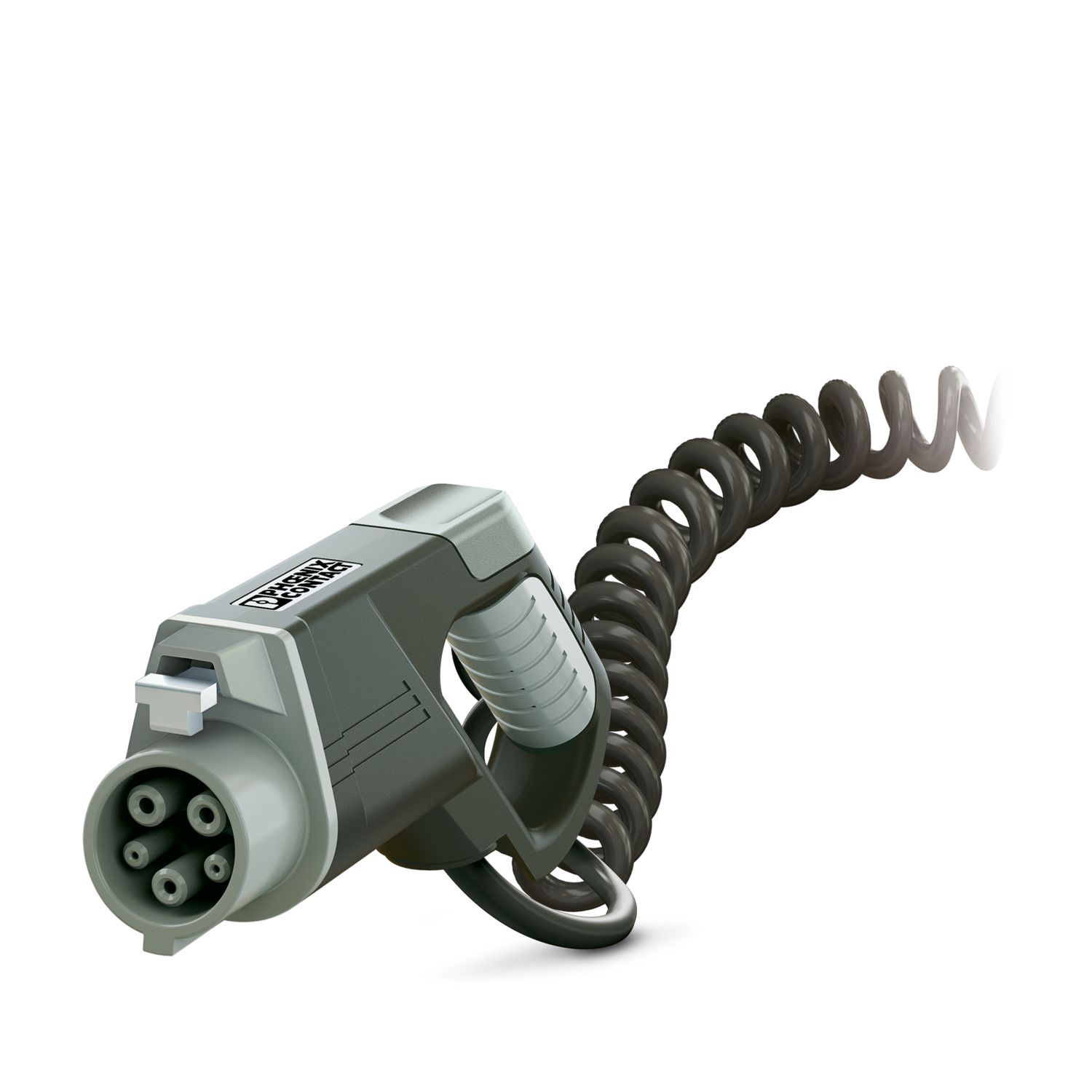

EV-T1M3C-1AC20A-4,0M2,5EHBK00 - AC-Ladekabel - 1621670

Artikeleigenschaften

Produkttyp	AC-Ladekabel
Produktfamilie	CHARX connect
Anwendung	AC-Ladeleitung mit Fahrzeug-Ladestecker, offenes Leitungsende, mit Schutzkappe
Ladestandard	Typ 1
Lademodus	Mode 3, Case C

Elektrische Eigenschaften

Ladeleistung und -strom (AC-Laden (1-phasig))
Art des Ladestroms	AC 1-phasig
Ladestrom	20 A AC (1-phasig)
Ladeleistung	5 kW

Kabel / Leitung

Leitungslänge	4 m
Leitungsnormen/-bestimmungen	prEN 50620/DIN EN 50620
Leitungszertifizierungen	VDE
Leitungstyp	Klasse 5
Leitungsart	spiralisiert
Leitungsaufbau	3 x 2,5 mm² + 1 x 0,5 mm²
Leitungsaußendurchmesser	10,20 mm ±0,3 mm
Außenmantel, Material	TPE-U
Abisolierlänge der Ummantelung	45 mm ±10 mm
Blocklänge	0,68 m ±10 %
Wendeldurchmesser	45 mm ±10 %
Nutzlänge	max. 4 m ±5 %
Abisolierlänge	45 mm ±10 mm
Leitungs-Widerstand	≤ 0,00798 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur)
Biegeradius	min. 153 mm (15x Durchmesser)
Leitungslänge	4 m
Abisolierlänge	45 mm ±10 mm
Leitungsaußendurchmesser	10,20 mm ±0,3 mm
Leitungstyp	Klasse 5
Leitungszertifizierungen	VDE
Leitungsnormen/-bestimmungen	prEN 50620/DIN EN 50620
Leitungs-Widerstand	≤ 0,00798 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur)

Normen und Bestimmungen

Artikelnummer	1621670
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Produktschlüssel	XWBAAA
GTIN	4046356958639
Gewicht pro Stück (inklusive Verpackung)	1,674 kg
Gewicht pro Stück (exklusive Verpackung)	1,614 kg
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-10 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
