EAC
Zulassungs-ID: EAC-ZulassungDNV GL
Zulassungs-ID: TAE00001N6EAC
Zulassungs-ID: RU C-DE.*09.B.00169UL Listed
Zulassungs-ID: FILE E 138168| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 24 V | 0,3 A |

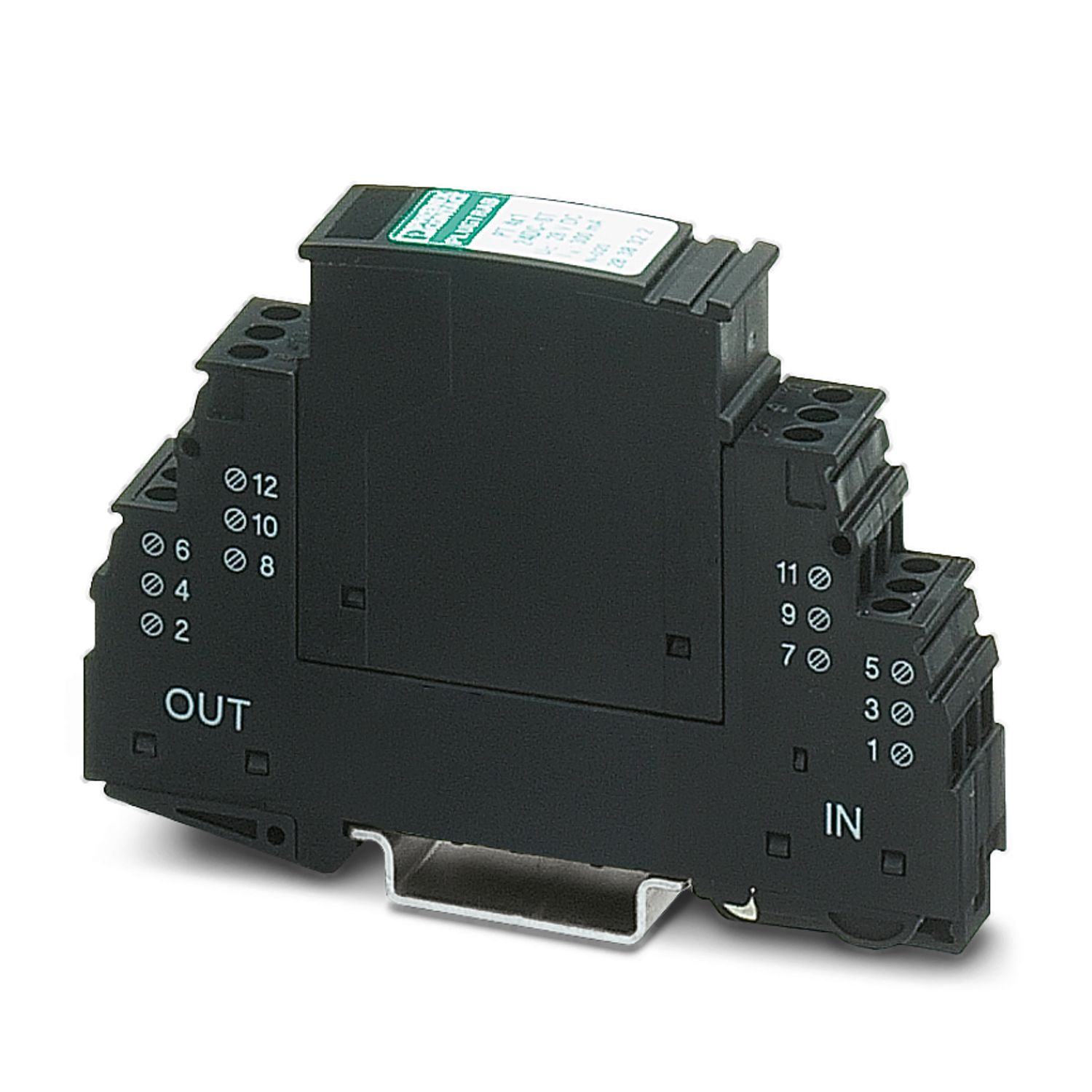

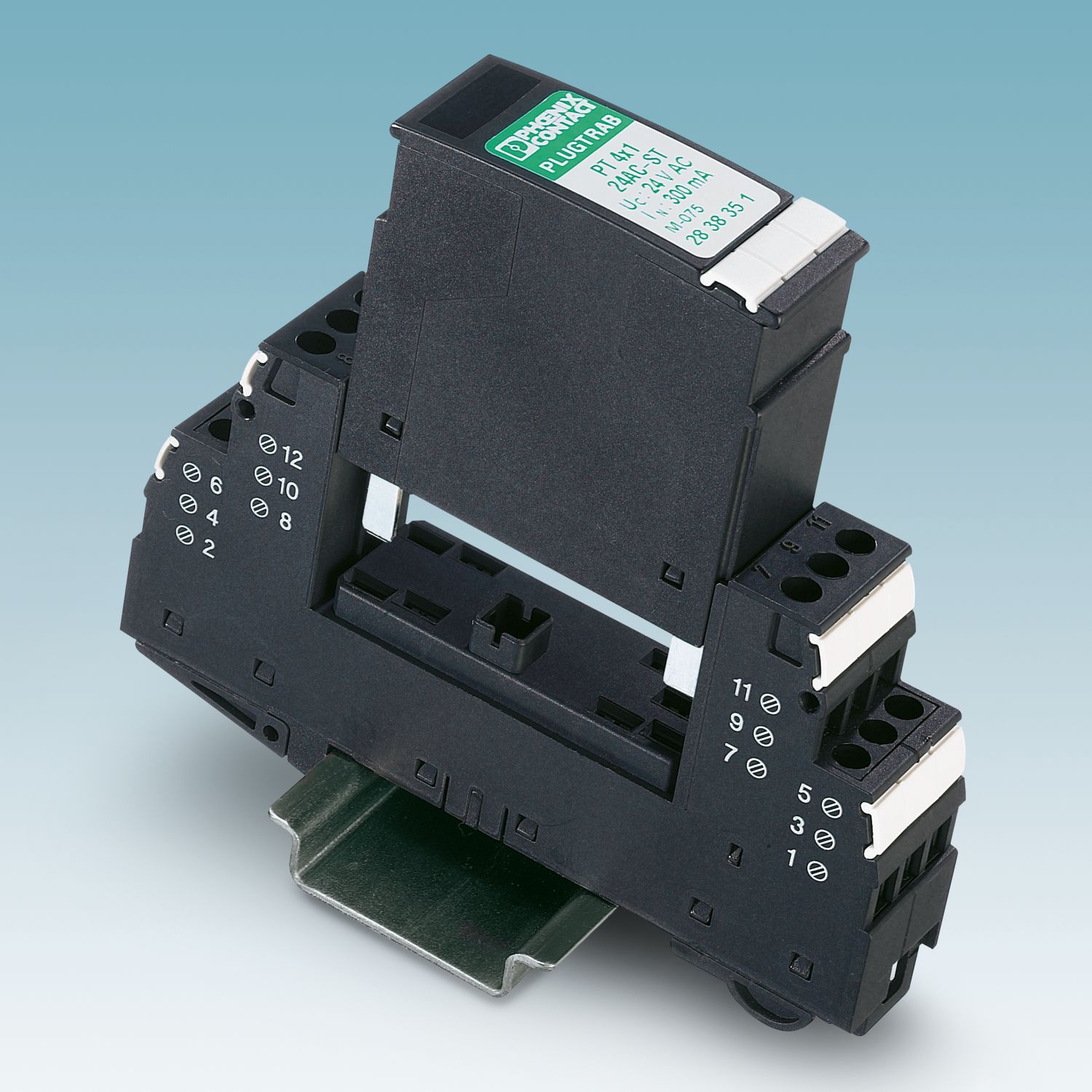

PT 4X1-24DC-ST
-
Überspannungsschutzstecker
2838322

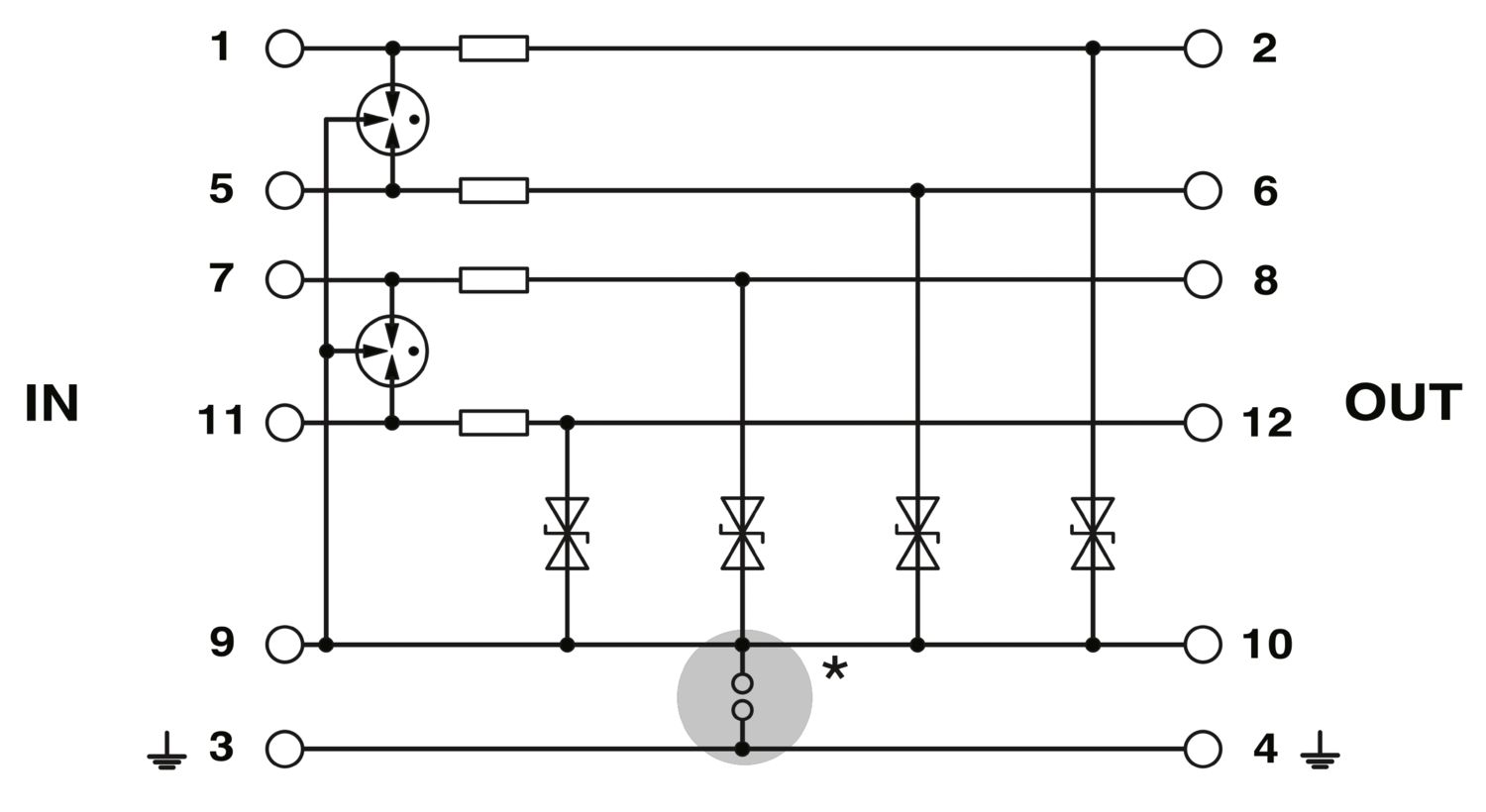

Schutzstecker PT mit Schutzschaltung für 4-Leiter einseitig geerdeter Signalkreise. Nennspannung: 24 V DC
Dieses Produkt benötigt weitere Produkte für den Betrieb.

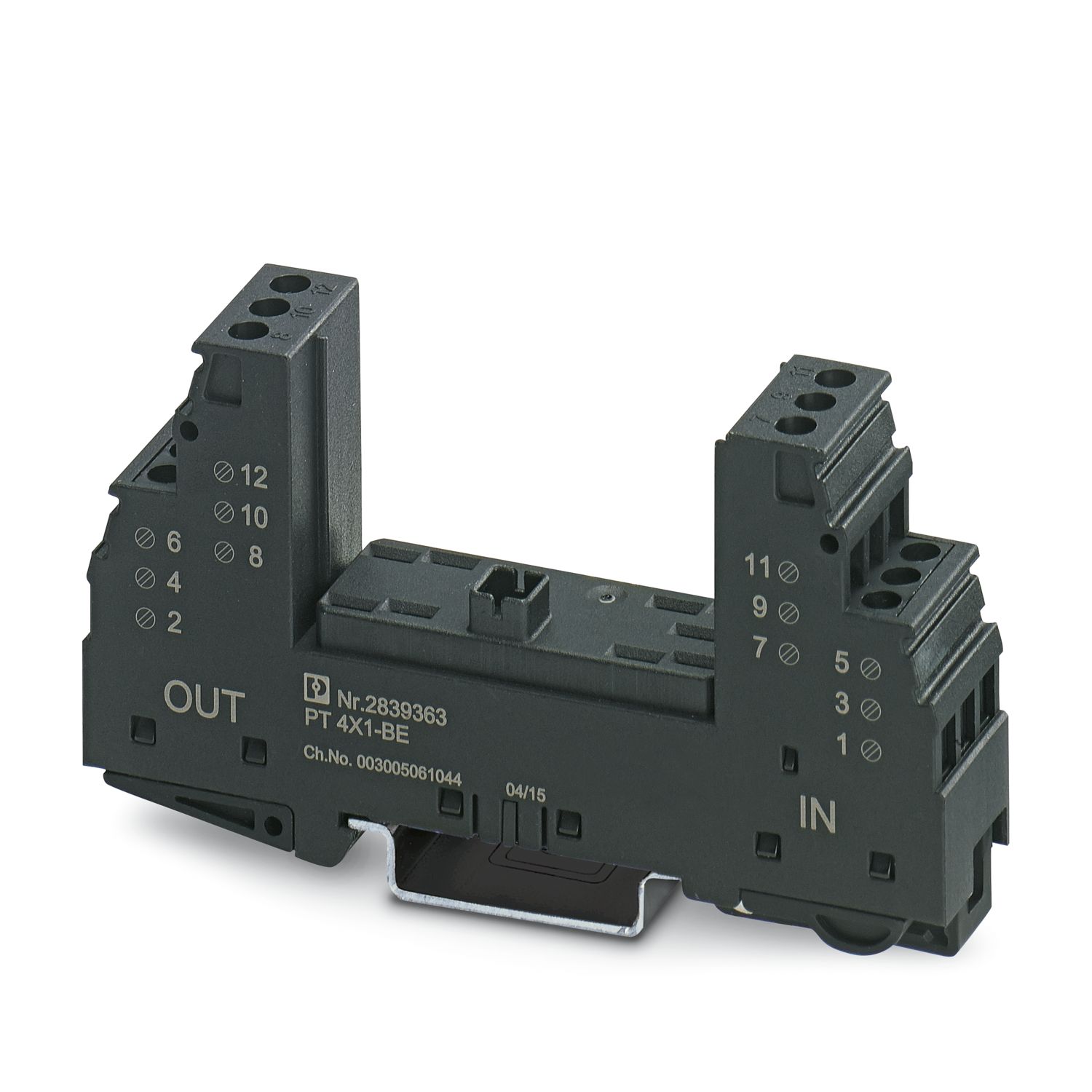

Notwendiges Zubehör
Produktdetails
| Produkttyp | Überspannungsschutz für MSR-Technik |
| Produktfamilie | PLUGTRAB PT |
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Stecker |
| Meldung Überspannungsschutz defekt | keine |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 24 V DC |
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Maßzeichnung |
|
| Breite | 17,7 mm |
| Höhe | 45 mm |
| Tiefe | 52 mm |
| Teilungseinheit | 1 TE |
| Breite Komplettmodul | 17,7 mm |
| Höhe Komplettmodul | 90 mm |
| Tiefe Komplettmodul | 65,5 mm |
| Farbe | schwarz (RAL 9005) |
| kupferfarben | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Material Gehäuse | PA 6.6 |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Höchste Dauerspannung UC | 28 V DC |
| 20 V AC | |
| Bemessungsstrom | 300 mA (45 °C) |
| Betriebswirkstrom IC bei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 1 µA (mit PT 4X1+F-BE) |
| ≤ 20 µA (direkt geerdet) | |
| Nennableitstoßstrom In (8/20) µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp (10/350) µs | 2,5 kA (pro Pfad) |
| Gesamtableitstoßstrom ITotal (8/20) µs | 20 kA |
| Ableitstoßstrom Imax (8/20) µs maximal (Ader-Erde) | 10 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 30 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 45 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 40 V |
| Restspannung bei In (Ader-Erde) | ≤ 40 V |
| Schutzpegel Up (Ader-Erde) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Ansprechzeit tA (Ader-Erde) | ≤ 1 ns |
| Einfügungsdämpfung aE, asym. | 0,5 dB (≤ 1 MHz) |
| Grenzfrequenz fg (3 dB), asym. (PE) im 50 Ω-System | typ. 6 MHz |
| Kapazität (Ader-Erde) | 1,4 nF |
| Widerstand pro Pfad | 4,7 Ω |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 315 mA (T) |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | VDE 0110-1 / IEC 60664-1 |
| Normen Spezifikation Informationstechnik | |
| Normen/Bestimmungen | IEC 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| IEC 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 |
| Montageart | auf Basiselement |
Ihre Vorteile
Einfaches Prüfen und Dokumentieren mit CHECKMASTER 2 dank steckbarer Schutzmodule
Hoher Wartungskomfort durch 2-teiligen Aufbau
Einfache Auswahl für jede Anforderung im MSR-Bereich dank komplettem Portfolio
Keine Beeinflussung des Signals bei Wartungsarbeiten dank impedanzneutralem Stecken und Ziehen der Schutzstecker
