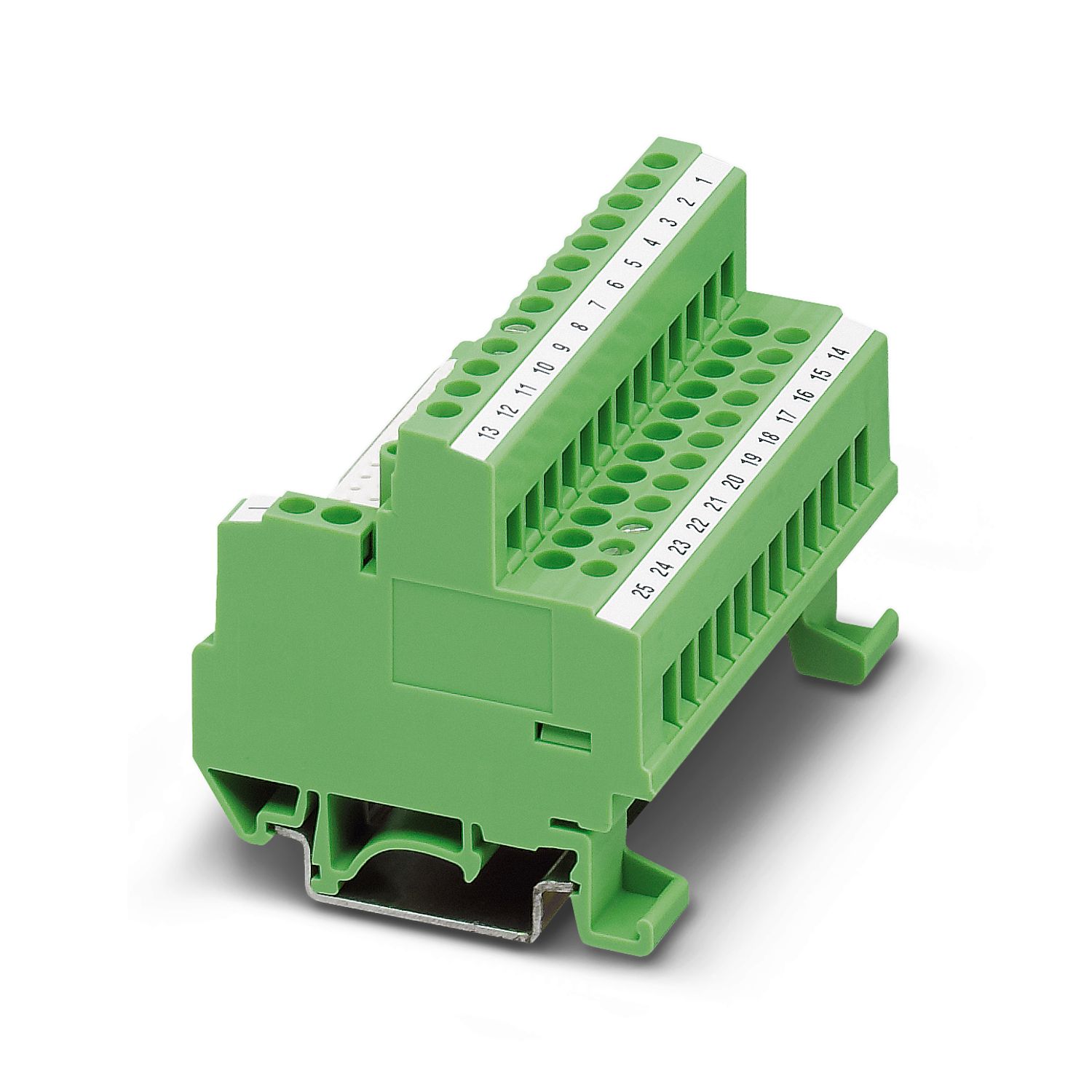

FLK-D25 SUB/B
-
Übergabemodul
2283650
VARIOFACE-Modul, mit Schraubanschluss und D-Subminiatur-Buchsenleiste, zur Montage auf NS 35/7,5 oder NS 32, Polzahl 25 (separate Prüfbuchse je Kanal)
Produktdetails
Produkttyp | Übergabemodul |
Produktfamilie | VARIOFACE |
Polzahl | 25 |
Isolationseigenschaften | |
Überspannungskategorie | II |
Verschmutzungsgrad | 2 |
Nennspannung UN | 125 V AC |
Max. Strombelastbarkeit je Zweig | 2,5 A |
Summenstrom aller Zweige maximal | 37 A |
Unterstützte Steuerung ABB S800 I/O | |
Passende I/O-Karte | DI810 |
DI811 | |
DI814 | |
DI818 | |
DI830 | |
DI831 | |
DI840 | |
DI885 | |
DO810 | |
DO814 | |
DO818 | |
DO840 | |
DP820 | |
AI810 | |
AI820 | |
AI830 | |
AI835 | |
AI845 | |
AO810 | |
AO820 |
Feldebene | |
Anschluss gemäß Norm | IEC / EN |
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Hinweis | separate Prüfbuchse je Kanal |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Steuerungsebene | |
Anschlussart | D-SUB-Buchsenleiste |
Polzahl | 25 |
Statusanzeige | nein |
Statusanzeige vorhanden | nein |

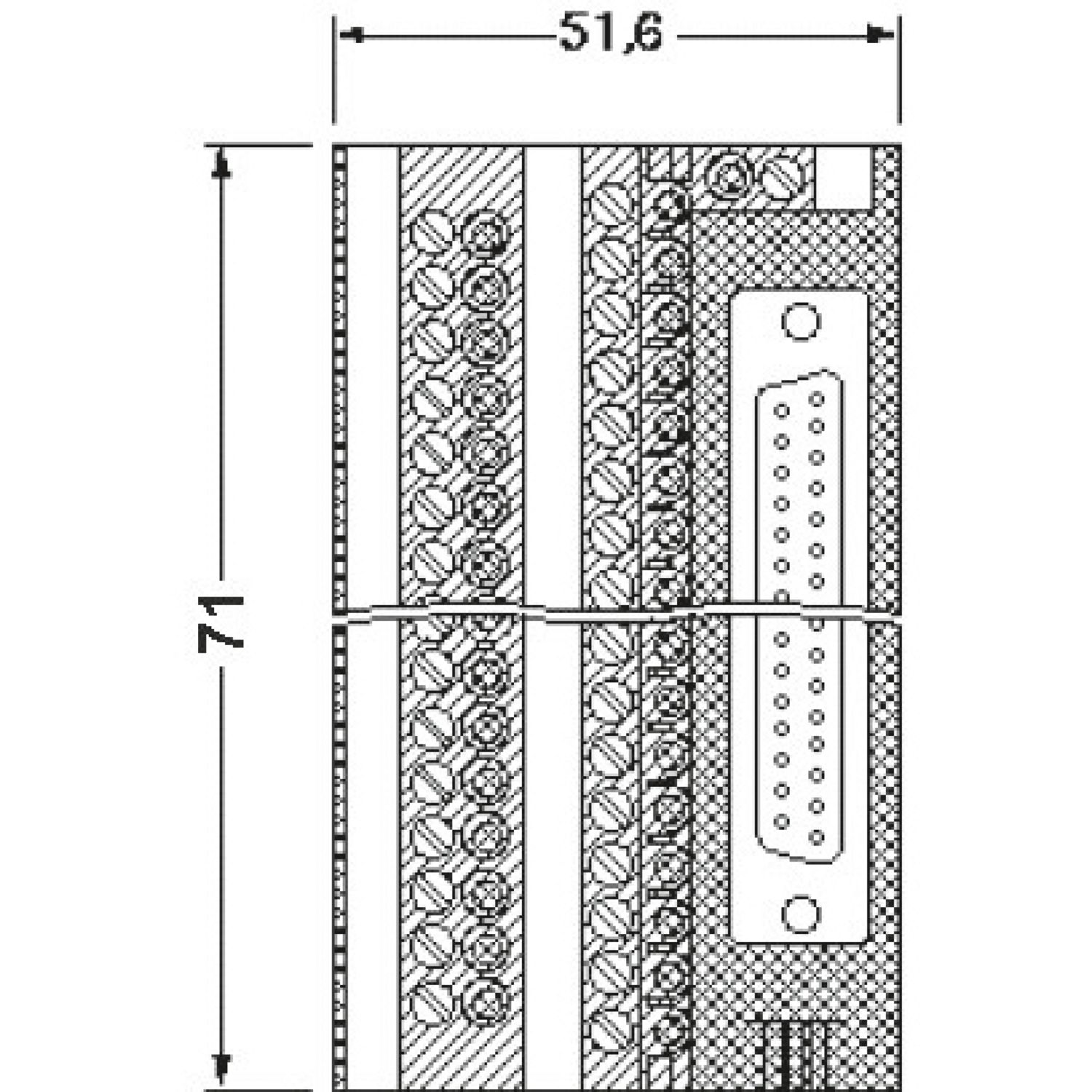

Artikelabmessungen | |
Breite | 71 mm |
Höhe | 51,6 mm |
Tiefe | 51,2 mm |
Farbe | grün (RAL 6021) |
Isolierstofftyp Gehäuse | Polyamid 6 grün |
Umgebungsbedingungen | |
Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C |
Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Normen/Bestimmungen | IEC 60664 |
DIN EN 50178 |
Montageart | Tragschienenmontage |
Einbaulage | beliebig |
Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
Artikelnummer | 2283650 |
Verpackungseinheit | 5 Stück |
Mindestbestellmenge | 1 Stück |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Produktschlüssel | DK2182 |
GTIN | 4017918055592 |
Gewicht pro Stück (inklusive Verpackung) | 120.44 g |
Gewicht pro Stück (exklusive Verpackung) | 108.176 g |
Ursprungsland | DE |
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
