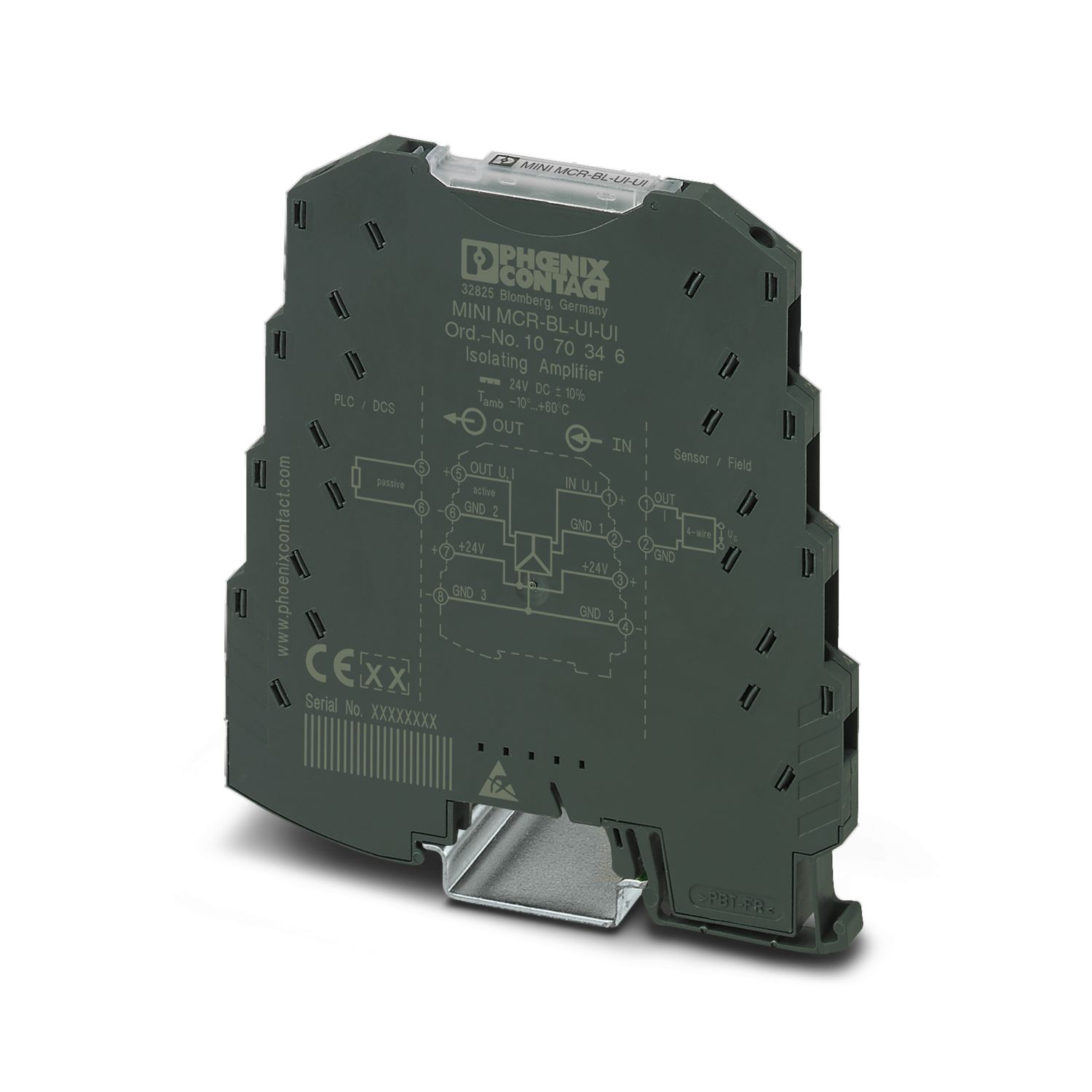

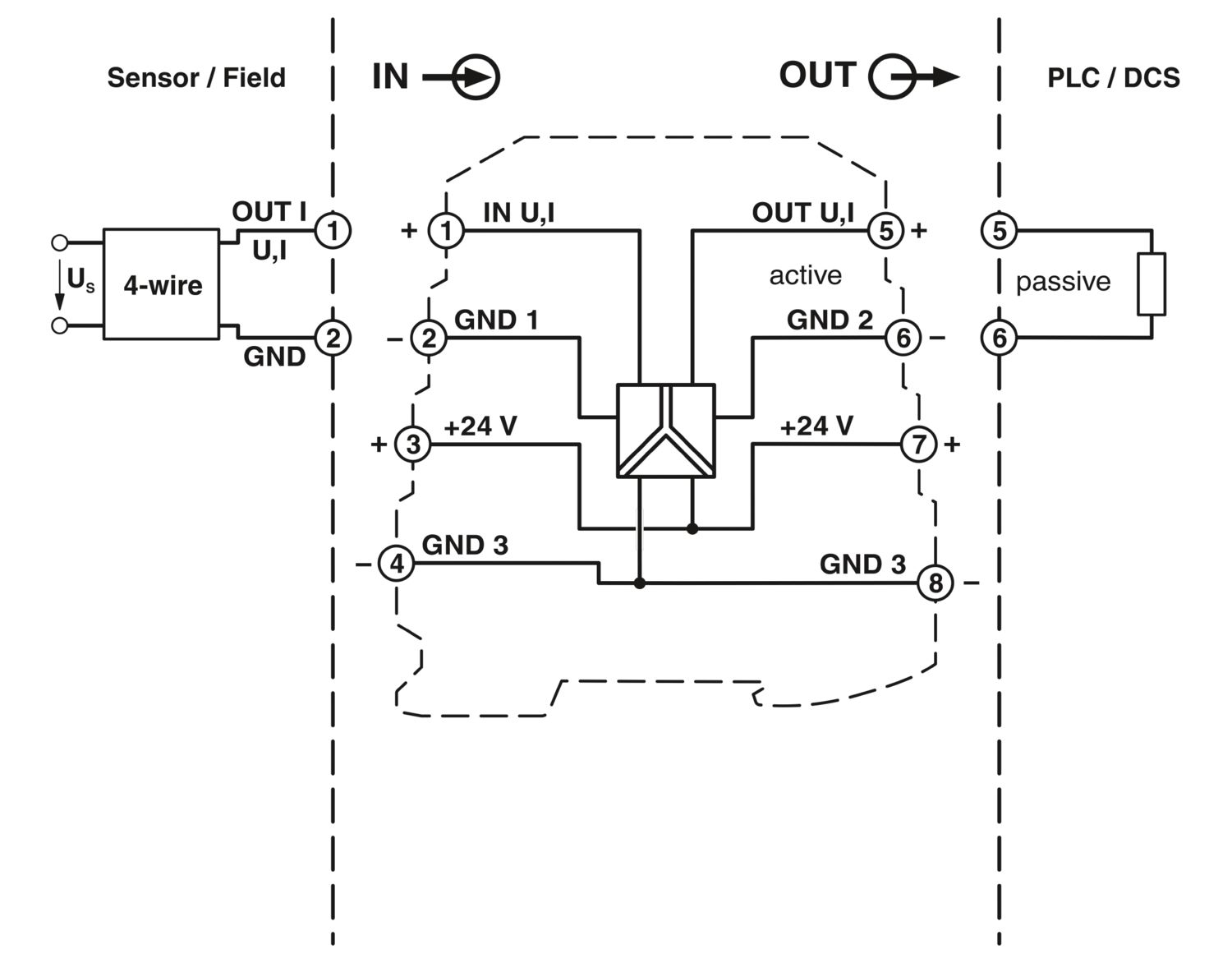

MINI MCR-BL-UI-UI
-
Trennverstärker
1070346
3-Wege-Trennverstärker zur galvanischen Trennung von Analogsignalen, über DIP-Schalter konfigurierbarer Ein-/Ausgang, mit Schraubanschluss, Standardkonfiguration
Produktdetails
| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Trennverstärker |
| Produktfamilie | ESSENTIAL edition |
| Anzahl der Kanäle | 1 |
| Ausführung | Eingangstrennverstärker |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Galvanische Trennung | 3-Wege-Trennung |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Grenzfrequenz (3 dB) | ca. 100 Hz |
| Sprungantwort (10-90%) | 3,2 ms |
| Temperaturkoeffizient typisch | < 0,002 %/K |
| Übertragungsfehler maximal | < 0,2 % (vom Endwert) |
| < 0,5 % (ohne Abgleich) | |
| Galvanische Trennung Eingang/Ausgang/Versorgung | |
| Bemessungsisolationsspannung | 50 V AC/DC |
| Prüfspannung | 1,5 kV AC (50 Hz, 60 s) |
| Isolierung | Basisisolierung nach IEC/EN 61010 |
| Versorgung | |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715) |
| Stromaufnahme maximal | < 19 mA (Stromausgang, bei 24 V DC inkl. Last) |
| < 9 mA (Spannungsausgang, bei 24 V DC inkl. Last) | |
| Leistungsaufnahme (I-Ausgang) | < 450 mW (Stromausgang) |
| Leistungsaufnahme (U-Ausgang) | < 200 mW (Spannungsausgang) |
| Signal: Spannung/Strom | |
| Anzahl der Eingänge | 1 |
| Konfigurierbar/Programmierbar | ja, vorkonfiguriert |
| Eingangssignal Spannung | 0 V ... 10 V |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| 2 V ... 10 V | |
| Eingangssignal Spannung maximal | 30 V |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Eingangssignal Strom maximal | 50 mA |
| Eingangswiderstand Spannungseingang | ca. 100 kΩ |
| Eingangswiderstand Stromeingang | ca. 50 Ω |
| Signal: Spannung/Strom | |
| Ausgangssignal Spannung | 0 V ... 10 V |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| 2 V ... 10 V | |
| Ausgangssignal Spannung maximal | ca. 12,5 V |
| Leerlaufspannung | ca. 12,5 V |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Ausgangssignal Strom maximal | 28 mA |
| Kurzschlussstrom | ca. 22 mA |
| Bürde/Ausgangslast Spannungsausgang | ≥ 10 kΩ |
| Bürde/Ausgangslast Stromausgang | < 500 Ω (bei 20 mA) |
| Ripple | < 20 mVSS (an 500 Ω) |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 12 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 12 |
| Maßzeichnung |
|
| Breite | 6,2 mm |
| Höhe | 109,5 mm |
| Tiefe | 119,2 mm |
| Farbe | verkehrsgrau B (RAL 7043) |
| Material Gehäuse | PBT |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -10 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 65 °C |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Hinweis | Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
| Störabstrahlung | |
| Normen/Bestimmungen | EN 61000-6-4 |
| Galvanische Trennung | 3-Wege-Trennung |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig |
