HC-KIT-B10-R01
-
Steckverbinder-Set
1409697

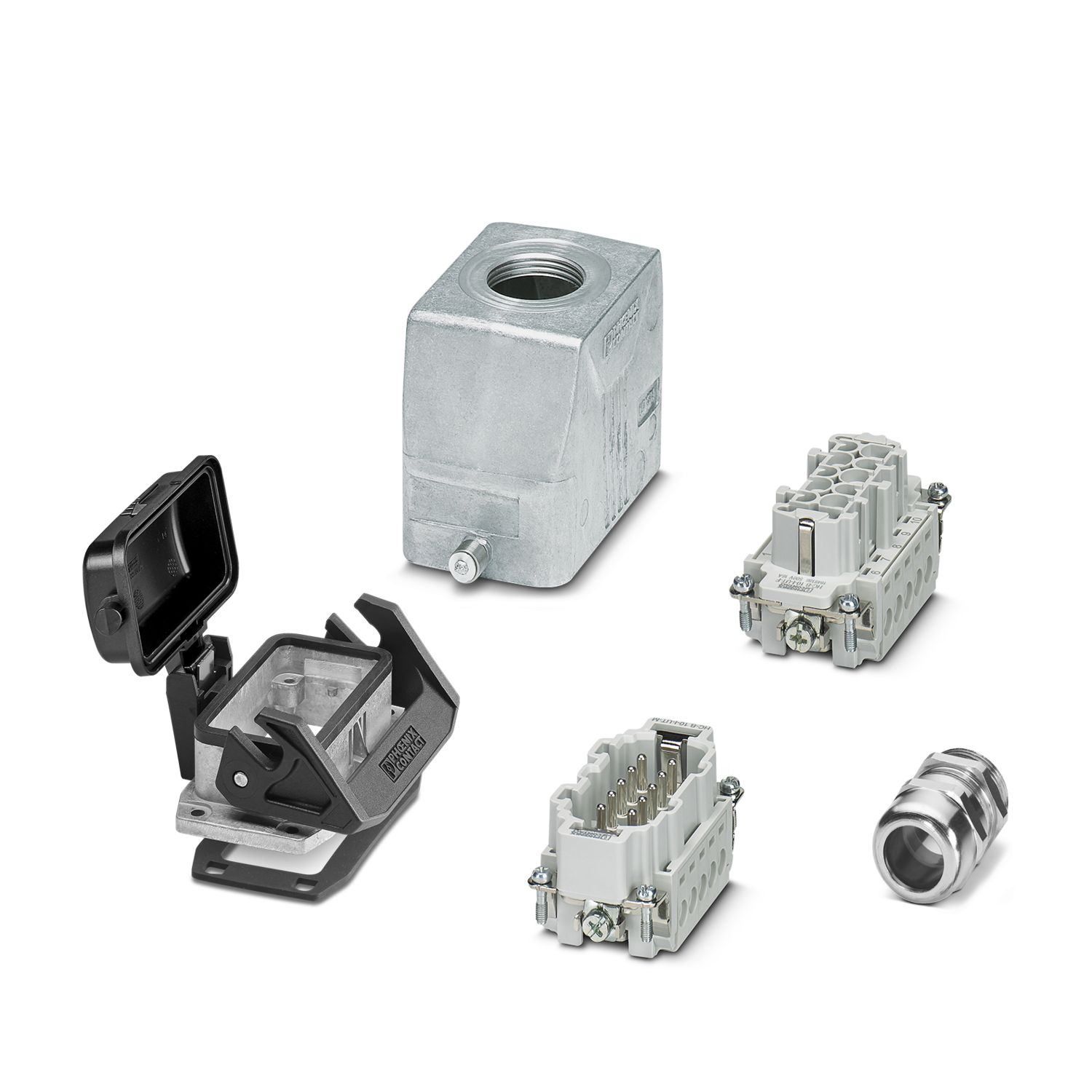

Steckverbinder-Set, bestehend aus: B10-Tüllen- und Anbaugehäuse, 10-poligem Stecker- und Buchseneinsatz, M25-Kabelverschraubung
Produktdetails

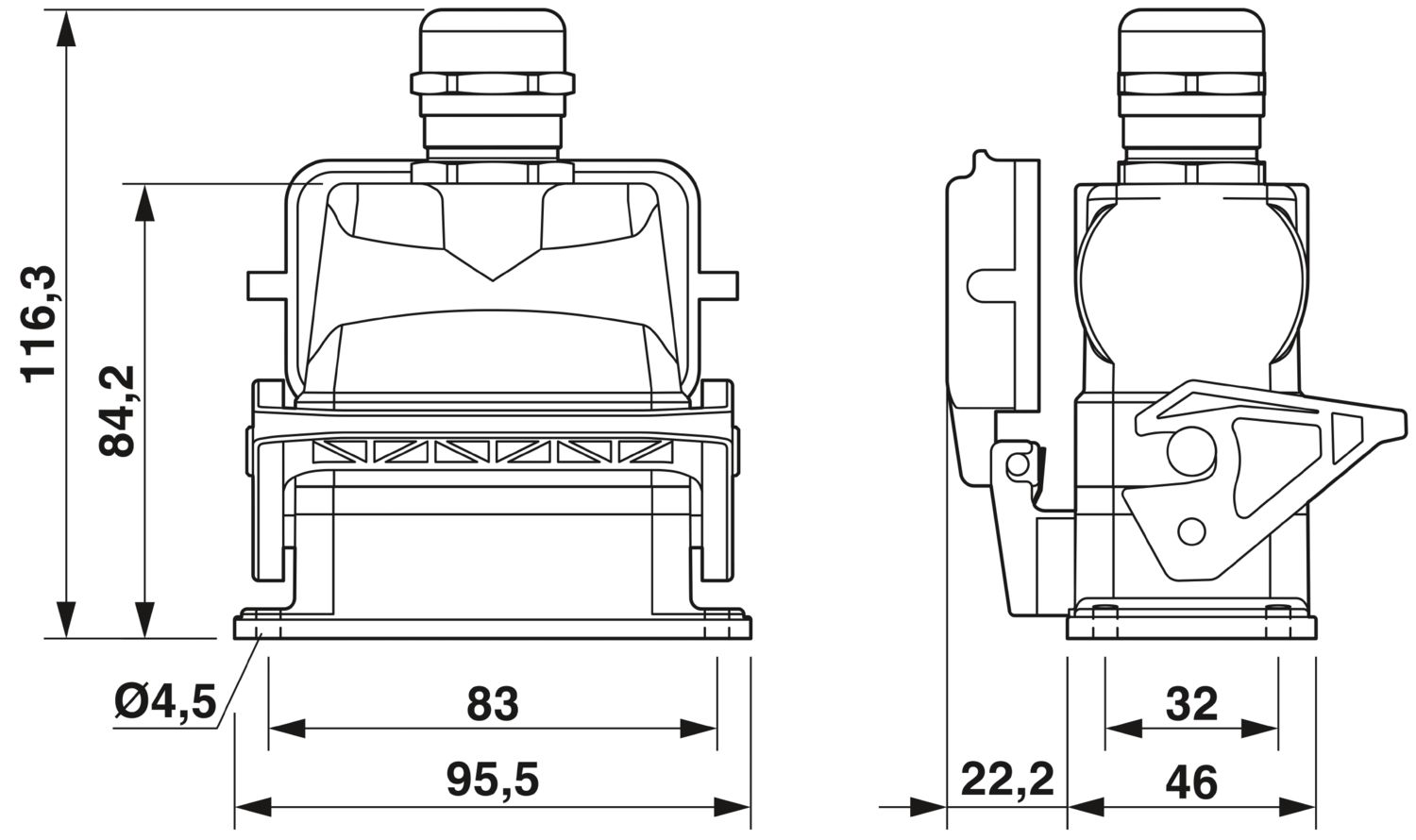

| Produkttyp | Steckverbinder-Set |
| Gehäuseart | Komplettgehäuse |
| Anwendung | Leistung |
| Bauform | B10 |
| Polzahl | 10 |
| Steckgesicht | 10+PE |
| Anzahl der Kabelabgänge | 1 |
| Dichtung vorhanden | ja |
| Schutzdeckel | ja |
| Kontakttyp | gedreht |
| Kabelabgang | gerade |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 24 A |
| Nennspannung UN | 500 V |
| Nennstrom IN | 16 A |
| Anschlussart | Schraubanschluss |
| Anschlusstechnik | Schraubanschluss |
| Anschluss gemäß Norm | IEC / EN |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² (gilt für flexible Leiter mit Aderendhülse) |
| 0,5 mm² ... 2,5 mm² (gilt für flexible Leiter mit Aderendhülse) | |
| Anschlussquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 0,8 Nm ... 1,2 Nm (PE-Anschluss) |
| 0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse) | |
| 0,5 Nm ... 0,8 Nm |
| Maßzeichnung |
|
| Breite | 43 mm |
| Höhe | 123 mm |
| Länge | 93 mm |
| Einbaumaß | |
| Breite Montageausschnitt | 35 mm |
| Länge Montageausschnitt | 65 mm |
| Material Gehäuse | Aluminiumdruckguss |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | NBR, leitfähig |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PC |
| Material Verriegelungsbügel | PA |
| Leitungsaußendurchmesser | 11 mm ... 17 mm |
| 14 mm ... 17 mm (bei UL 514 B) | |
| Leitungsaußendurchmesser | 11 mm ... 16 mm |
| Mechanische Daten | |
| Verriegelungstyp | Bügel |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| Schlagfestigkeit | IK09 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Montageart | Schraubmontage |
