UL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| keine | ||||
| 30 V | 4 A | |||
cUL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| keine | ||||
| 30 V | 4 A | |||
SAC-4P-M8MR/ 1,5-542/M8 FR BK
-
Sensor-/Aktor-Kabel
1406206

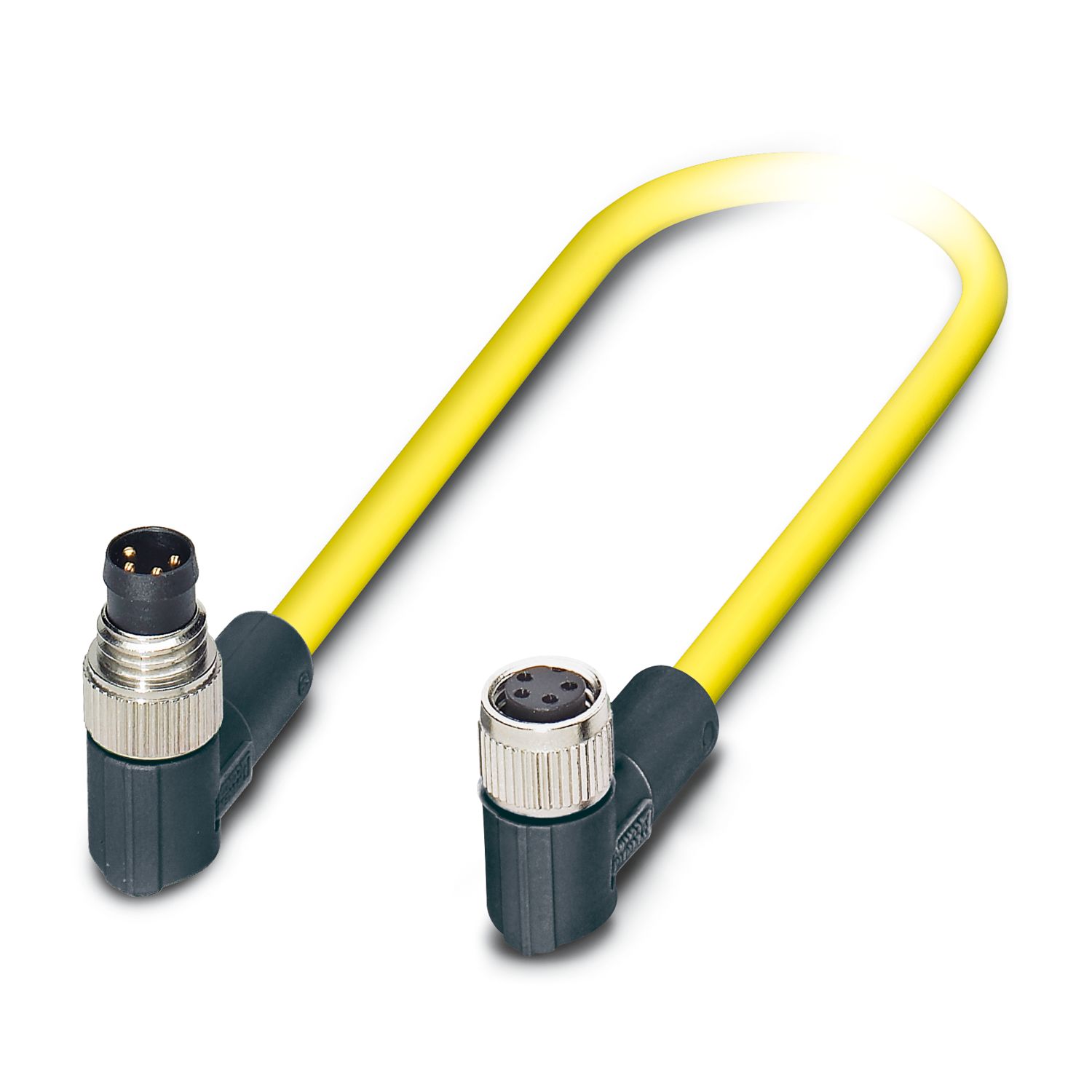

Sensor-/Aktor-Kabel, 4-polig, PVC, gelb, Stecker gewinkelt M8, auf Buchse gewinkelt M8, Kabellänge: 1,5 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Standard, US-Leitungen |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
| Anschluss 1 | |
| Bauform | Stecker gewinkelt M8 |
| Polzahl | 4 |
| Anschluss 2 | |
| Bauform | Buchse gewinkelt M8 |
| Polzahl | 4 |
| Leitungslänge | 1,5 m |
| PVC gelb 105 °C [542] | |
| Maßzeichnung |
|
| Leitungsgewicht | 25 kg/km |
| UL AWM Style | 2517 (105 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | nein |
| Leitungstyp | PVC gelb 105 °C [542] |
| Leiteraufbau Signalleitung | 7x 0,20 mm |
| AWG Signalleitung | 24 |
| Aderdurchmesser inklusive Isolierung | 1,12 mm ±0,03 mm |
| Leitungsaußendurchmesser | 4,40 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | gelb |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, blau, schwarz, weiß |
| Gesamtverseilung | 4 Adern längsverseilt |
| Leiterwiderstand max. | max. 79,7 Ω/km (20 °C) |
| Isolationswiderstand | ≥ (550 M Ohm/m bei 500 V) |
| Nennspannung Kabel | 300 V |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Kleinster Biegeradius, beweglich verlegt | 36 mm |
| Flammwidrigkeit | FT4 |
| Sonstige Beständigkeit | UV-beständig |
| Umgebungstemperatur (Betrieb) | -30 °C ... 105 °C (Kabel, feste Verlegung) |
| -5 °C ... 105 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 90 °C (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) (Kabel, bewegliche Verlegung) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
