PR1-RSP3-LDP-24DC/21 - Relaismodul - 2834407

Artikeleigenschaften

Elektrische Eigenschaften

Lebensdauer elektrisch	siehe Diagramm
Maximale Verlustleistung bei Nennbedingung	0,46 W
Prüfspannung (Wicklung/Kontakt)	4 kV (50 Hz, 1 min., Wicklung/Kontakt)

Eingangsdaten

Erregerseite
Eingangsnennspannung U_N	24 V DC
Eingangsspannungsbereich	15,6 V DC ... 57,6 V DC
Schaltverhalten des Antriebs	monostabil
Typischer Eingangsstrom bei U_N	19 mA
Ansprechzeit typisch	8 ms
Rückfallzeit typisch	10 ms

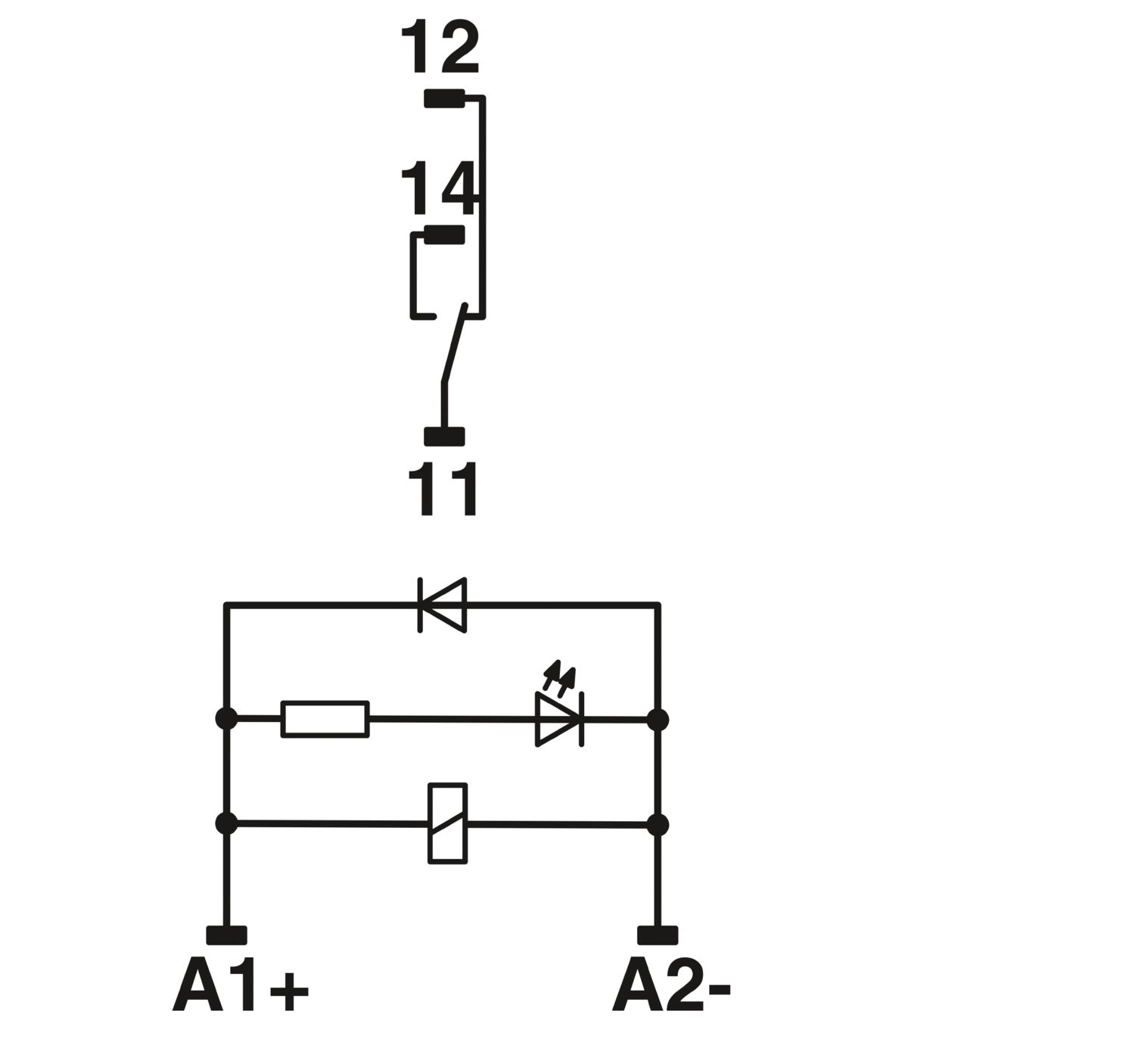

Schutzbeschaltung	Freilaufdiode
Betriebsspannungsanzeige	LED gelb

Ausgangsdaten

Schalten
Kontaktausführung	1 Wechsler
Art des Schaltkontaktes	Einfachkontakt
Kontaktmaterial	AgNi
Schaltspannung maximal	250 V AC/DC
Schaltspannung minimal	12 V (bei 10 mA)
Grenzdauerstrom	10 A
Einschaltstrom maximal	30 A (300 ms)
Schaltstrom minimal	10 mA (bei 12 V)

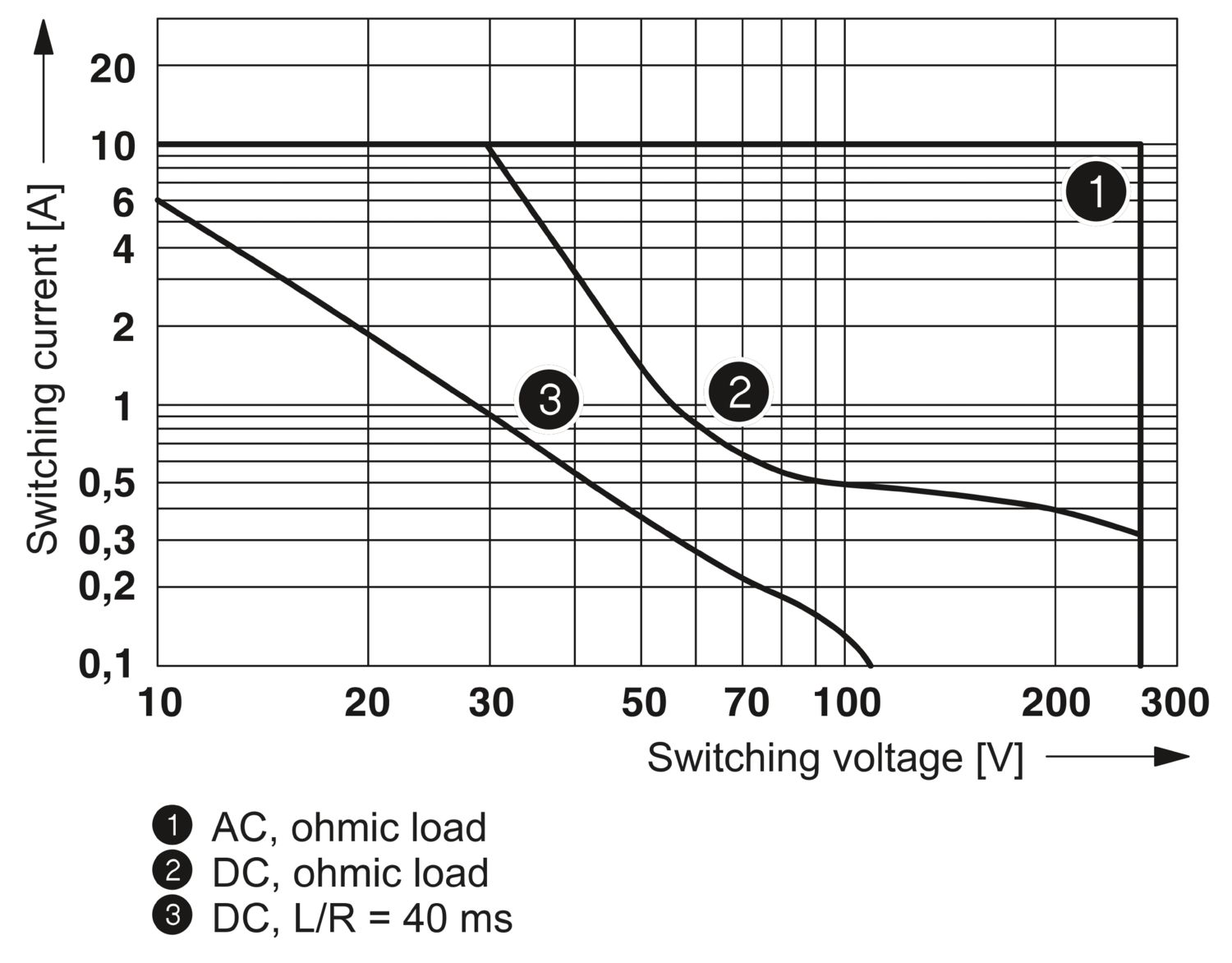

Abschaltleistung (ohmsche Last) maximal	3000 W (bei 250 V AC)
		50 W (bei 110 V DC)
		80 W (bei 220 V DC)
		288 W (bei 24 V DC)
		bei 440 V AC
		58 W (bei 48 V DC)
		48 W (bei 60 V DC)
Schaltvermögen	2 A (bei 24 V, DC13)
		0,2 A (bei 110 V, DC13)
		0,2 A (bei 250 V, DC13)
		6 A (bei 24 V, AC15)
		6 A (bei 120 V, AC15)
		6 A (bei 250 V, AC15)

Anschlussdaten

Erregerseite
Anschlussart	Zugfederanschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16
Kontaktseite
Anschlussart	Zugfederanschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16

Maße

Materialangaben

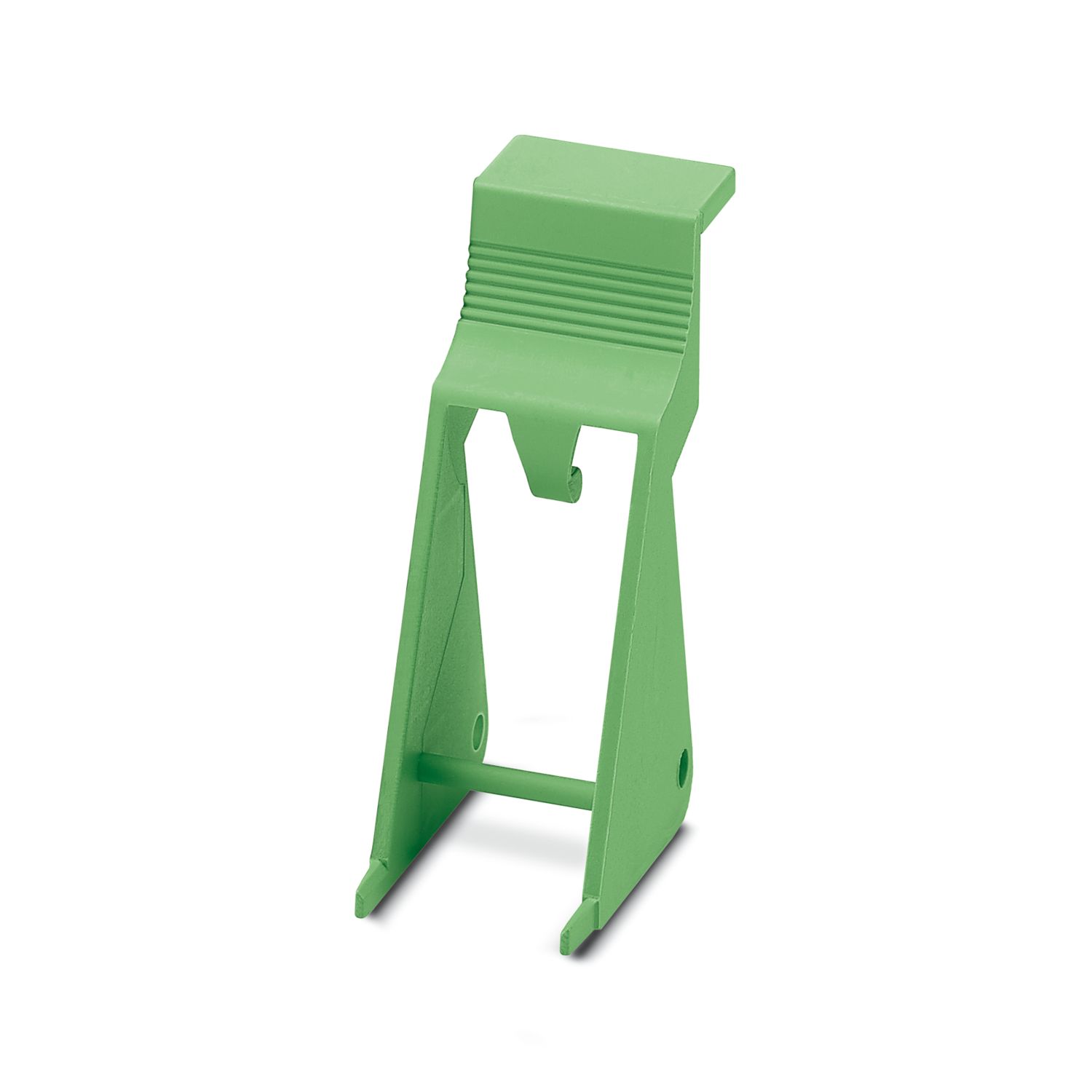

Farbe	grün (RAL 6021)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 85 °C

Normen und Bestimmungen

Normen/Bestimmungen	IEC 60664
	EN 50178

Montage

Artikelnummer	2834407
Verpackungseinheit	5 Stück
Mindestbestellmenge	5 Stück
Verkaufsschlüssel	DK6329
Produktschlüssel	DK6329
Katalogseite	Seite 392 (C-7-2013)
GTIN	4046356044295
Gewicht pro Stück (inklusive Verpackung)	72.28 g
Gewicht pro Stück (exklusive Verpackung)	66.06 g
Zolltarifnummer	85364900
Ursprungsland	CN

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
