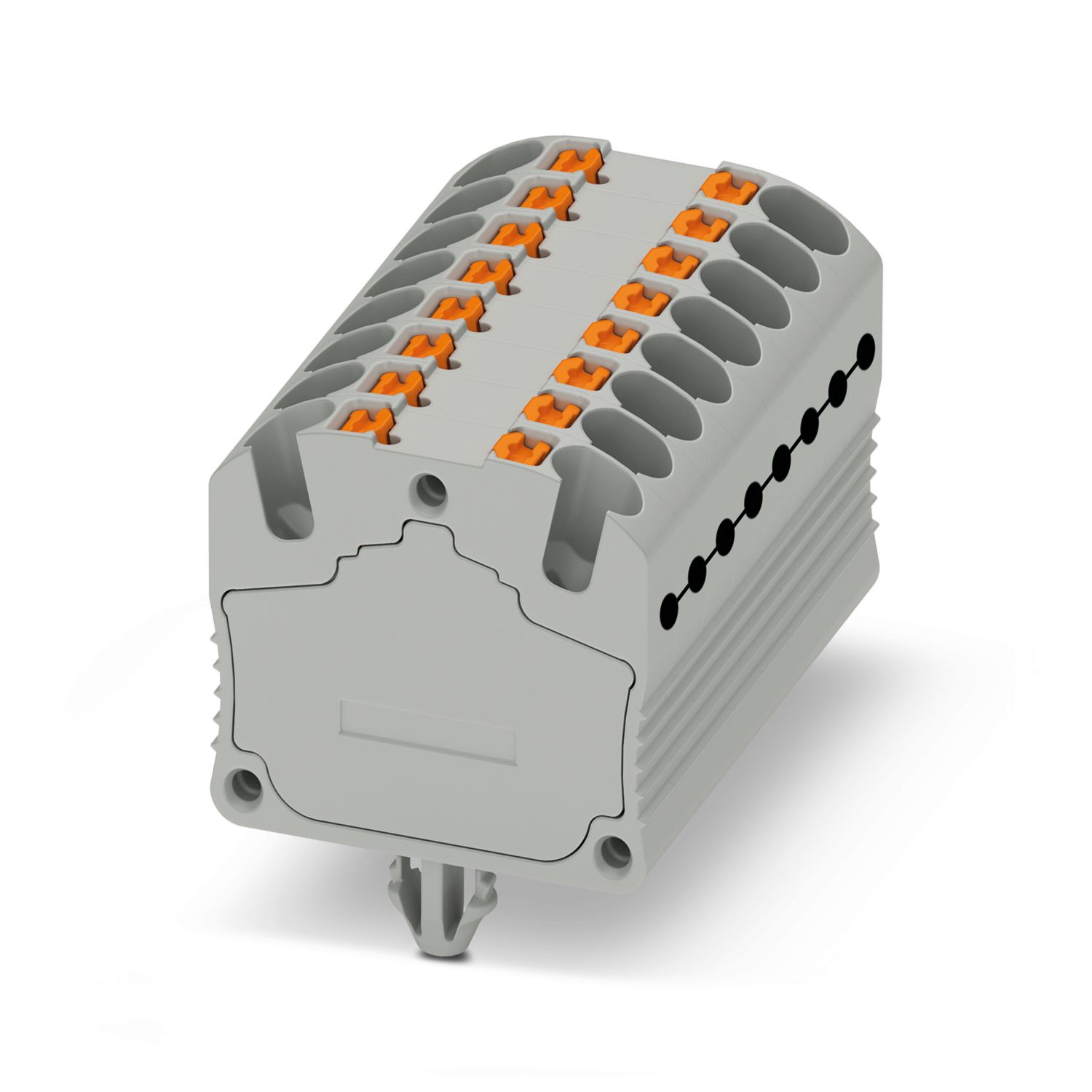

MP 16X1,5-RZ
-
Microdurchgangsklemme
3248368
Microdurchgangsklemme, intern gebrückt, mit Rastzapfen zur Befestigung, Nennspannung: 500 V, Nennstrom: 17,5 A, Anzahl der Anschlüsse: 16, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm2 - 1,5 mm2, Montageart: Direktmontage mit Rastzapfen, Farbe: grau
Produktdetails
| Anzahl der Anschlüsse | 16 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Anzahl der Anschlüsse pro Etage | 16 |
| Nennquerschnitt | 1,5 mm² |
| Bemessungsquerschnitt AWG | 14 |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm ... 10 mm |
| Lehrdorn | A1 / B1 |
| Anschluss gemäß Norm | IEC 60947-7-1/IEC 60947-7-2 |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 1,5 mm² |
| Nennstrom | 17,5 A |
| Belastungsstrom maximal | 17,5 A |
| Nennspannung | 500 V |
| Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,34 mm² ... 1,5 mm² |
| Leiterquerschnitt starr [AWG] | 24 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,5 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,5 mm² ... 1,5 mm² |
| Breite | 35,7 mm |
| Höhe | 22,1 mm |
| Bohrlochabstand | 29,3 mm |
| Bohrlochdurchmesser | 3,5 mm |
| Blechstärke | 0,6 mm ... 1,5 mm |
| Farbe | grau |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 7,3 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 1,5 mm² | 0,18 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 1,89 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Technische Daten | |
| Bohrlochabstand | 29,3 mm |
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | Leitfähige Montageplatte |
| Prüfkraft Sollwert | 1 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,14 mm² / 0,2 kg |
| 1,5 mm² / 0,4 kg | |
| Ergebnis | Prüfung bestanden |
| Alterung | |
| Temperaturzyklen | 192 |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz | f1 = 5 Hz bis f2 = 250 Hz |
| ASD-Pegel | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 30g |
| Schockdauer | 18 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Anschluss gemäß Norm | IEC 60947-7-1/IEC 60947-7-2 |
| Montageart | Direktmontage mit Rastzapfen |
| Artikelnummer | 3248368 |
| Verpackungseinheit | 20 Stück |
| Mindestbestellmenge | 20 Stück |
| Verkaufsschlüssel | BE2269 |
| Produktschlüssel | BE2269 |
| GTIN | 4055626309750 |
| Gewicht pro Stück (inklusive Verpackung) | 14.42 g |
| Gewicht pro Stück (exklusive Verpackung) | 14.42 g |
| Zolltarifnummer | 85369000 |
| Ursprungsland | PL |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
