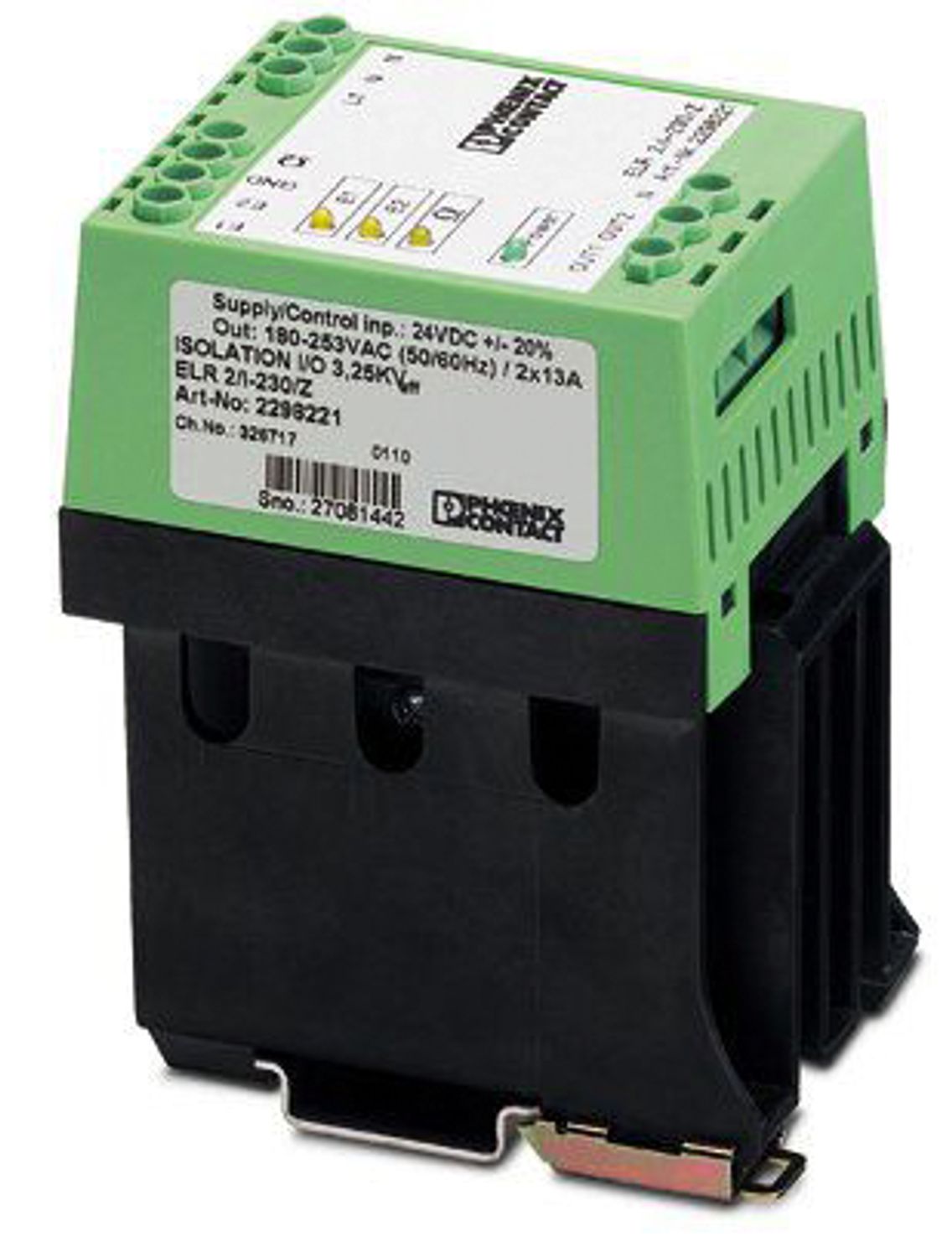

ELR 2/I-230/Z
-
Leistungsschütz
2298221
Elektronisches Lastrelais, einphasig, 2-kanalig, zur intelligenten Ansteuerung von ohmschen und induktiven Lasten
Produktdetails
| Produkttyp | Halbleiterschütz |
| Betriebsart | 100 % ED |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anzahl Phasen | 1 |
| Netzart | 1-phasig |
| Prüfspannung (Eingang / Ausgang) | 4 kV AC (50 Hz, 60 s) |
| Versorgung | |
| Benennung Eingang | Geräteversorgung |
| Versorgungsnennspannung | 24 V DC |
| Schutzbeschaltung | Verpolschutz; Verpolschutzdiode |
| Überspannungsschutz; Suppressordiode | |
| Betriebsspannungsanzeige | LED gelb |
| OUT 1, OUT 2 | |
| Nennausgangsspannungsbereich | 180 V AC ... 275 V AC |
| Spitzensperrspannung | 600 V |
| Netzfrequenz | 50 Hz |
| 60 Hz | |

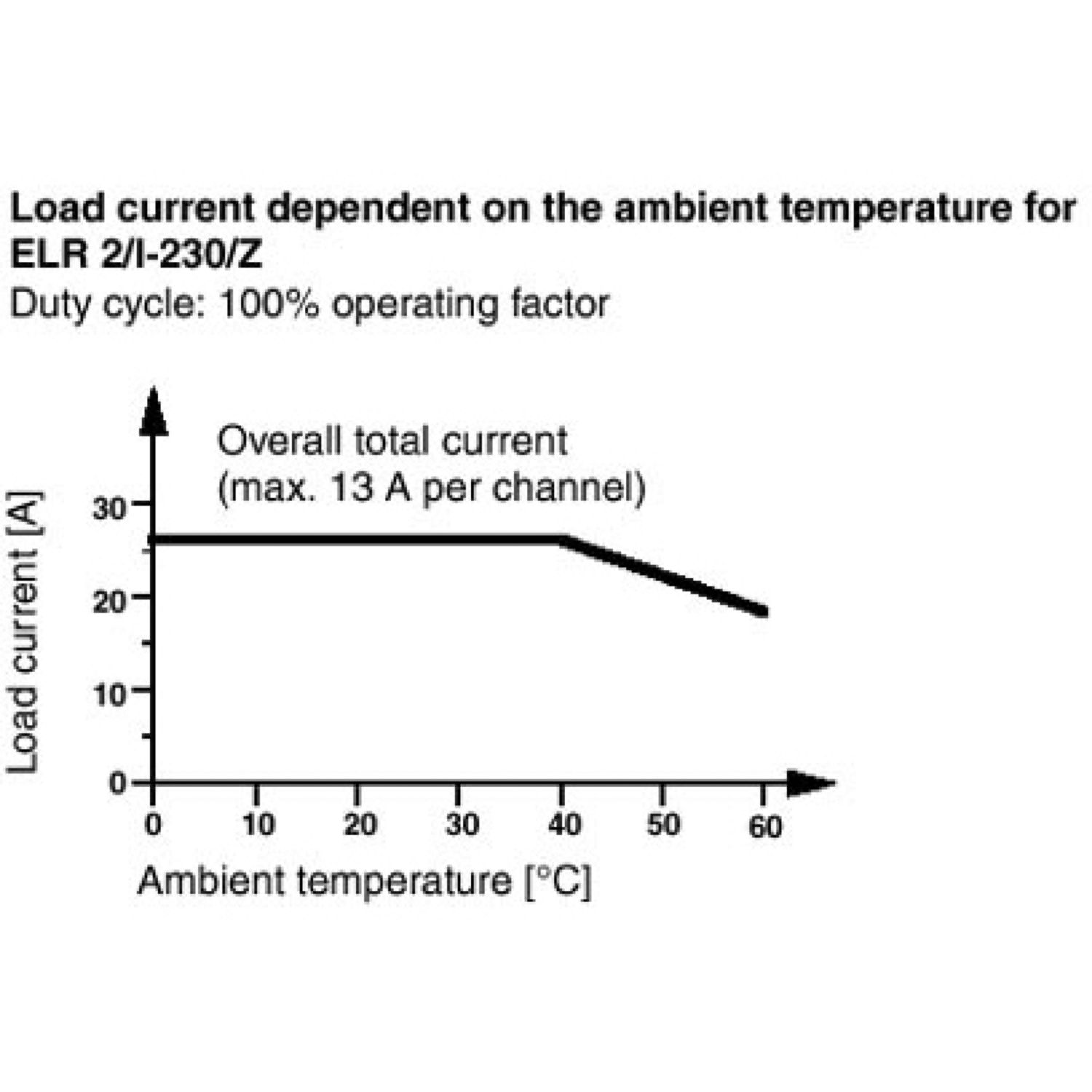

| Dauerlaststrom | 2x 13 A (siehe Derating-Kurve) |
| Laststrombereich | 75 mA |
| Leckstrom | typ. 6,5 mA |
| Restspannung | 1,5 V |
| Stoßstrom | 200 A (tp = 10 ms) |
| Grenzlastintegral | 220 A2s (tp = 10 ms) |
| Schutzbeschaltung | RC-Glied |
| Varistor | |
| Überspannungsbegrenzung | 275 V AC |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Breite | 62 mm |
| Höhe | 84 mm |
| Tiefe | 110 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Normen/Bestimmungen | EN 50178 |
| Montagehinweis | anreihbar im Abstand = 20 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Artikelnummer | 2298221 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Produktschlüssel | DK712Y |
| GTIN | 4017918819064 |
| Gewicht pro Stück (inklusive Verpackung) | 754.3 g |
| Gewicht pro Stück (exklusive Verpackung) | 647.78 g |
| Ursprungsland | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
