CBL-SC-24UC/20/32A
-
Installationsschütz
1791348

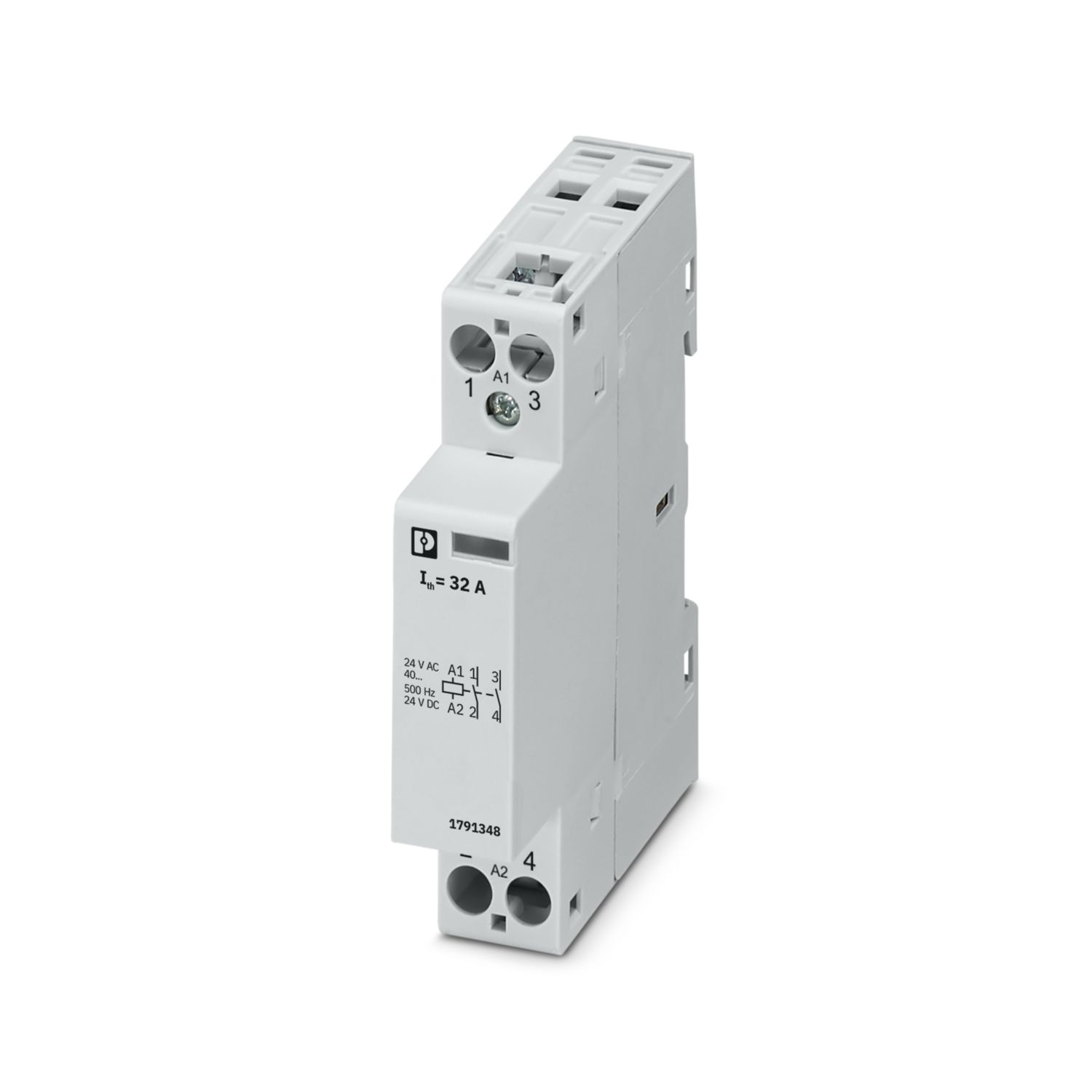

Installationsschütz (Brummfrei); Kontaktausführung: 2 Schließer
Produktdetails
| Produkttyp | Installationsschütz |
| Lebensdauer mechanisch | 107 Schaltspiele |
| Lebensdauer elektrisch (AC-1, AC-7a, AC-21) | 150000 Schaltspiele (Schließer) |
| 100000 Schaltspiele (Öffner) | |
| Lebensdauer elektrisch () | 300000 Schaltspiele |
| Lebensdauer elektrisch () | 100000 Schaltspiele |
| Lebensdauer elektrisch () | 100000 Schaltspiele |
| Lebensdauer elektrisch () | 100000 Schaltspiele |
| Isolationseigenschaften: Steuerkreis/Lastkreis | |
| Bemessungsisolationsspannung | 440 V |
| Bemessungsstoßspannung | 4 kV |
| Spannung | 24 V AC/DC |
| Spannungsbereich (AC) | 20,4 V AC ... 26,4 V AC |
| Spannungsbereich (DC) | 20,4 V DC ... 26,4 V DC |
| Netzfrequenz | 50/60 Hz |
| Ansprechzeitbereich | 15 ms ... 45 ms |
| Rückfallzeitbereich | 20 ms ... 70 ms |
| Schaltverhalten des Antriebs | monostabil |
| Leistungsaufnahme | 2,6 W |
| Kontaktausführung | 2 Schließer |
| Art des Schaltkontaktes | Einfachkontakt |
| Mindestabstand | 3,6 mm (offene Kontakte) |
| Bemessungsbetriebsspannung (AC/DC) | 400 V |
| Strom (thermisch) | 32 A |
| Bemessungsbetriebsleistung () | 7 W (1~, 230 V) |
| Bemessungsbetriebsleistung () | 1,3 W (1~, 230 V, Schließer) |
| 0,75 W (1~, 230 V, Öffner) | |
| Netzfrequenz | 50/60 Hz |
| Spule | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 1,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 1,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 16 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Kontakt | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 9 mm |
| Schraubengewinde | M3,5 |
| Leiterquerschnitt starr | 1 mm² ... 10 mm² |
| Leiterquerschnitt flexibel | 1 mm² ... 6 mm² |
| Leiterquerschnitt AWG (starr) | 18 ... 8 |
| Leiterquerschnitt AWG (flexibel) | 18 ... 10 |
| Anzugsdrehmoment | 1,1 Nm ... 1,2 Nm |
| Artikelabmessungen | |
| Breite | 17,5 mm |
| Höhe | 85 mm |
| Tiefe | 64,9 mm |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| IP40 (bei Einbau in Installationsdose - Installationsverteiler) | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -30 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Schock (Betrieb) | geschaltete Kontakte: 15g (Z-Achse) und 2g (X-Achse) |
| Schock (Lagerung/Transport) | nicht geschaltete Kontakte: 10g (Z-Achse und X-Achse) |
| Vibration (Betrieb) | geschaltete Kontakte: 3g (Z-Achse) und 1g (X-Achse) |
| Vibration (Lagerung/Transport) | nicht geschaltete Kontakte: 2g (Z-Achse und X-Achse) |
| Geräuschpegel | 20 dB |
| Montageart | Tragschienenmontage |
| Montagehinweis | Anzahl der Schütze oder Schalter nebeneinander < 40 °C: keine Beschränkung |
| Einbaulage | senkrecht (Tragschiene waagerecht, siehe Montagezeichnung) |
| Artikelnummer | 1791348 |
| Verpackungseinheit | 10 Stück |
| Mindestbestellmenge | 10 Stück |
| Verkaufsschlüssel | DK6441 |
| Produktschlüssel | DK6441 |
| GTIN | 4067923411210 |
| Zolltarifnummer | 85371000 |
| Ursprungsland | SI |
ECLASS
| ECLASS-13.0 | 27142308 |
| ECLASS-15.0 | 27142308 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
| EF3.0 Klimawandel | |
| CO2e kg | 1.351 kg CO2e |
