ELR W3- 24DC/500AC- 9I-BR - Hybridmotorstarter

2900795

Hybridmotorstarter zum Reversieren von 3~ AC-Motoren bis 550 V AC, mit 24 V DC Eingang, 9 A Ausgangsstrom, einstellbarer Überlastabschaltung und eingeschränkter Phasenausfallerkennung

Produkttyp	Hybridmotorstarter
Produktfamilie	CONTACTRON

Anzahl Phasen	3
Art des Motorstarters	Wendestarter
Schaltfrequenz	≤ 2 Hz (lastabhängig)
Schaltfrequenz	≤ 2 Hz (lastabhängig)
Verlustleistung maximal	14,6 W
Verlustleistung minimal	1,1 W
Versorgung
Bemessungssteuerstromkreisspeisespannung U_S	24 V DC
Steuerspeisespannungsbereich	19,2 V DC ... 30 V DC
Bemessungssteuerspeisestrom I_S	40 mA
Schutzbeschaltung	Überspannungsschutz
	Verpolschutz
Isolationseigenschaften
Bemessungsisolationsspannung	500 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Isolationseigenschaften zwischen Steuereingangs-, Steuerspeisespannung und Hilfsstromkreis zu Hauptstromkreis	Sichere Trennung (IEC 60947-1) bei Betriebsspannung ≤ 300 V AC
	Basisisolierung (IEC 60947-1) bei Betriebsspannung 300 V AC ... 500 V AC
	Sichere Trennung (IEC 60947-1) bei Hilfsstromkreis ≤ 300 V AC

Steuern
Benennung Eingang	Steuereingang rechts / links
Bemessungsbetätigungsspannung U_C	24 V DC
Betätigungsspannungsbereich	19,2 V DC ... 30 V DC
Bemessungsbetätigungsstrom I_C	5 mA (Eingangstyp 1)
Schaltschwelle	9,6 V ("0"-Signal)
	19,2 V ("1"-Signal)
Einschaltzeit typisch	< 35 ms
Ausschaltzeit typisch	< 40 ms
Schutzbeschaltung	Verpolschutz

AC-Ausgang
Bemessungsbetriebsspannung U_e	500 V AC
Betriebsspannungsbereich	42 V AC ... 550 V AC
Bemessungsbetriebsstrom I_e	9 A (AC-51)
	6,5 A (AC-53a)
Netzfrequenz	50/60 Hz
Laststrombereich	1,5 A ... 9 A (siehe Derating)
Auslösekennlinie nach IEC 60947-4-2	Class 10A
Abkühlzeit	20 min (für Auto-Reset)
Leckstrom	0 mA
Schutzbeschaltung	Überspannungsschutz
Rückmeldeausgang
Hinweis	Rückmeldung 01: Potenzialfreier Wechsler Kontakt
Kontaktausführung	1 Wechsler
Schaltvermögen nach IEC 60947-5-1	3 A (230 V, AC15)
	2 A (24 V (DC13))

Steuerkreis
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.
Lastkreis
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.

Statusanzeige	LED (gelb)
Betriebsspannungsanzeige	LED grün
Fehleranzeige	LED rot

Breite	22,5 mm
Höhe	107 mm
Tiefe	114 mm

Brennbarkeitsklasse nach UL 94	V0 (Gehäuse)

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-25 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	≤ 2000 m

UKCA
Zertifikat	UKCA-konform

Normen / Bestimmungen
Normen/Bestimmungen	IEC 60947-1

Montageart	Tragschienenmontage

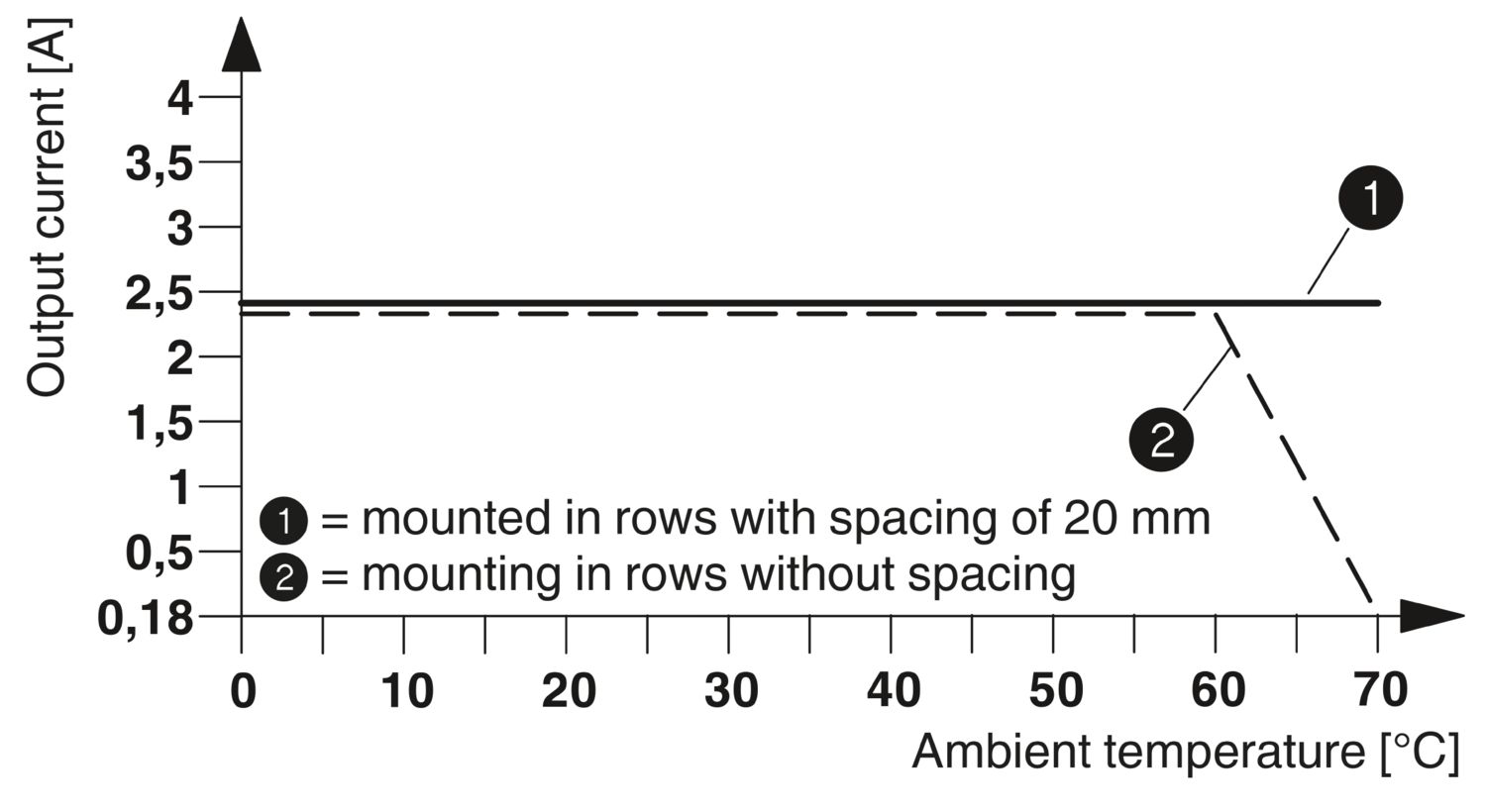

Montagehinweis	anreihbar im Abstand: siehe Derating
Einbaulage	senkrecht (Tragschiene waagerecht)

Artikelnummer	2900795
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	DK7424
Produktschlüssel	DK7424
GTIN	4046356550826
Gewicht pro Stück (inklusive Verpackung)	298.7 g
Gewicht pro Stück (exklusive Verpackung)	217.18 g
Zolltarifnummer	85371000
Ursprungsland	DE

Kompatible Produkte

Zubehör

Ihre Vorteile

22,5 mm breit

Verdrahtungsersparnis

Lange Lebensdauer

Platzersparnis

3-phasige Schleifenbrücken

Einstellbarer Strom für Bimetallfunktion

Verschleißarmes Schalten

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	59e6d6d1-9a55-4218-8f91-5a13ed897fb3
