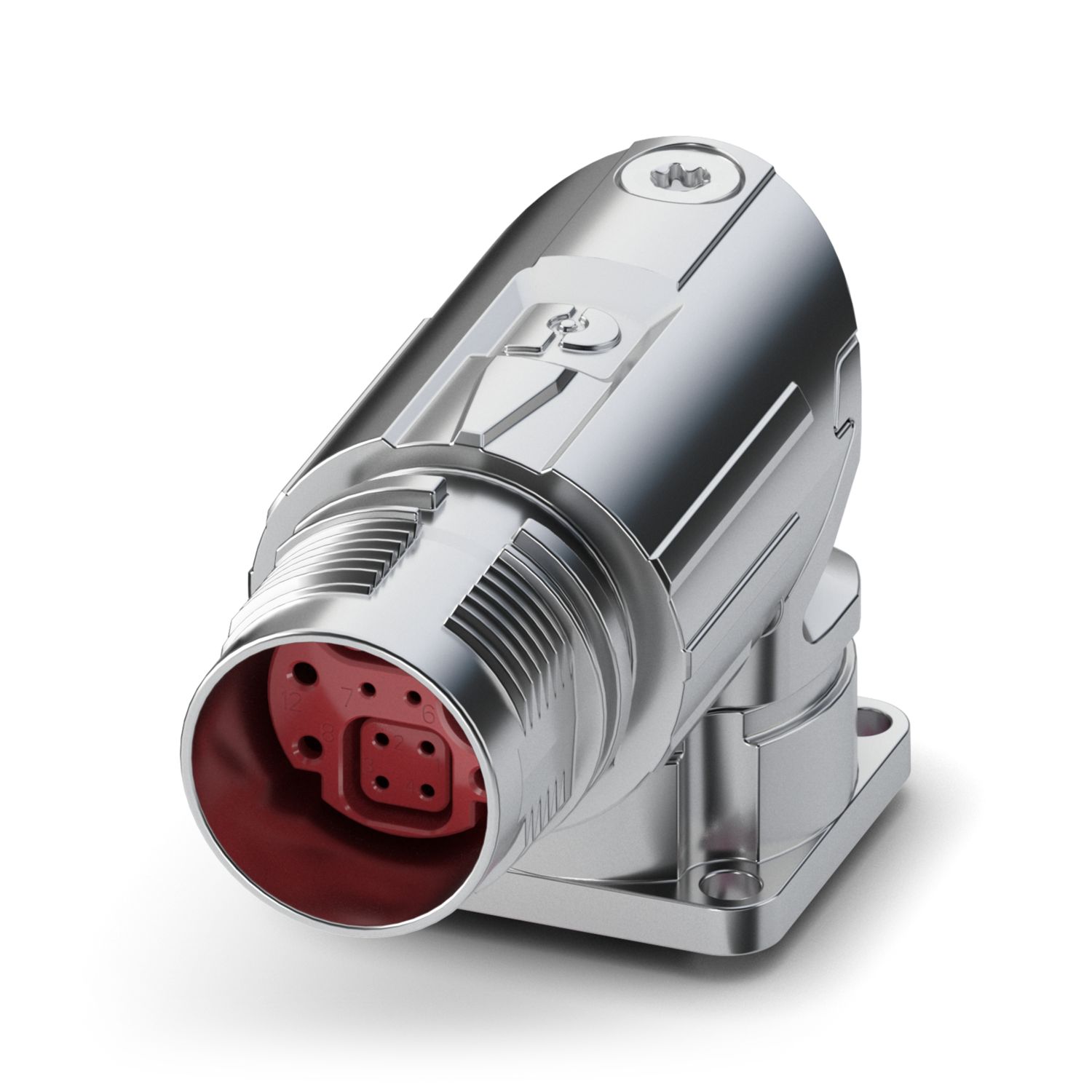

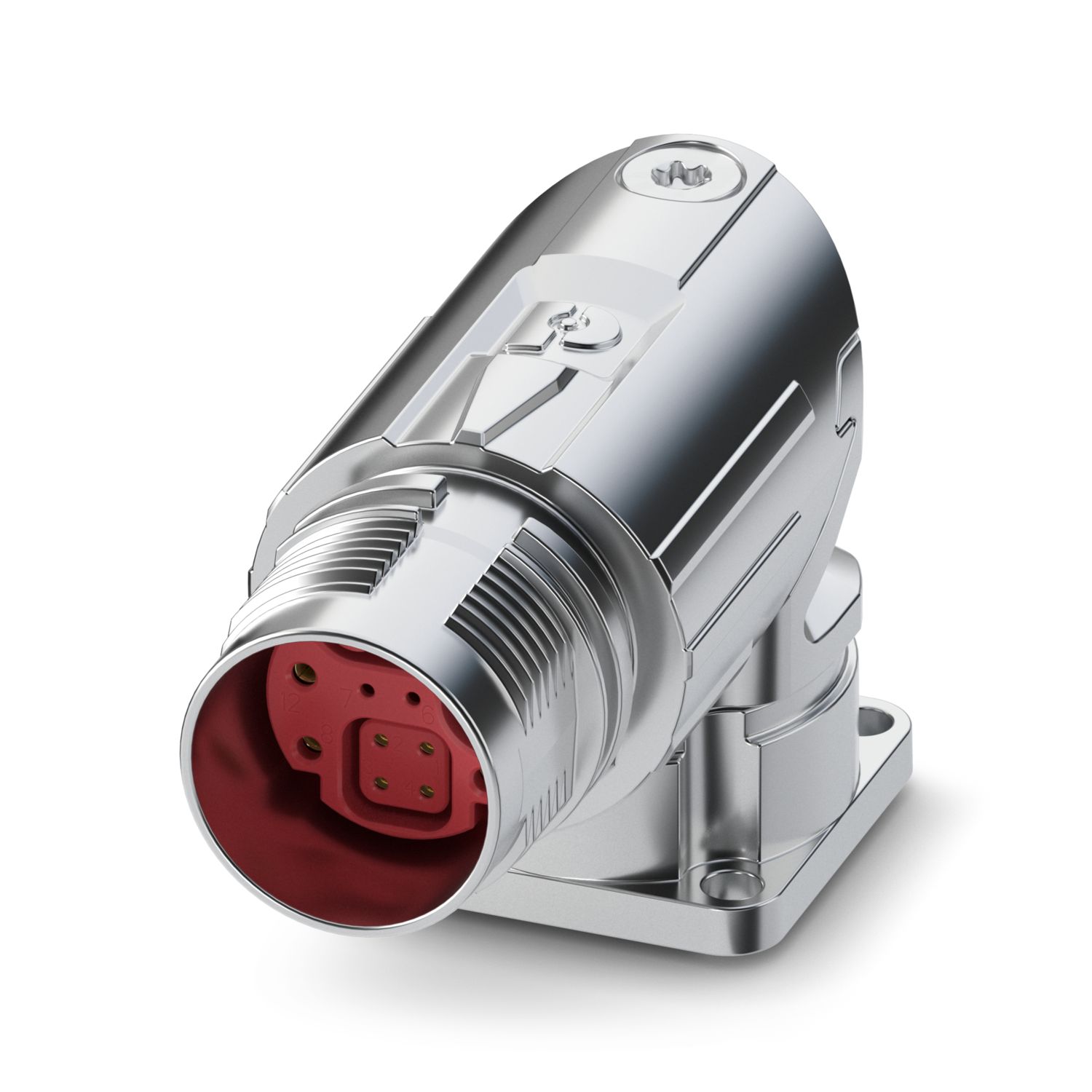

M17-08SSC8AAD00S - Gerätesteckverbinder Vorderwand - 1550192

Hinweise

Bestellhinweis:	Crimpkontakte separat bestellen
Sicherheitshinweis
Sicherheitshinweis	WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben.
		• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich.
		• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist.
		• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet.
		• Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen.
		• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden.
		• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten).
		• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender.
		• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden
		• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist.
		• Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3
		• Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug
		• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten.
		• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand.
		• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt.
		• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren.
		• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich.

Artikeleigenschaften

Produkttyp	Rundsteckverbinder (geräteseitig)
Serie	M17 PRO

Steckverbinder

Isolierkörper
Hinweis	Bestellhinweis: Crimpkontakte separat bestellen. Die Kontaktzuordnung finden Sie in der Einbauanweisung.
Material (Isolierkörper)	PA 6.6
Brennbarkeitsklasse nach UL 94	V0
Steckzyklen	100
Anschlussart	Crimpanschluss
Kontaktausführung	Buchse
Anwendung	Daten, Signale, Leistung
Polzahl	12
Steckgesicht	4+4+4
Anzahl Kontakt (Leistungskontakte)	4
Durchmesser Kontakt (Leistungskontakte)	1 mm
Litzenquerschnitt min. Kontakt (Leistungskontakte)	0,06 mm²
Litzenquerschnitt max. Kontakt (Leistungskontakte)	1,5 mm²
Bemessungsstrom Kontakt (Leistungskontakte)	16 A (bei max. Anschlussquerschnitt)
Bemessungsspannung Kontakt (Leistungskontakte)	50 V
Bemessungsstoßspannung	0,8 kV
Anzahl Kontakt (Signalkontakte)	2
Durchmesser Kontakt (Signalkontakte)	1 mm
Litzenquerschnitt min. Kontakt (Signalkontakte)	0,06 mm²
Litzenquerschnitt max. Kontakt (Signalkontakte)	0,75 mm²
Nennstrom je Signalkontakt	11 A (bei max. Anschlussquerschnitt)
Bemessungsspannung Kontakt (Signalkontakte)	50 V
Bemessungsstoßspannung	0,8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Anzahl Kontakt (Datenkontakte)	4
Durchmesser Kontakt (Datenkontakte)	0,6 mm
Litzenquerschnitt min. Kontakt (Datenkontakte)	0,08 mm²
Litzenquerschnitt max. Kontakt (Datenkontakte)	0,34 mm²
Bemessungsstrom je Datenkontakt bei 25 °C	3,6 A (bei max. Anschlussquerschnitt)
Bemessungsspannung Kontakt (Datenkontakte)	50 V
Bemessungsstoßspannung	0,8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Gehäuse
Ausführung	Flanschgehäuse
Gewindeart	M17
Bauform	gewinkelt drehbar
Verriegelungsart	für Standard- und ONECLICK-Schnellverriegelung
Montageart	Vorderwandmontage (4x M2,5)
Flanschmaß	21,6 mm x 21,6 mm
Material (Gehäuse)	GD-Zn
Material (Dichtung)	FKM
Schutzart (gesteckt)	IP67
Schutzart (gesteckt)		IP68 (2 m / 24 h)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-40 °C ... 105 °C (siehe Deratingkurve)

Normen und Bestimmungen

Normbezeichnung	M17-Hybrid
Normen/Bestimmungen	in Anlehnung an IEC 61076-2-117

Artikelnummer	1550192
Verpackungseinheit	10 Stück
Mindestbestellmenge	10 Stück
Verkaufsschlüssel	ABRCAM
Produktschlüssel	ABRCAM
GTIN	4067923026537
Gewicht pro Stück (inklusive Verpackung)	22.22 g
Gewicht pro Stück (exklusive Verpackung)	22.22 g
Ursprungsland	DE

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
