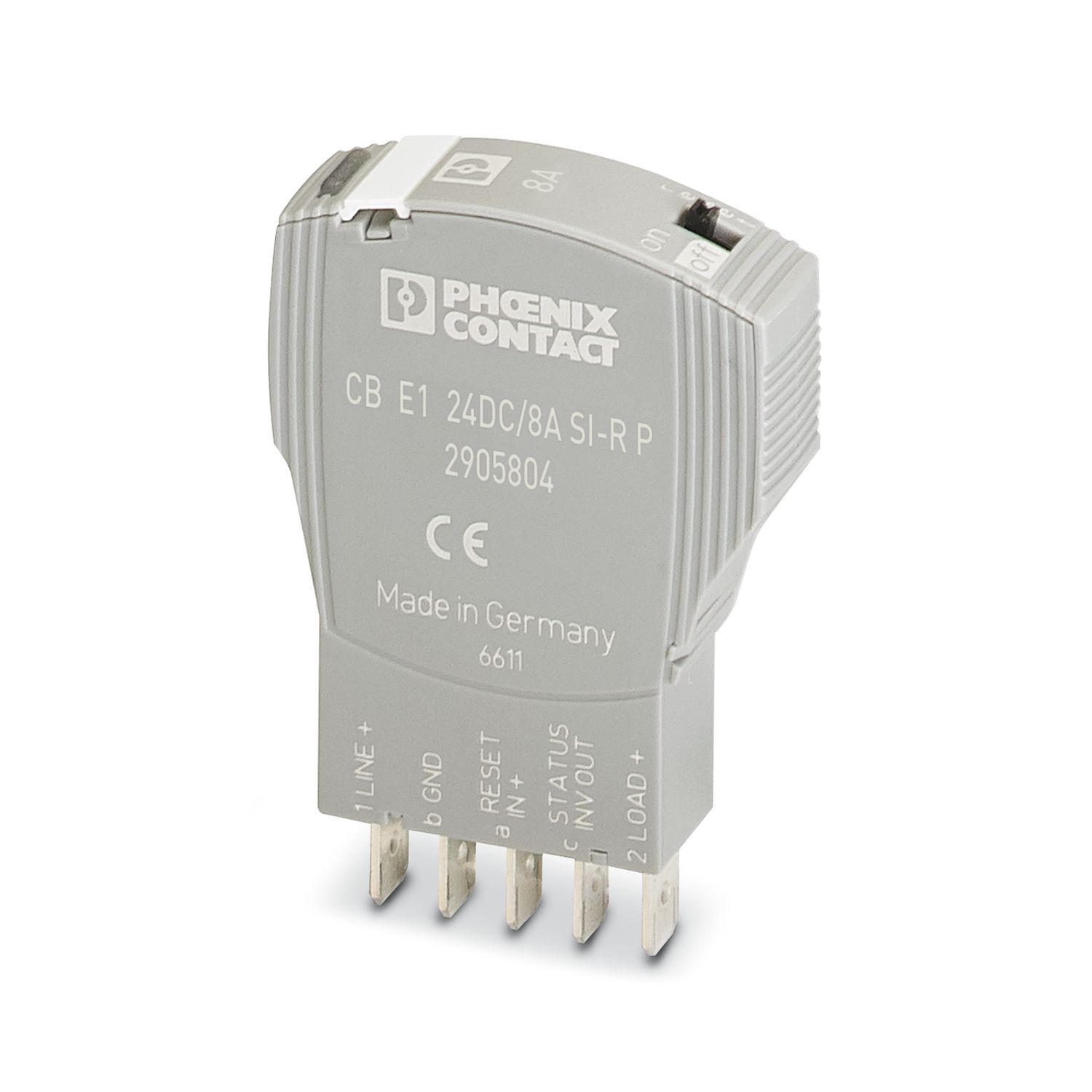

CB E1 24DC/8A SI-R P
-
Elektronischer Geräteschutzschalter
2905804
Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegrenzung, Statusausgang invertiert und Steuereingang, Stecker für Basiselement.
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Produkttyp | Geräteschutzschalter elektronisch |
| Produktfamilie | CB E |
| Bauform | Stecker |
| Polzahl | 1 |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Strom maximal bei Einzelanordnung | 8 A |
| Allgemein | |
| Betriebsspannung | 24 V DC |
| 18 V DC ... 30 V DC | |
| Nennstrom IN | 8 A |
| Bemessungsisolationsspannung Ui | 30 V (Lastkreis) |
| Bemessungsstoßspannung | 0,5 kV |
| Auslöseart | E (elektronisch) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit | max. 30 V DC (Lastkreis) |
| Aktive Strombegrenzung | typ. 1,25 x IN |
| Sicherung | elektronisch |
| Ruhestrom I0 | typ. 8 mA (im eingeschalteten Zustand) |
| typ. 11 mA (mit Statusausgang) | |
| Verlustleistung | 1,06 W (im Nennbetrieb) |
| Temperaturderating | 7,2 A (bei 50 °C) |
| Spannungsfall | 100 mV (bei IN) |
| Fail-Safe-Element | 15 A DC |
| Kontaktausführung | ohne galvanische Trennung |
| Lastkreis | |
| Abschaltzeit | 100 ms (siehe Zeit/Strom-Kennlinie) |
| Unterspannungsabschaltung | < 14 V (typ. AUS) |
| > 17 V (typ. EIN) | |
| Max. kapazitive Last | 20000 µF |
| Einschaltverzögerung | typ. 2 ms |
| Hilfskontakt | |
| Kontaktart | Plusschaltender Signalausgang |
| Reset | |
| Eingangsspannungsbereich | 7 V DC ... 30 V DC (Reset mit fallender Flanke) |
| Stromaufnahme | typ. 2,6 mA (bei 24 V DC) |
| Impulslänge | min. 20 ms |
| Spannung | < 3 V DC (Low Zustand) |
| > 8 V DC (High Zustand) | |
| Statusausgang | |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | max. 0,2 A (Kurzschlussfest) |
| Anschlussart | steckbar |
| Maßzeichnung |
|
| Breite | 12,3 mm |
| Höhe | 45 mm |
| Tiefe | 52 mm |
| Breite Komplettmodul | 12,3 mm |
| Höhe Komplettmodul | 90 mm |
| Tiefe Komplettmodul | 77,3 mm |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Umgebungsbedingungen | |
| Schutzart | IP30 (Betätigungsbereich) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C (keine Betauung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Vibration (Betrieb) | 3g (nach IEC 60068-2-6, Test Fc) |
| UL-Zulassung | |
| Kennzeichnung | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Schiffbau-Zulassung | |
| Kennzeichnung | DNV GL |
| Normbezeichnung | EMV |
| Normen/Bestimmungen | EN 61000-6-3 |
| Hinweis | Störaussendung |
| Normbezeichnung | EMV |
| Normen/Bestimmungen | EN 61000-6-2 |
| Hinweis | Störfestigkeit |
| Montageart | auf Basiselement |
