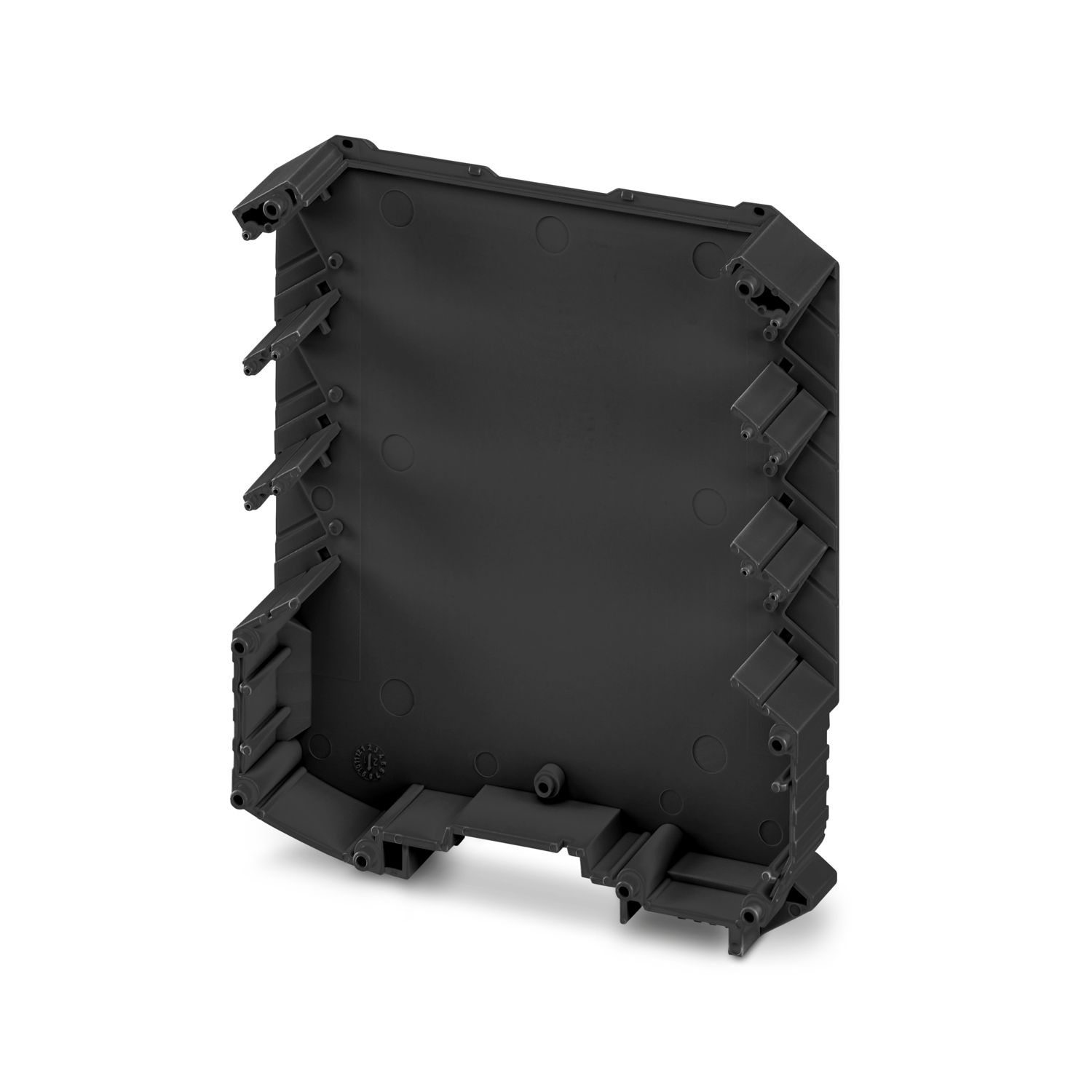

ME MAX 22,5 GEH-R G 3-3 BK
-
Gehäusehalbschale
2202162
Tragschienengehäuse, Gehäusehalbschale (rechts), hohe Bauform, ohne Lüftungsschlitze, Breite: 16,3 mm, Höhe: 99 mm, Tiefe: 112,85 mm, Farbe: schwarz (ähnlich RAL 9005), Querverbindung: Tragschienen-Busverbinder (optional)
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Empfehlung | Material Kontaktpads für Busverbinder galvanisch Gold (Hartgold) |
| Produkttyp | Gehäusehalbschale |
| Gehäuseart | Tragschienengehäuse |
| Gehäuseserie | ME-MAX |
| Produktfamilie | ME MAX.. 3-3 |
| Anzahl der Reihen | 3 |
| Lüftungsöffnung vorhanden | nein |
| Maßzeichnung |
|
| Breite | 16,3 mm |
| Höhe | 99 mm |
| Tiefe | 112,85 mm |
| Tiefe ab Oberkante Tragschiene | 107 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe (Gehäuse) | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 600 |
| Material Gehäuse | PA |
| Oberflächenbeschaffenheit | unbehandelt |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Tragschienenmontage |
