NSR-M20-1112-W22-SET150
-
Elementarrelais
1128438

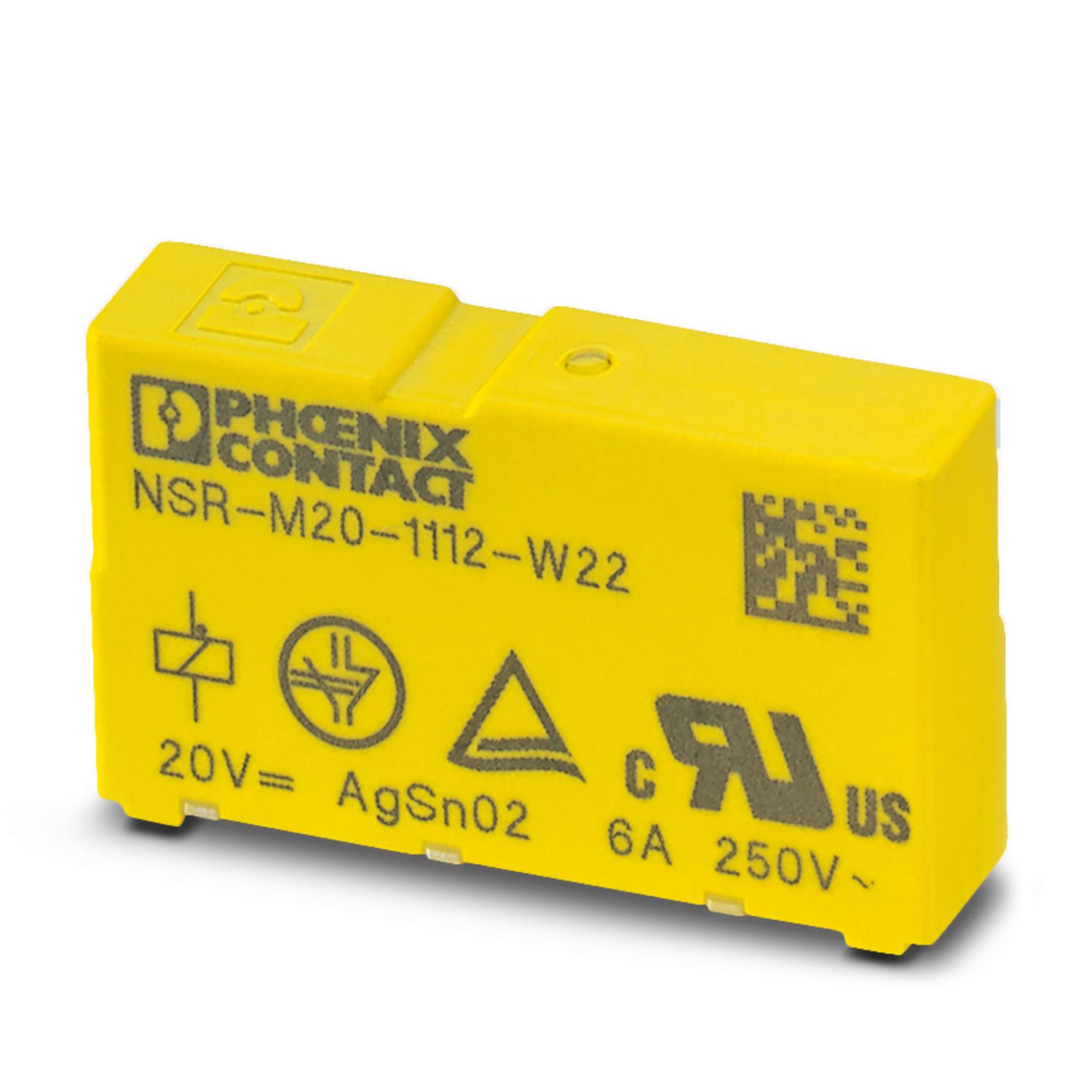

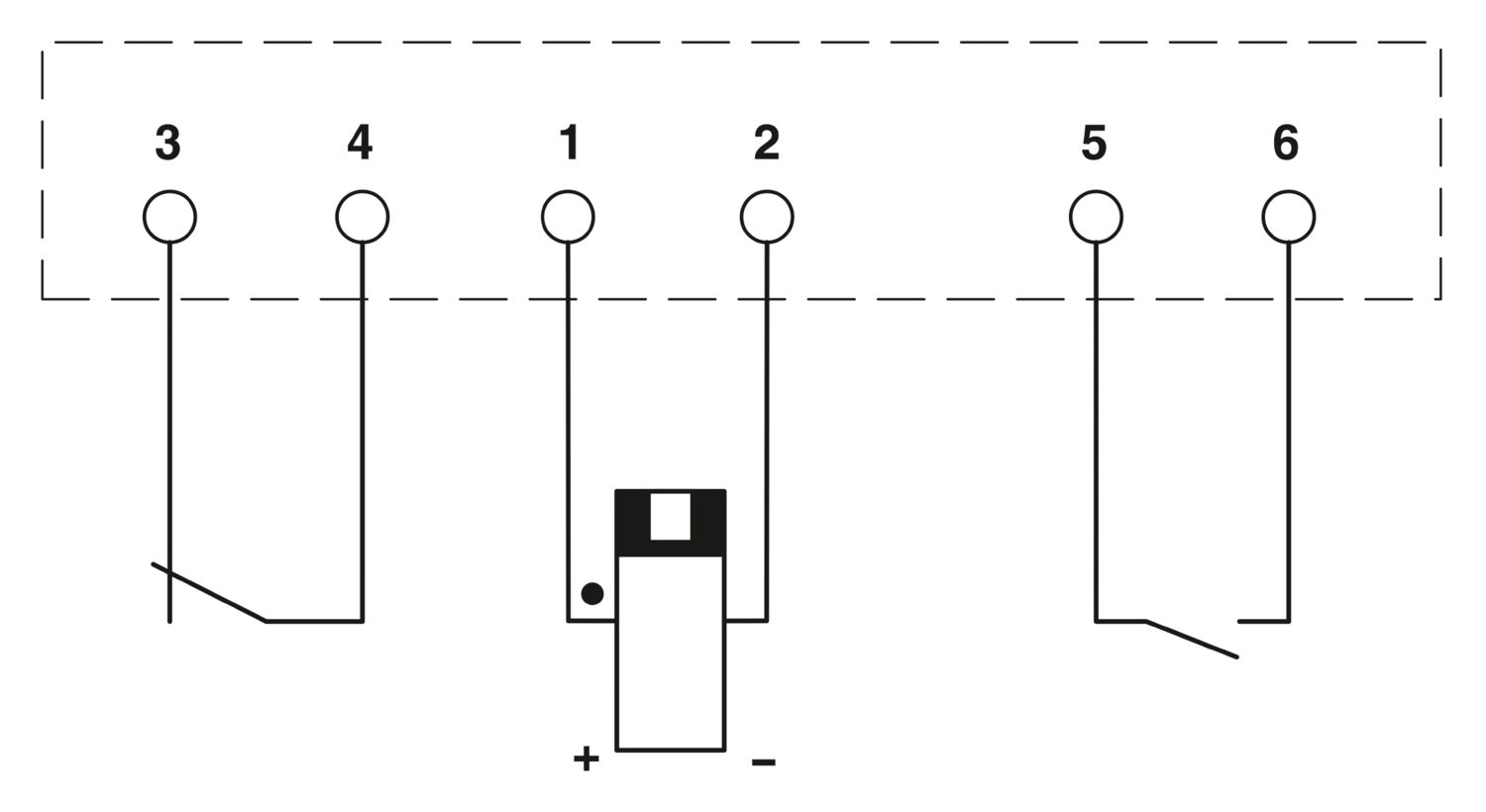

Set aus 150 Stück Elementarrelais mit zwangsgeführten Kontakten nach IEC/EN 61810-3, Kontaktausführung 1 Schließer (NO), 1 Öffner (NC), 20 V DC Eingangsnennspannung, Pinausführung für liegende Montage (90° mit 2,5 mm Außenlänge)
Produktdetails
| Produkttyp | Elementarrelais |
| Lebensdauer mechanisch | 107 Schaltspiele |
| Relaistyp | Zwangsgeführte Kontakte nach IEC/EN 61810-3 |
| Isolationseigenschaften: Isolierung | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Datenpflegestand | |
| Datum letzte Datenpflege | 27.11.2024 |
| Lebensdauer elektrisch | 10000 Schaltspiele (EN 61810-1, 6 A 250 V AC, cos φ = 1, 80 °C) |
| 10000 Schaltspiele (EN 61810-1, 6 A 24 V DC, resistiv, 80 °C) | |
| 6000 Schaltspiele (UL 508, B300, 80 °C) | |
| 6000 Schaltspiele (UL 508, R300, 80 °C) | |
| Siehe Kapitel "Elektrische Lebensdauer" | |
| Isolierung | |
| Bemessungsisolationsspannung | 250 V (Verstärkte Isolierung zwischen Schließer und Öffner) |
| 250 V (Verstärkte Isolierung zwischen Spule und Schließer) | |
| 32 V (Basisisolierung zwischen Spule und Öffner) | |
| Bemessungsstoßspannung | 6000 V (zwischen Schließer und Öffner) |
| 6000 V (zwischen Spule und Schließer) | |
| Spannungsfestigkeit | 3000 Veff (zwischen Schließer und Öffner) |
| 3000 Veff (zwischen Spule und Schließer) | |
| 800 Veff (zwischen Spule und Öffner) | |
| 500 Veff (zwischen offenen Kontakten) | |
| Erregerseite | |
| Eingangsnennspannung UN | 20 V DC |
| Eingangsspannung | max. 26 V DC (bei 80 °C) |

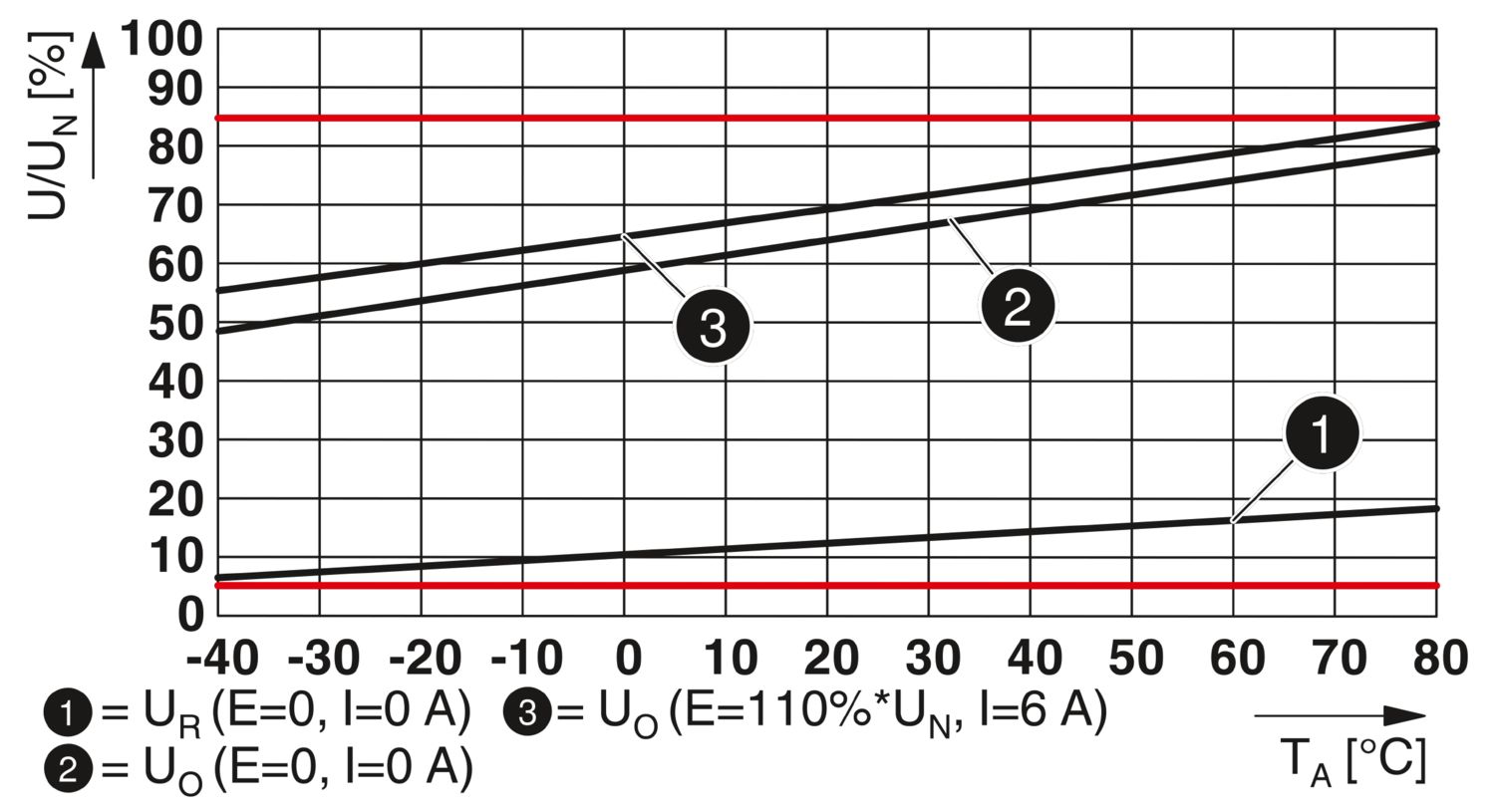

| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Arbeitsbereich Spule | Klasse 2 (IEC/EN 61810-1) |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Ansprechspannung | 13 V DC (bei 23 °C) |
| Rückfallspannung typisch | 2,5 V DC (bei 23 °C) |
| Spulenwiderstand | 1929 Ω ±10 % (bei 23 °C) |
| Nennleistungsaufnahme | 210 mW |
| Schalten | |
| Benennung Ausgang | Lastkontakt |
| Kontaktausführung | 1 Schließer |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung maximal | 250 V AC/DC (AC: Siehe Maximale Schaltwerte bei AC-LastDC: Siehe Lastgrenzkurve bei DC-Last) |
| Schaltspannung minimal | 12 V (AC: Siehe Maximale Schaltwerte bei AC-LastDC: Siehe Lastgrenzkurve bei DC-Last) |
| Grenzdauerstrom | 6 A (AC: Siehe Maximale Schaltwerte bei AC-LastDC: Siehe Lastgrenzkurve bei DC-Last) |
| Schaltstrom minimal | 3 mA |
| Schaltleistung minimal | 60 mW |
| Ausgangssicherung | 6 A gL/gG Kurzschlussfestigkeit gemäß EN 60947-5-1 |
| 4 A gL/gG (für Low-Demand-Applikationen) | |
| Schaltvermögen | Siehe Lastgrenzkurve bei DC-Last |
| 100 mA (24 V) | |
| Spannungsabfall | max. 200 mV |
| Schalten | |
| Benennung Ausgang | Diagnosekontakt |
| Kontaktausführung | 1 Öffner |
| Kontaktmaterial | AgCuNi, + Au |
| Schaltspannung maximal | 24 V AC/DC |
| Schaltspannung minimal | 3,3 V |
| Grenzdauerstrom | 100 mA |
| Schaltstrom minimal | 1 mA |
| Schaltleistung minimal | 3,3 mW |
| Schaltvermögen | Siehe Lastgrenzkurve bei DC-Last |
| 100 mA (24 V) | |
| Spannungsabfall | max. 200 mV |
| Anschlussart | Lötanschluss |
| Breite | 28 mm |
| Höhe | 15,5 mm |
| Tiefe | 6 mm |
| Farbe | gelb (RAL 1018) |
| Umgebungsbedingungen | |
| Schutzart | RT III (Waschdicht) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Schock (Betrieb) | 15g (Schließer, Δt = 11 ms, Kontaktreaktionen < 10 µs) |
| 10g (Öffner, Δt = 11 ms, Kontaktreaktionen < 10 µs) | |
| Vibration (Betrieb) | 10 Hz ... 200 Hz, 10g (Schließer, Kontaktreaktionen < 10 µs) |
| 10 Hz ... 200 Hz, 5g (Öffner, Kontaktreaktionen < 10 µs) | |
| Isolierung | |
| Normen/Bestimmungen | EN 61810-1 |
| Montageart | liegende Montage |
| Artikelnummer | 1128438 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | DNA711 |
| Produktschlüssel | DNA711 |
| GTIN | 4063151056339 |
| Gewicht pro Stück (inklusive Verpackung) | 1’501 g |
| Gewicht pro Stück (exklusive Verpackung) | 1’501 g |
| Ursprungsland | DE |
ETIM
| ETIM 8.0 | EC001437 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
