ME MAX 22,5 3-3 KMGY S763
-
Elektronikgehäuse
2202266
Tragschienengehäuse, Komplettgehäuse mit Metallfußriegel, hohe Bauform, mit Lüftungsschlitzen, Breite: 22,6 mm, Höhe: 99 mm, Tiefe: 113,65 mm, Farbe: lichtgrau (ähnlich RAL 7035), Querverbindung: Tragschienen-Busverbinder (optional), Polzahl Querverbinder: 5
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Empfehlung | Material Kontaktpads für Busverbinder galvanisch Gold (Hartgold) |
| Produkttyp | Komplettgehäuse |
| Gehäuseart | Tragschienengehäuse |
| Gehäuseserie | ME-MAX |
| Produktfamilie | ME MAX.. 3-3 |
| Polzahl | 24 |
| Max. Polzahl | 30 (Rastermaß: 3,5 mm) |
| 24 (Rastermaß: 5 mm) | |
| 18 (Rastermaß: 7,25 mm/7,5 mm) | |
| Anzahl der Reihen | 3 |
| 3 | |
| Anzahl (Anschlussöffnungen) | 6 |
| Lüftungsöffnung vorhanden | ja |

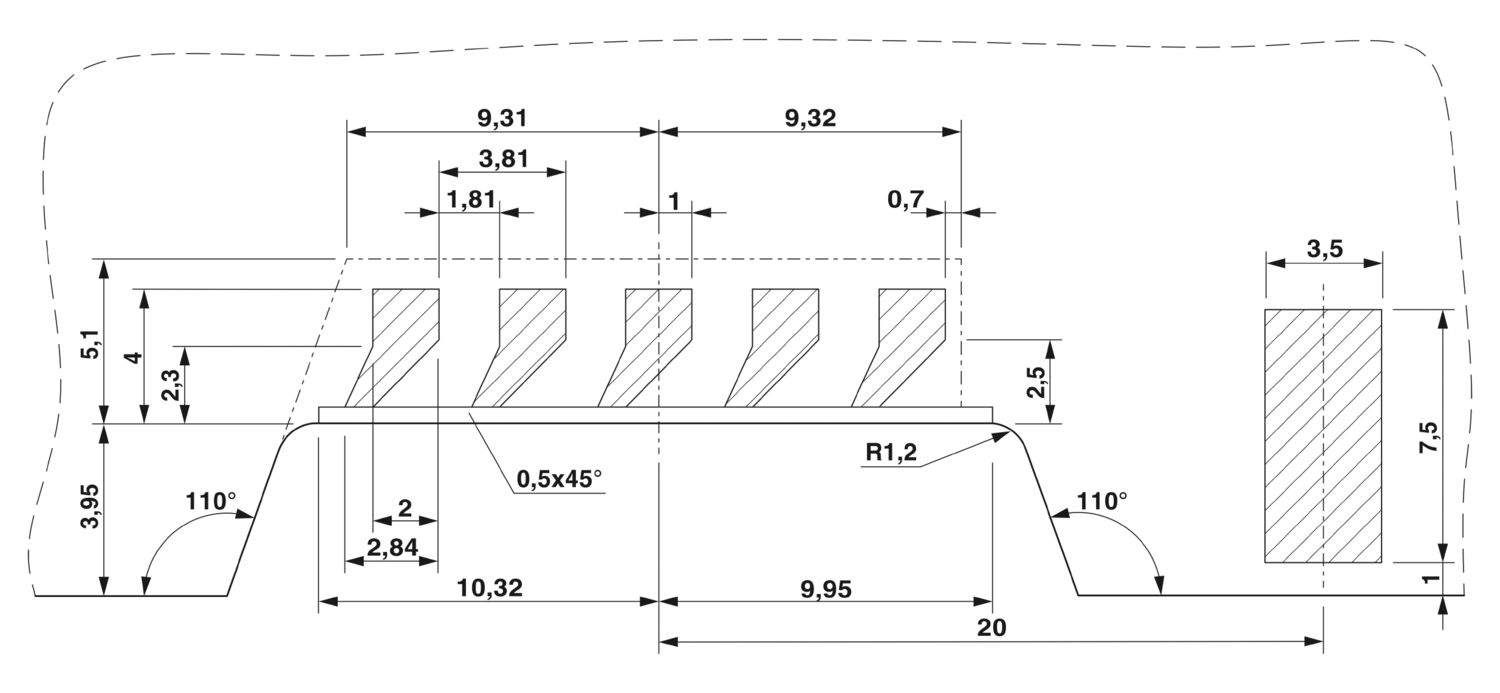

| Maßzeichnung |
|
| Breite | 22,6 mm |
| Höhe | 99 mm |
| Tiefe | 113,65 mm |
| Tiefe ab Oberkante Tragschiene | 107 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 600 |
| Material Gehäuse | PA |
| Oberflächenbeschaffenheit | unbehandelt |
| Verlustleistung Einzelgehäuse bei 20 °C | |
| Umgebungstemperatur | 20 °C |
| Reduktionsfaktor | 1 |
| Einbaulage | vertikal |
| Verlustleistung | 6,1 W |
| Verlustleistung Einzelgehäuse bei 30 °C | |
| Umgebungstemperatur | 30 °C |
| Reduktionsfaktor | 0,91 |
| Einbaulage | vertikal |
| Verlustleistung | 5,55 W |
| Verlustleistung Einzelgehäuse bei 40 °C | |
| Umgebungstemperatur | 40 °C |
| Reduktionsfaktor | 0,81 |
| Einbaulage | vertikal |
| Verlustleistung | 4,9 W |
| Verlustleistung Einzelgehäuse bei 50 °C | |
| Umgebungstemperatur | 50 °C |
| Reduktionsfaktor | 0,7 |
| Einbaulage | vertikal |
| Verlustleistung | 4,3 W |
| Verlustleistung Einzelgehäuse bei 60 °C | |
| Umgebungstemperatur | 60 °C |
| Reduktionsfaktor | 0,57 |
| Einbaulage | vertikal |
| Verlustleistung | 3,5 W |
| Verlustleistung Einzelgehäuse bei 70 °C | |
| Umgebungstemperatur | 70 °C |
| Reduktionsfaktor | 0,49 |
| Einbaulage | vertikal |
| Verlustleistung | 3 W |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Fallhöhe | 50 cm |
| Frequenz | 10 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
| Anzahl der Leiterplattenaufnahmen | 1 |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Tragschienenmontage |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
Ihre Vorteile
Einfache Montage
Verfügbar in Baubreiten von 6,2 mm ... 90 mm, modular erweiterbar
Varianz in der Anschlusstechnik
Montierbar auf die Tragschiene
Optional mit tragschienenmontierbaren Busverbinder sowie Leistungsverbindersystem
Klarsichtfrontdeckel schwenkbar
