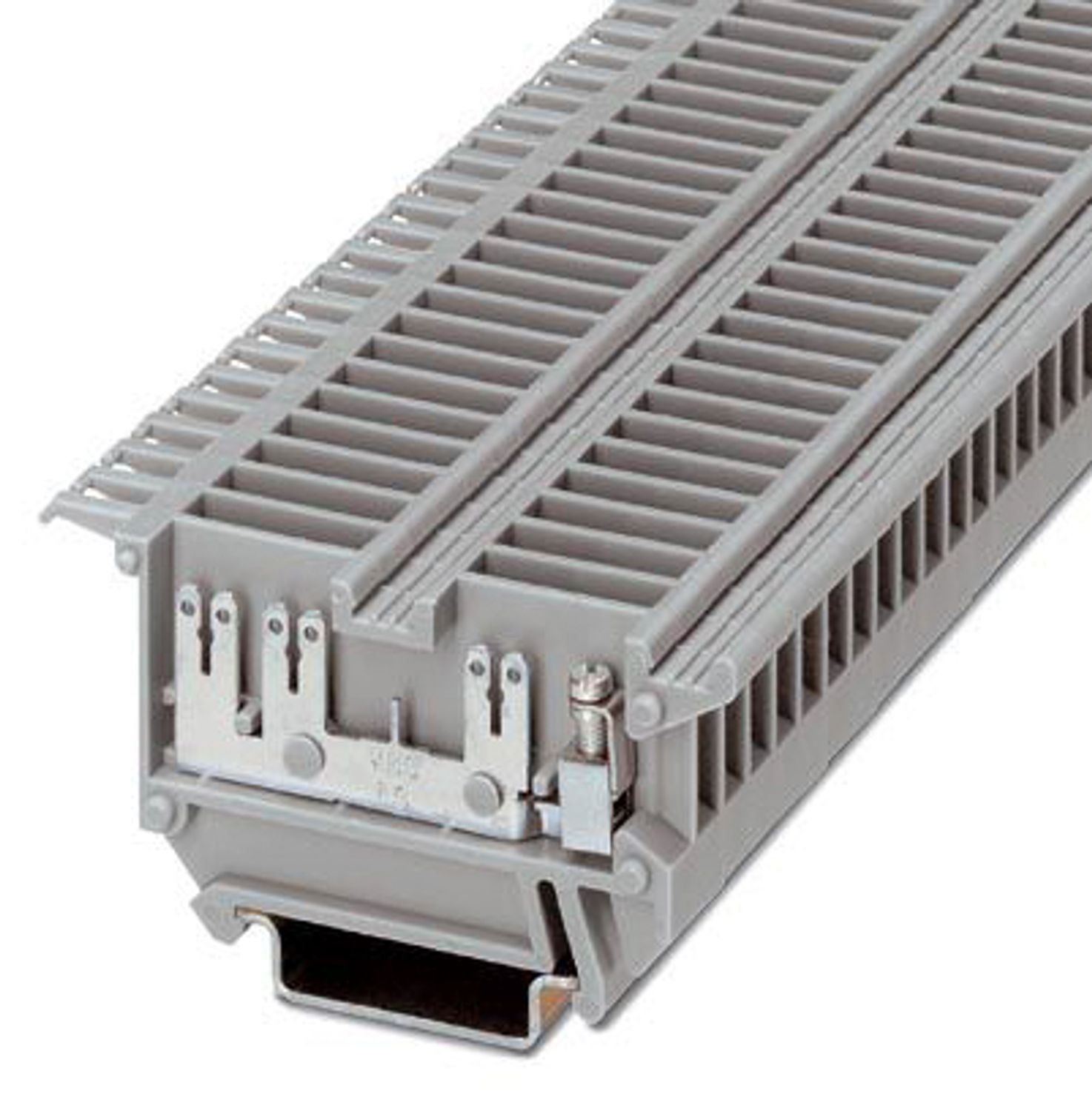

VBSN 4-FS(6-2,8-0,8) - Durchgangsklemme - 0854010

Produkttyp	Durchgangsklemme
Anzahl der Anschlüsse	4
Anzahl der Reihen	2
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	8 kV

Anzahl der Anschlüsse pro Etage	4
1. Etage Anschluss rechts
Schraubengewinde	M3
Anzugsdrehmoment	0,6 ... 0,8 Nm
Abisolierlänge	8 mm
Anschluss gemäß Norm	IEC / EN
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt AWG	24 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 2,5 mm²
Querschnitt mit Einlegebrücke starr	2,5 mm²
Querschnitt mit Einlegebrücke flexibel	2,5 mm²
2 Leiter gleichen Querschnitts starr	0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel	0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	0,25 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 1,5 mm²
Nennstrom	32 A
Belastungsstrom maximal	32 A
Nennspannung	800 V
1. Etage
Flachsteckanschluss	6,3/2,8 x 0,8 mm
Anschluss gemäß Norm	IEC / EN
Nennstrom	Stromangaben für Flachsteckverbindungen nach DIN 61210 sind u. a. abhängig von Nenngröße, Material und Isolation der Steckhülse sowie dem Leiterquerschnitt.
Nennspannung	Spannungsangaben für Flachsteckverbindungen nach DIN 61210 sind u. a. abhängig von Nenngröße, Material und Isolation der Steckhülse sowie dem Leiterquerschnitt.

Breite	6,2 mm
Deckelbreite	2,2 mm

Farbe	grau
Brennbarkeitsklasse nach UL 94	V2
Isolierstoffgruppe	I
Isolierstoff	PA

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Montageart	NS 35/7,5
Montageart		NS 35/15

Artikelnummer	0854010
Verpackungseinheit	50 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	BE511X
Produktschlüssel	BE511X
Katalogseite	Seite 259 (CL-2002)
GTIN	4017918008000
Gewicht pro Stück (inklusive Verpackung)	9.555 g
Gewicht pro Stück (exklusive Verpackung)	9.555 g
Zolltarifnummer	85369000
Ursprungsland	PL

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

VBSN 4-FS(6-2,8-0,8) - Durchgangsklemme

0854010

Produktdetails

ETIM

UNSPSC

Kompatible Produkte

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Mechanische Daten
Offene Seitenwand	Ja
