ST PROFINET Busklemme, 24 V DC, RJ45 Anschluss, integrierter Switch, Schutzart IP20, bestehend aus: Klemmenteil mit Schraubanschluss und Modulelektronik
ST PN 24 BK-2TX
-
Buskoppler
2897059
ST PROFINET Busklemme, 24 V DC, RJ45 Anschluss, integrierter Switch, Schutzart IP20, bestehend aus: Klemmenteil mit Schraubanschluss und Modulelektronik
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 81 mm |
| Höhe | 116 mm |
| Tiefe | 117 mm |
| Hinweis zu Maßangaben | Gehäusemaße |
| Farbe | grün |
| PROFINET | |
| Anschlussart | RJ45 |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Übertragungsphysik | Ethernet RJ45 |
| PROFINET | |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| PROFINET | |
| Gerätefunktion | PROFINET-IO Device |
| Digital: | |
| Anschlusstechnik | 2-, 3-Leiter |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Smart Terminal ST |
| Bauform | modular |

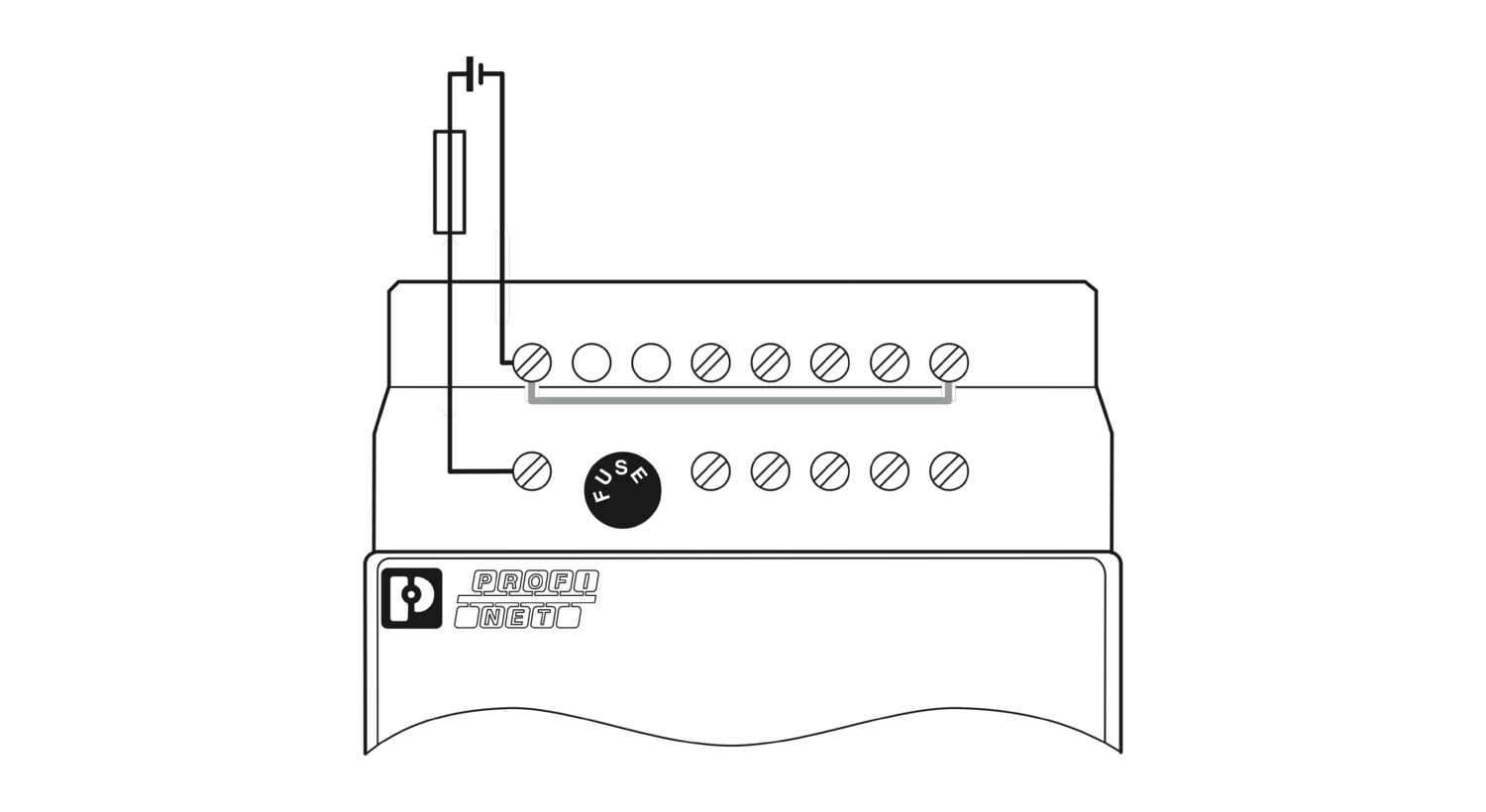

| Versorgung: Modulelektronik | |
| Anschlussart | Schraubanschluss |
| Benennung | Geräteversorgung |
| Zulässiger Leitungsquerschnitt | 0,2 mm² ... 2,5 mm² |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 18,5 V DC ... 30,5 V DC (Welligkeit eingeschlossen) |
| Anschlusstechnik | |
| Benennung Anschluss | Klemmenblock |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Klemmenblock | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | 0 °C ... 55 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 86 hPa ... 108 kPa (bis zu 1500 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 hPa ... 108 kPa (bis zu 3500 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 75 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
Ihre Vorteile
I&M-Funktionen
LLDP
Failsafe (Ersatzwerte)
2 RJ45-Anschlüsse (mit integriertem Switch)
Bis zu 8 I/O-Module anschließbar
Medienredundanz möglich
