NLC-035-024D-04I-02QRD-05A
-
Basiseinheit
2702031
Nanoline-Basiseinheit 24 V DC. Ausgestattet mit 4 digitalen Eingangs- und 2 digitalen Relaisausgangkanälen. Zwei Eingänge können als analoge Eingänge und zwei als Hochgeschwindigkeitszähler konfiguriert werden. Akzeptiert eine zusätzliche Erweiterungseinheit. Eingebaute RJ11-Steckverbindung bietet Programmierung, serielle Konnektivität und Kommunikation mit dem ferngesteuerten Bediengerät. Die Programmierung erfolgt über den nanoNavigator.
Produktdetails
| Produkttyp | Basiseinheit |
| Produktfamilie | Nanoline |
| INTERBUS-Master | |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 1 (I/O-Module) |
| Systemvoraussetzungen | |
| Engineering-Werkzeug | nanoNavigator 4.2 oder höher |
| Versorgung | |
| Versorgungsspannung | 24 V DC (Versorgung der I/O- und Kommunikationsmodule) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Anschluss Versorgung | Schraubanschluss |
| Stromaufnahme maximal | 81 mA |
| Stromaufnahme typisch | 74 mA |
| Analog: | |
| Beschreibung des Eingangs | Analogeingang |
| Anzahl der Eingänge | 2 (konfigurierbar) |
| Auflösung A/D-Wandler | 10 Bit |
| Anschlusstechnik | Schraubanschluss |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Eingangswiderstand Stromeingang | 500 Ω |
| Eingangssignal Spannung | 0 V DC ... 10 V DC |
| Eingangswiderstand Spannungseingang | 200 kΩ |
| Eingangsfilter | digital |
| Grenzfrequenz (3 dB) | 0,5 Hz (3 dB) |
| Messprinzip | sukzessive Approximation |
| Schutzbeschaltung | Verpolung |
| Digital: | |
| Benennung Eingang | Digitale Eingänge |
| Beschreibung des Eingangs | PNP |
| Anzahl der Eingänge | 4 |
| Anschlussart | Schraubanschluss |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | 1,2 mA (Kanal 1 und 2) |
| 0,13 mA (Kanal 3 und 4) | |
| Ansprechzeit typisch | 10 µs (Kanal 1 und 2) |
| 2 ms (Kanal 3 und 4) | |
| Zähler: | |
| Beschreibung des Eingangs | High-Speed-Zähler |
| Anzahl der Eingänge | 2 (konfigurierbar) |
| Eingangsfrequenz | 10 kHz |
| Digital: | |
| Benennung Ausgang | Relaisausgang |
| Beschreibung des Ausgangs | Relaisausgang |
| Anschlussart | Schraubanschluss |
| Anzahl der Ausgänge | 2 |
| Maximaler Ausgangsstrom je Kanal | 5 A |
| Maximaler Ausgangsstrom je Modul / Klemme | 10 A |
| Maximaler Ausgangsstrom je Modul | 10 A |
| Anschlussart | Schraubanschluss |
| Bediengerät | |
| Anschlussart | RJ45 / COMBICON |
| RS-232 | |
| Anschlussart | Slot 1 |
| USB | |
| Anschlussart | Slot 1 |

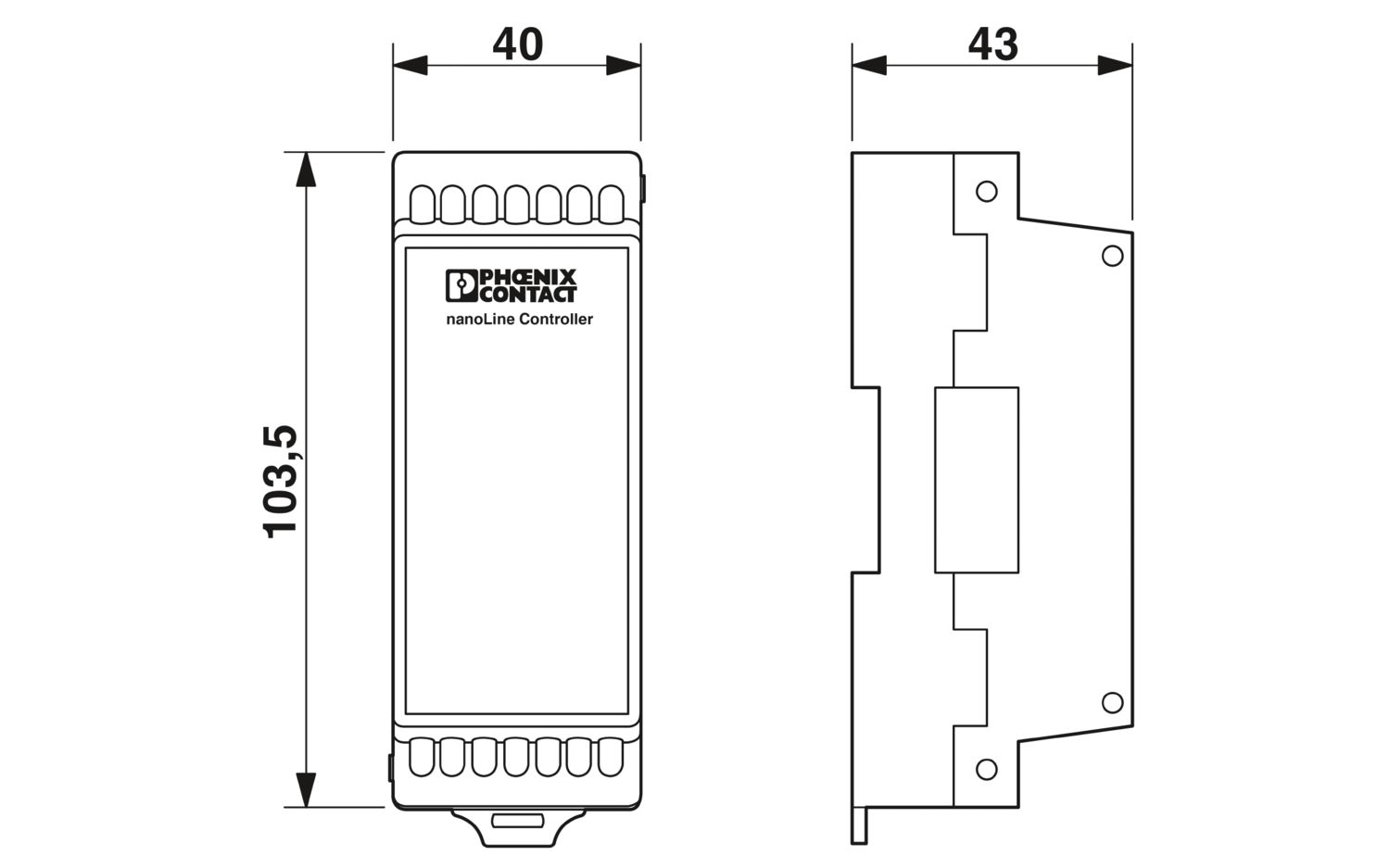

| Maßzeichnung |
|
| Breite | 40 mm |
| Höhe | 103,5 mm |
| Tiefe | 43 mm |
| Farbe | weiß |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 90 % |
| Montageart | Tragschienenmontage |
