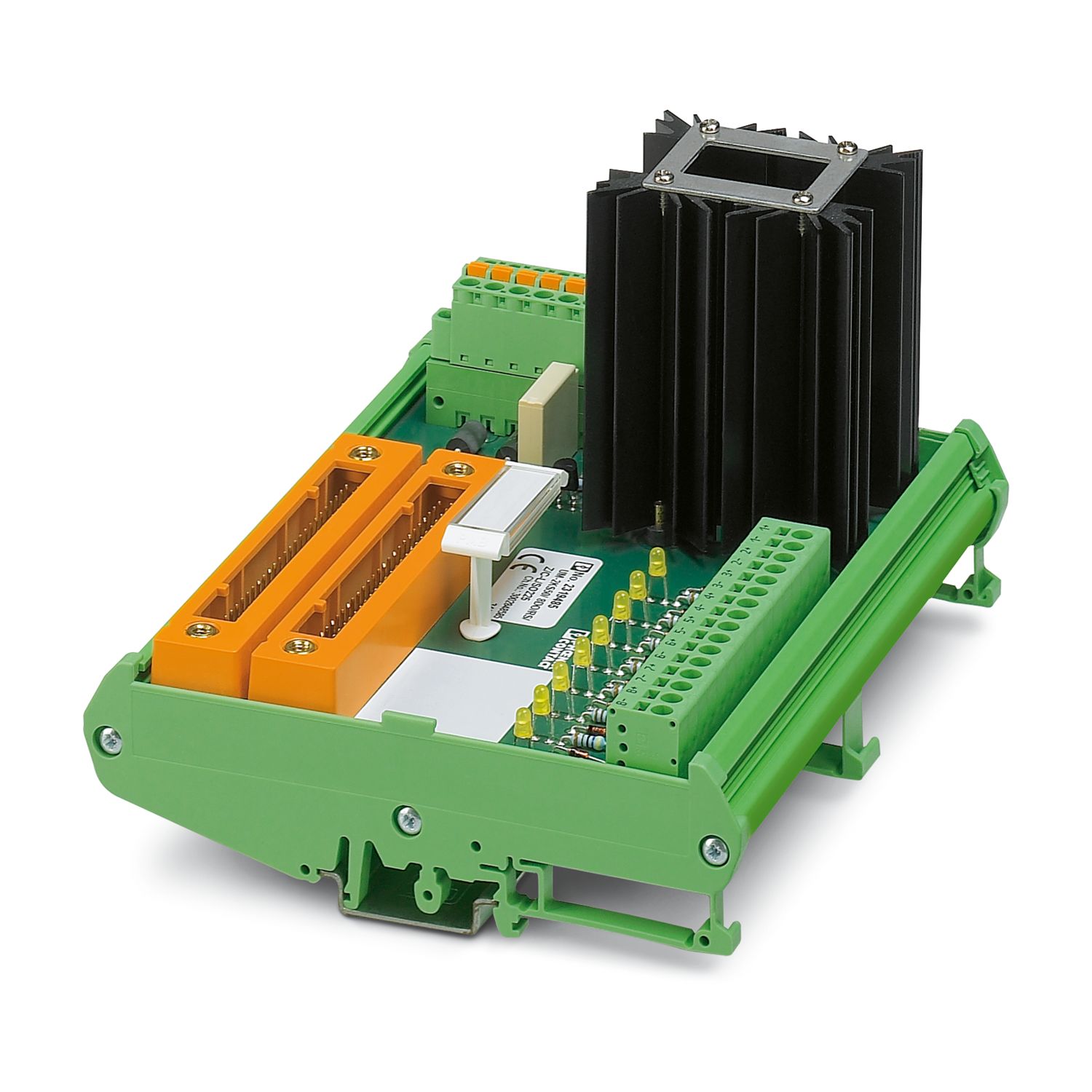

8-kanaliges Digital-Ausgabemodul mit Federkraftanschluss. Redundant ausgeführt sind Spannungseinspeisung und 50-polige Leiste. Geeignet für die Yokogawa-Karte SDV 531 und SDV 531L.
Produktdetails
Produkttyp
Übergabemodul
Isolationseigenschaften: Luft- und Kriechstrecken
Überspannungskategorie
III
Verschmutzungsgrad
2
Nennspannung UN
30 V DC
Max. Strombelastbarkeit je Zweig
600 mA
Summenstrom aller Zweige maximal
6,3 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung
50 V
Bemessungsstoßspannung
0,8 kV (Basisisolierung)
Unterstützte Steuerung YOKOGAWA ProSafe-RS
Passende I/O-Karte
SDV531L
Feldebene
Anschlussart
Federkraftanschluss
Polzahl
16
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Steuerungsebene
Anschlussart
Yokogawa, KS kompatibel
Anzahl der Anschlüsse
2
Polzahl
50
Anzugsdrehmoment
0,5 Nm
Versorgung
Anschlussart
Federkraftanschluss
Polzahl
6
Leiterquerschnitt starr
0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Statusanzeige vorhanden
ja
Artikelabmessungen
Breite
152,5 mm
Höhe
126 mm
Tiefe
97 mm
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)
-20 °C ... 55 °C
Luft- und Kriechstrecken
Normen/Bestimmungen
DIN EN 50178
Montageart
Tragschienenmontage
Einbaulage
beliebig
Hinweis zum Betrieb
Spannungsüberwachung auf dem Modul funktioniert nicht in Kombination mit vorgeschalteten HESILED-Sicherungsklemmen mit integrierter Leuchtanzeige.
Hinweis zum Betrieb
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Nutzungsbeschränkung
EMV-Hinweis
EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Artikelnummer
2319485
Verpackungseinheit
1 Stück
Mindestbestellmenge
1 Stück
Produktschlüssel
DK2A8N
GTIN
4046356347570
Gewicht pro Stück (inklusive Verpackung)
589.1 g
Gewicht pro Stück (exklusive Verpackung)
573.9 g
Ursprungsland
DE
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Kein Stoff mit einem Massenanteil von mehr als 0,1 %
