ANT-OMNI-4X4-0671-01
-
Antenne
1830118

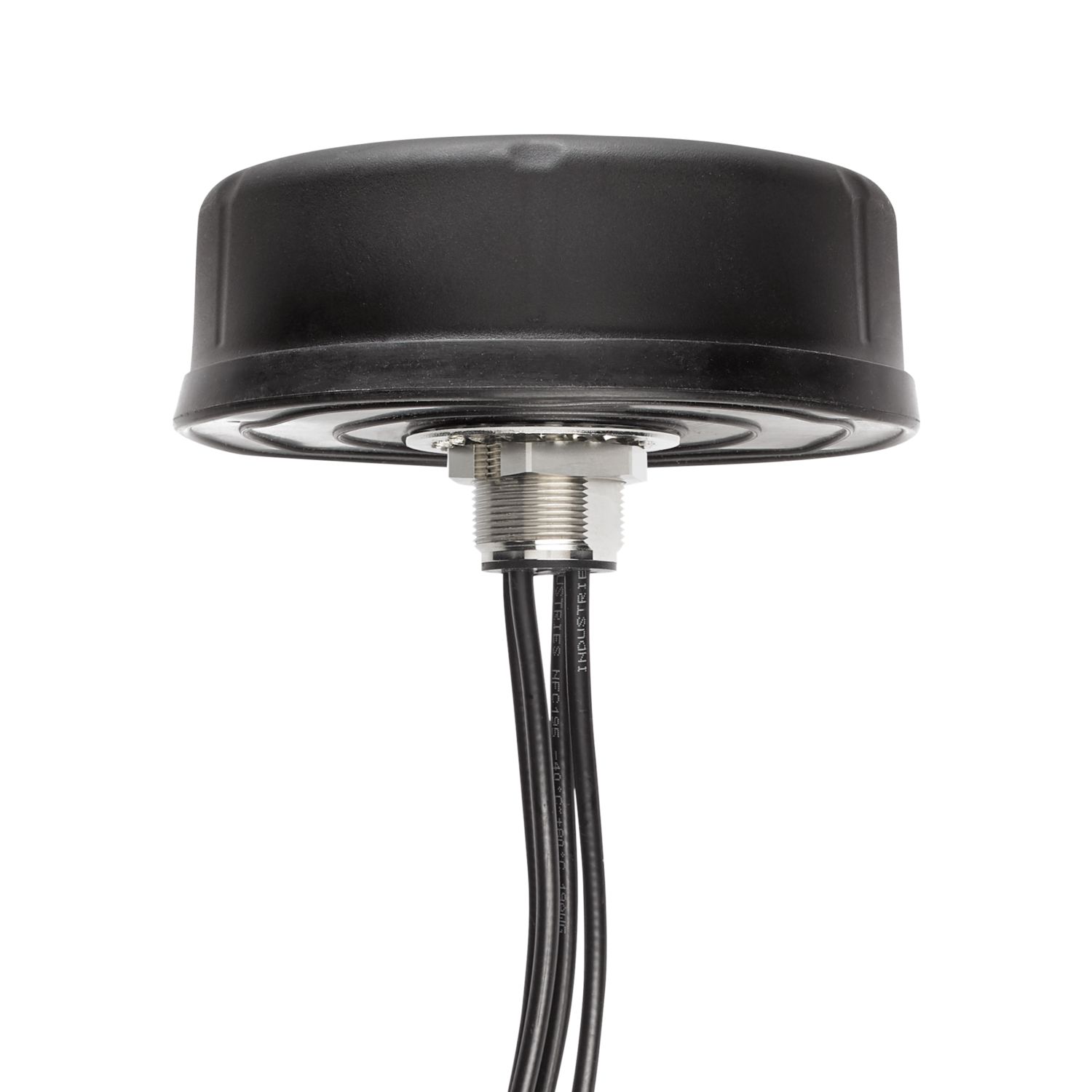

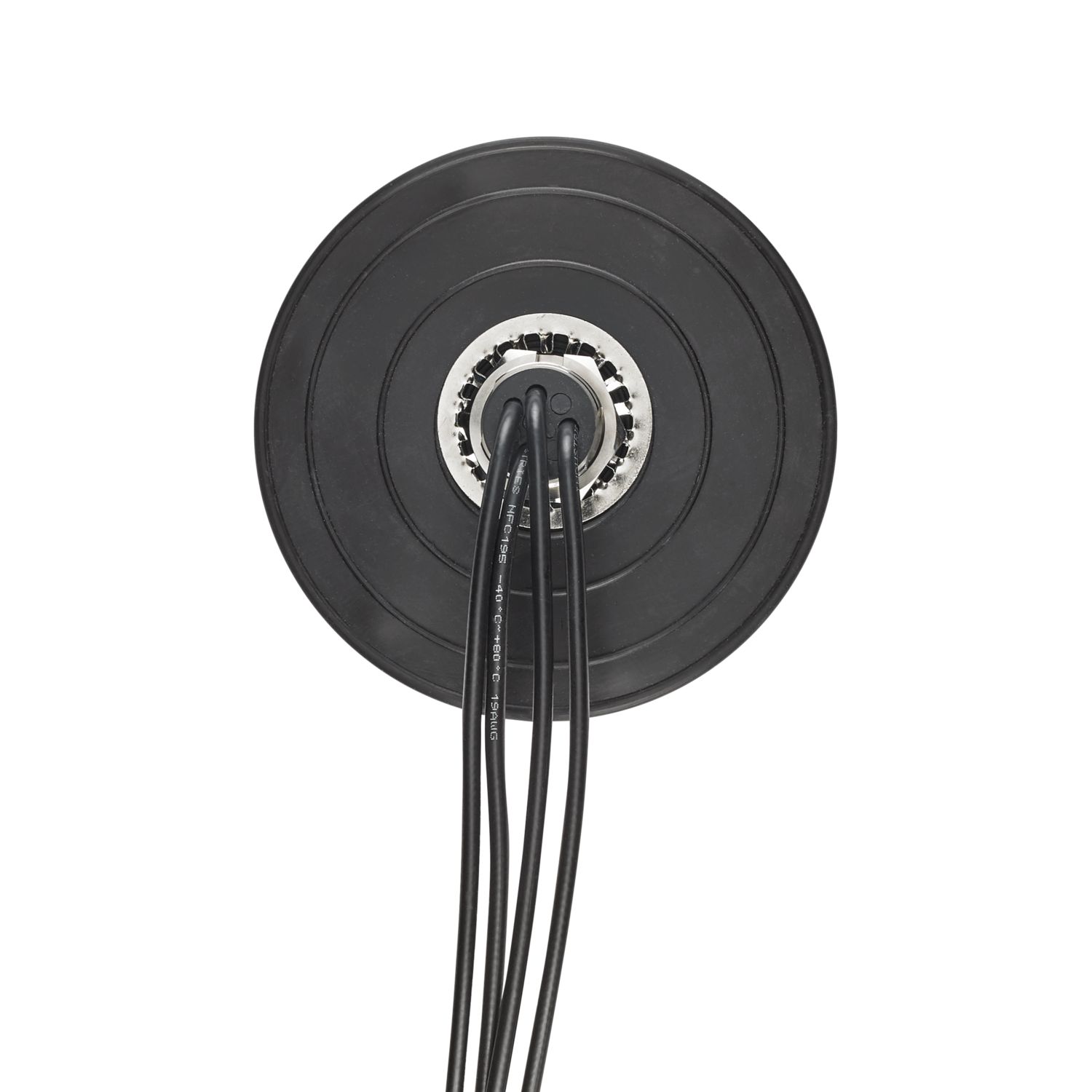

Multiband-Rundstrahlantenne 4x4 MIMO mit Vandalenschutz für Schaltschrankmontage, Frequenzband: 0,6 GHz ... 7,1 GHz, Gewinn: 3 dBi ... 5 dBi, Schutzart: IP67, stoßfest: IK08, Anschluss: 4 x SMA (male), inkl. 2-m-Anschlusskabel
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Lieferumfang | inklusive 4 x 2-Meter-Kabel |
| Abstrahlcharakteristik | Omnidirektional |
| Gewinn | 3 dBi (617 MHz ... 960 MHz) |
| 4 dBi (1,7 GHz ... 2,7 GHz) | |
| 5 dBi (3,3 GHz ... 7,1 GHz) | |
| Öffnungswinkel vertikal | 65 ° (617 MHz ... 960 MHz) |
| 50 ° (1,7 GHz ... 5 GHz) | |
| 35 ° (5,1 GHz ... 5,9 GHz) | |
| 30 ° (5,9 GHz ... 7,1 GHz) | |
| Öffnungswinkel horizontal | 360 ° |
| Polarisation | linear vertikal |
| Frequenzband | 2,4 GHz |
| 5 GHz | |
| 6 GHz | |
| Frequenzbereich | 0,6 GHz ... 7,1 GHz |
| Impedanz | 50 Ω |
| Leistung maximal | 5,00 W |
| Stehwellenverhältnis VSWR im 50-Ω-System | ≤ 2,50 |
| Anschlusstechnik | |
| Anschlussart | SMA (male) |
| Maßzeichnung |
|
| Höhe | 50 mm |
| Durchmesser | 141 mm |
| Material (Radom) | Polycarbonat |
| ABS | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Leitungslänge | 2,00 mm |
| Leitungstyp | J195 |
| Leitungsaußendurchmesser | 5,00 mm |
| Kleinster Biegeradius, fest verlegt | 25 mm |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | Vibration (Betrieb): 9g je Raumrichtung, 10 Hz ... 55 Hz, Amplitude ±1,5 mm |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Schlagfestigkeit | IK08 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Montageart | Schaltschrankmontage |
| Montagehinweis | Außen- und Innenbereich |
Kompatible Produkte
Ihre Vorteile
Optimal geeignet für frei bewegliche oder stationäre Anwendungen in 4G/5G-Mobilfunknetzen oder mit 2,4 GHz, 5 GHz oder 6 GHz
Universeller Einsatz durch großen Frequenzbereich
4x4 MIMO, 4-in1-Antenne in einem einzigen Gehäuse
Stoßfestes Gehäuse (IK08)
Zukunftssicherheit durch die Verwendung von bleifreien Materialien
