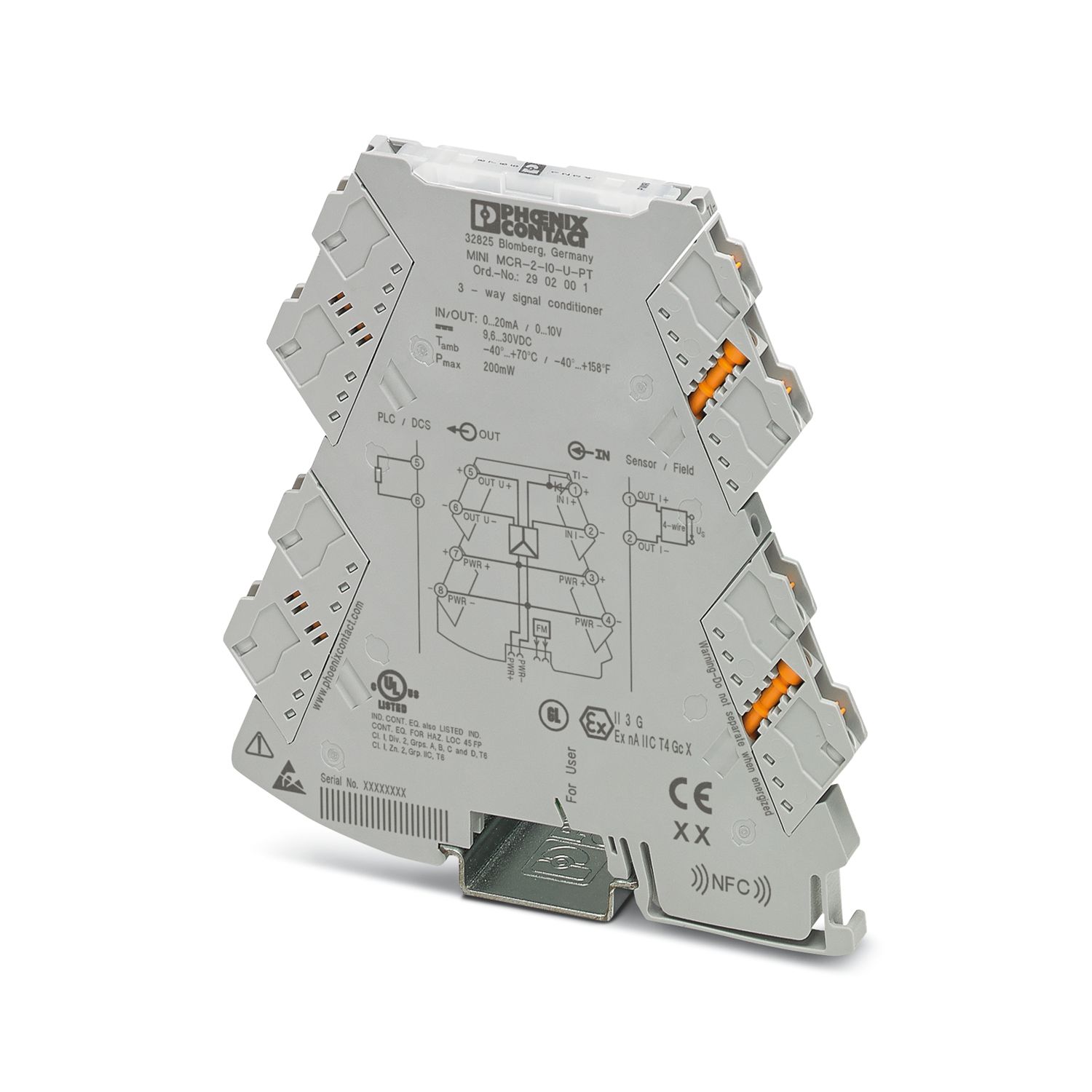

MINI MCR-2-I0-U-PT - Trennverstärker

2902001

3-Wege-Trennverstärker mit steckbarer Anschlusstechnik zur galvanischen Trennung von Analogsignalen. Eingangssignal: 0 mA ... 20 mA, Ausgangssignal: 0 V ... 10 V, Push-in-Anschlusstechnik

Kostenloser Download verfügbar. Downloads

Produktdetails

Produktbeschreibung

Nutzungsbeschränkung
EMV-Hinweis	EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Produkttyp	Trennverstärker
Produktfamilie	MINI Analog Pro
Anzahl der Kanäle	1
Ausführung	Trennverstärker
Isolationseigenschaften: GB Standard
Überspannungskategorie	II
Verschmutzungsgrad	2

Galvanische Trennung	3-Wege-Trennung
Galvanische Trennung zwischen Eingang und Ausgang	ja
Grenzfrequenz (3 dB)	 30 Hz
Schutzbeschaltung	Transientenschutz
Sprungantwort (10-90%)	 10 ms
Temperaturkoeffizient maximal	0,01 %/K
Temperaturkoeffizient typisch	0,01 %/K
Übertragungsfehler maximal	0,1 % (vom Endwert)
Galvanische Trennung Eingang/Ausgang/Versorgung
Bemessungsisolationsspannung	300 V_eff
Prüfspannung	3 kV AC (50 Hz, 60 s)
Isolierung	Verstärkte Isolierung nach IEC/EN 61010-1
Versorgung
Versorgungsnennspannung	24 V DC
Versorgungsspannungsbereich	9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme typisch	25 mA (24 V DC)
	54 mA (12 V DC)
Leistungsaufnahme	≤ 200 mW (9,6 V DC)

Signal: Strom
Anzahl der Eingänge	1
Konfigurierbar/Programmierbar	nein
Eingangssignal Strom	0 mA ... 20 mA
Eingangswiderstand Stromeingang	ca. 63 Ω (+0,7 V für Prüfdiode)

Signal: Spannung
Anzahl der Ausgänge	1
Konfigurierbar/Programmierbar	nein
Ausgangssignal Spannung	0 V ... 10 V
Ausgangssignal Spannung maximal	11 V
Kurzschlussstrom	< 15 mA
Bürde/Ausgangslast Spannungsausgang	≥ 10 kΩ
Ripple	< 20 mV_SS (10 kΩ)

Anschlussart	Push-in-Anschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm² (mit Aderendhülse)
	0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12 (flexibel)

Ex-Installation (EPL)	Gc
	Div. 2

Statusanzeige	LED grün (Versorgungsspannung)

Breite	6,2 mm
Höhe	109,81 mm
Tiefe	119,2 mm

Farbe	grau (RAL 7042)
Material Gehäuse	PBT
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 2
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 2

Umgebungsbedingungen
Schutzart	IP20 (nicht von UL bewertet)
Umgebungstemperatur (Betrieb)	-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (keine Betauung)

CE
Zertifikat	CE-konform
ATEX
Kennzeichnung	 II 3 G Ex ec IIC T4 Gc
Zertifikat	BVS 19 ATEX E 047 X
IECEx
Kennzeichnung	Ex ec IIC T4 Gc
Zertifikat	IECEx BVS 19.0041X
CCC / China-Ex
Kennzeichnung	Ex ec IIC T4 Gc
UL, USA / Kanada
Kennzeichnung	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
Schiffbau-Zulassung
Zertifikat	DNV GL TAA00002UA
EAC Ex
Kennzeichnung	 2Ex ec IIC T4 Gc
Zertifikat	BY/112 02.01 TP012 103.01 00079
Schiffbau-Daten
Temperature	B
Humidity	B
Vibration	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie
Störfestigkeit	EN 61000-6-2
Hinweis	Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Störabstrahlung
Normen/Bestimmungen	EN 61000-6-4
Entladung statischer Elektrizität
Normen/Bestimmungen	EN 61000-4-2
Entladung statischer Elektrizität
Bemerkung	Es sind Schutzmaßnahmen gegen elektrostatische Entladung zu treffen.
Elektromagnetisches HF-Feld
Benennung	Elektromagnetisches HF-Feld
Normen/Bestimmungen	EN 61000-4-3
Schnelle Transienten (Burst)
Benennung	Schnelle transiente Störungen (Burst)
Normen/Bestimmungen	EN 61000-4-4
Stoßstrombelastung (Surge)
Normen/Bestimmungen	EN 61000-4-5
Leitungsgeführte Beeinflussung
Benennung	Leitungsgeführte Störgrößen
Normen/Bestimmungen	EN 61000-4-6

Galvanische Trennung	3-Wege-Trennung
GB Standard
Normen/Bestimmungen	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Montageart	Tragschienenmontage
Montagehinweis	Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
Einbaulage	beliebig

Kaufmännische Daten

Artikelnummer	2902001
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	G10
Produktschlüssel	DK1121
Katalogseite	Seite 76 (C-5-2019)
GTIN	4046356651837
Gewicht pro Stück (inklusive Verpackung)	107,2 g
Gewicht pro Stück (exklusive Verpackung)	97 g
Zolltarifnummer	85437090
Ursprungsland	DE

Klassifikationen

Zulassungen

Environmental product compliance

Kompatible Produkte

Zubehör

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-Nr.: 79-94-7)
SCIP	36eb3bd4-4483-4fbb-99e0-a98b64842f44
