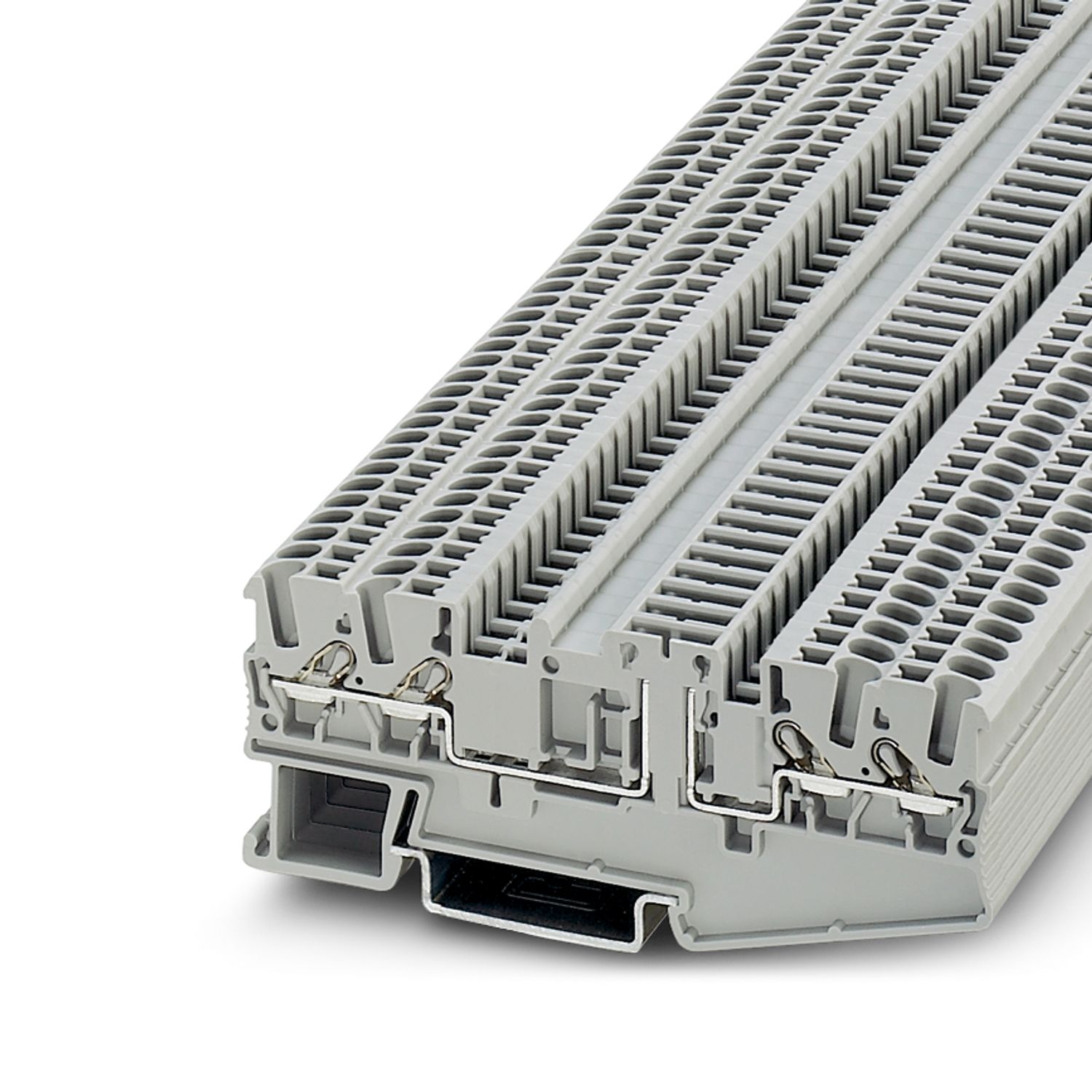

DT 2,5-QUATTRO-TG - Durchgangsklemme - 3054383

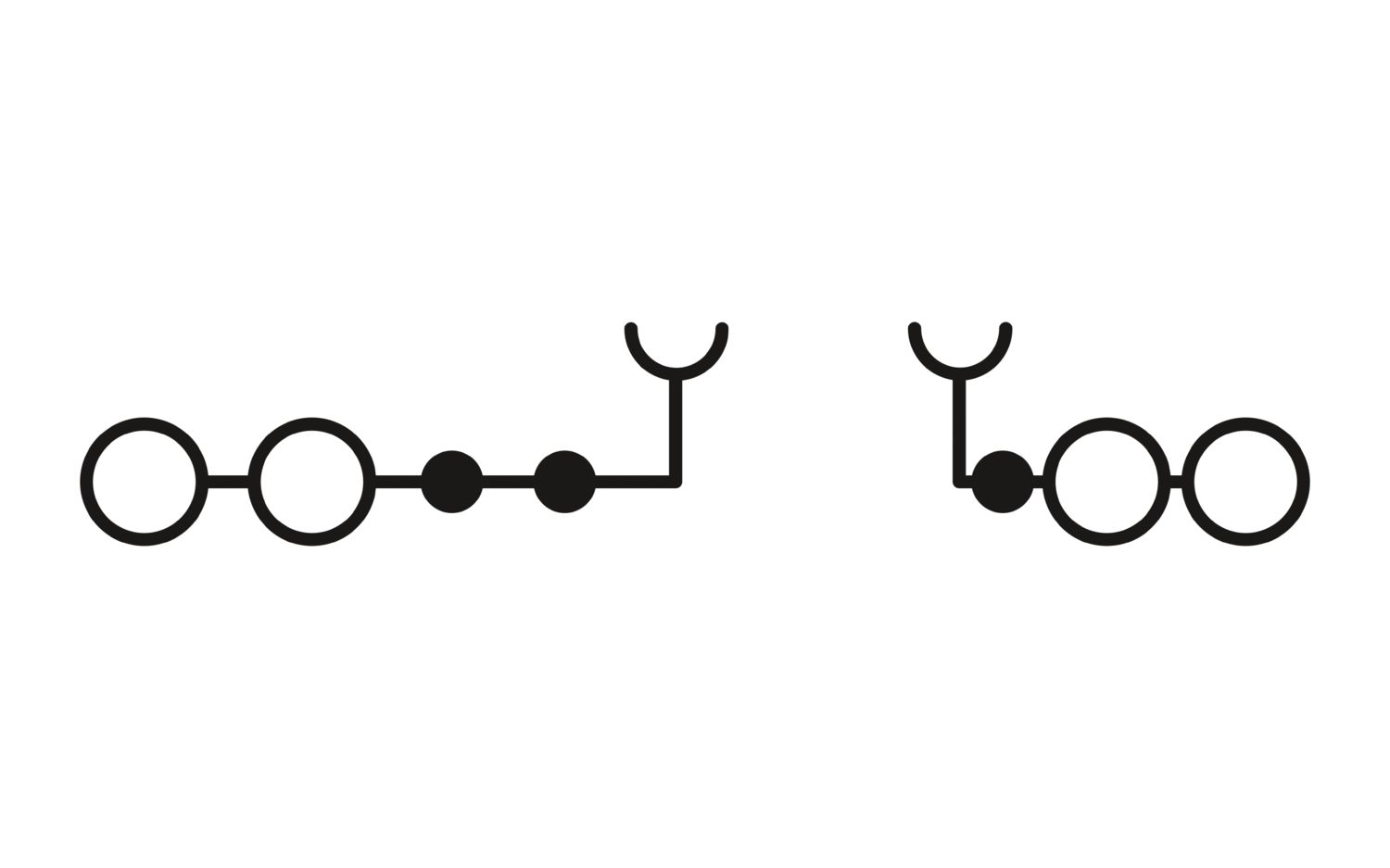

Produkttyp	Trennklemme
Anzahl der Anschlüsse	4
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	6 kV

Anzahl der Anschlüsse pro Etage	4
1. Etage
Anschlussart	Schenkelfederanschluss
Abisolierlänge	8 mm ... 10 mm
Lehrdorn	A3
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt AWG	24 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm²
Nennstrom	20 A
Belastungsstrom maximal	20 A (bei 4 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennspannung	400 V (Der Strom wird durch die Bauelemente- und Sicherungsstecker bestimmt.)

Breite	5,2 mm
Deckelbreite	2,2 mm
Höhe	35,3 mm

Farbe	grau
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Stoßspannungsprüfung
Prüfspannung Sollwert	7,3 kV
Ergebnis	Prüfung bestanden
Erwärmungsprüfung
Anforderung Erwärmungsprüfung	Temperaturerhöhung ≤ 45 K
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 2,5 mm²	0,3 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	1,89 kV
Ergebnis	Prüfung bestanden

Mechanische Festigkeit
Ergebnis	Prüfung bestanden
Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35
Prüfkraft Sollwert	1 N
Ergebnis	Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit	10 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,2 mm² / 0,2 kg
		2,5 mm² / 0,7 kg
		4 mm² / 0,9 kg
Ergebnis	Prüfung bestanden

Alterung
Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-Pegel	0,02g²/Hz
Beschleunigung	0,8g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung	5g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

DT 2,5-QUATTRO-TG - Durchgangsklemme

3054383

Produktdetails

Kompatible Produkte

Artikelnummer	3054383
Verpackungseinheit	50 Stück
Mindestbestellmenge	50 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Rabattgruppe	B10
Produktschlüssel	BE2232
GTIN	4046356143271
Gewicht pro Stück (inklusive Verpackung)	10,507 g
Gewicht pro Stück (exklusive Verpackung)	10,507 g
Zolltarifnummer	85369010
Ursprungsland	PL

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Mechanische Daten
Offene Seitenwand	Ja

Montageart	NS 35/7,5
Montageart		NS 35/15
