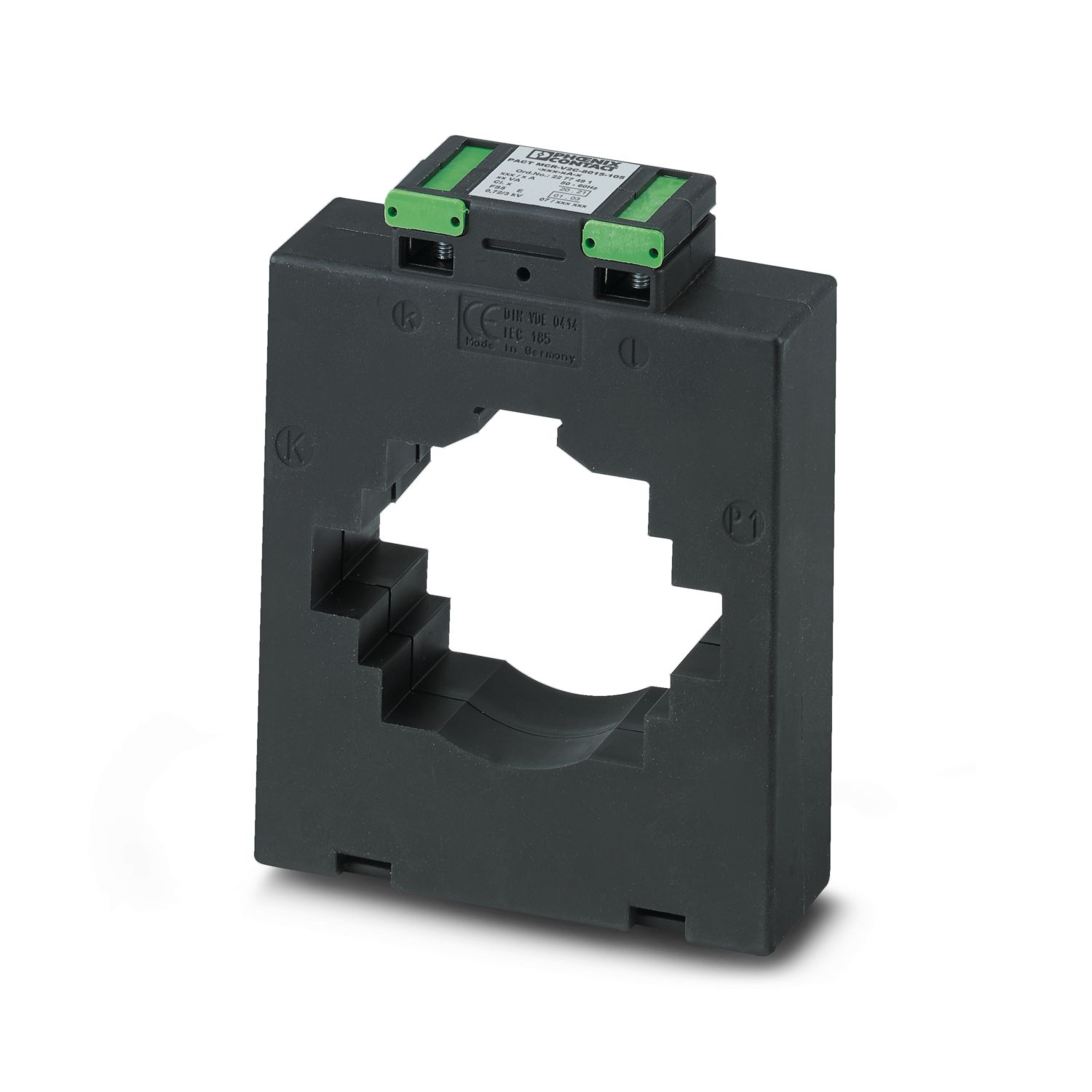

PACT MCR-V2C- 8015-105 - Stromwandler - 2277491

Artikeleigenschaften

Produkttyp	Stromwandler

Elektrische Eigenschaften

Bemessungsisolationsspannung	1 kV (Phase/Neutralleiter)
Allgemein
Eichfähig	ja
Wandlertyp	Aufsteckstromwandler

Eingangsdaten

Stromwandler
Bemessungsleistung	2,5 VA
		5 VA
		10 VA
		15 VA
		20 VA
Thermischer Bemessungskurzzeitstrom	I_th = 60 * I_n
Thermischer Bemessungsdauerstrom	I_d = 1,2 * I_n
Bemessungsstoßstrom	I_dyn = 2,5 * I_th
Bemessungsfrequenz f_n	50 Hz
Bemessungsfrequenz f_n		60 Hz
Primärer Bemessungsstrom I_pn	0 A ... 400 A
		0 A ... 500 A
		0 A ... 600 A
		0 A ... 750 A
		0 A ... 800 A
		0 A ... 1000 A
		0 A ... 1200 A
		0 A ... 1250 A
		0 A ... 1500 A
Eichfähig	ja
Wandlertyp	Aufsteckstromwandler

Ausgangsdaten

Signal
Sekundärer Bemessungsstrom I_sn	1 A AC (typabhängig)
	5 A AC (typabhängig)
Überstrom-Begrenzungsfaktor	FS 5
Genauigkeitsklasse	0,2 (typabhängig)
	0,5 (typabhängig)
	1 (typabhängig)
	0,2S (typabhängig)
	0,5S (typabhängig)

Anschlussdaten

Anschlussart	Schraubanschluss
Leiterquerschnitt flexibel	2x 2,5 mm² ... 4 mm² (Sekundärklemmen)

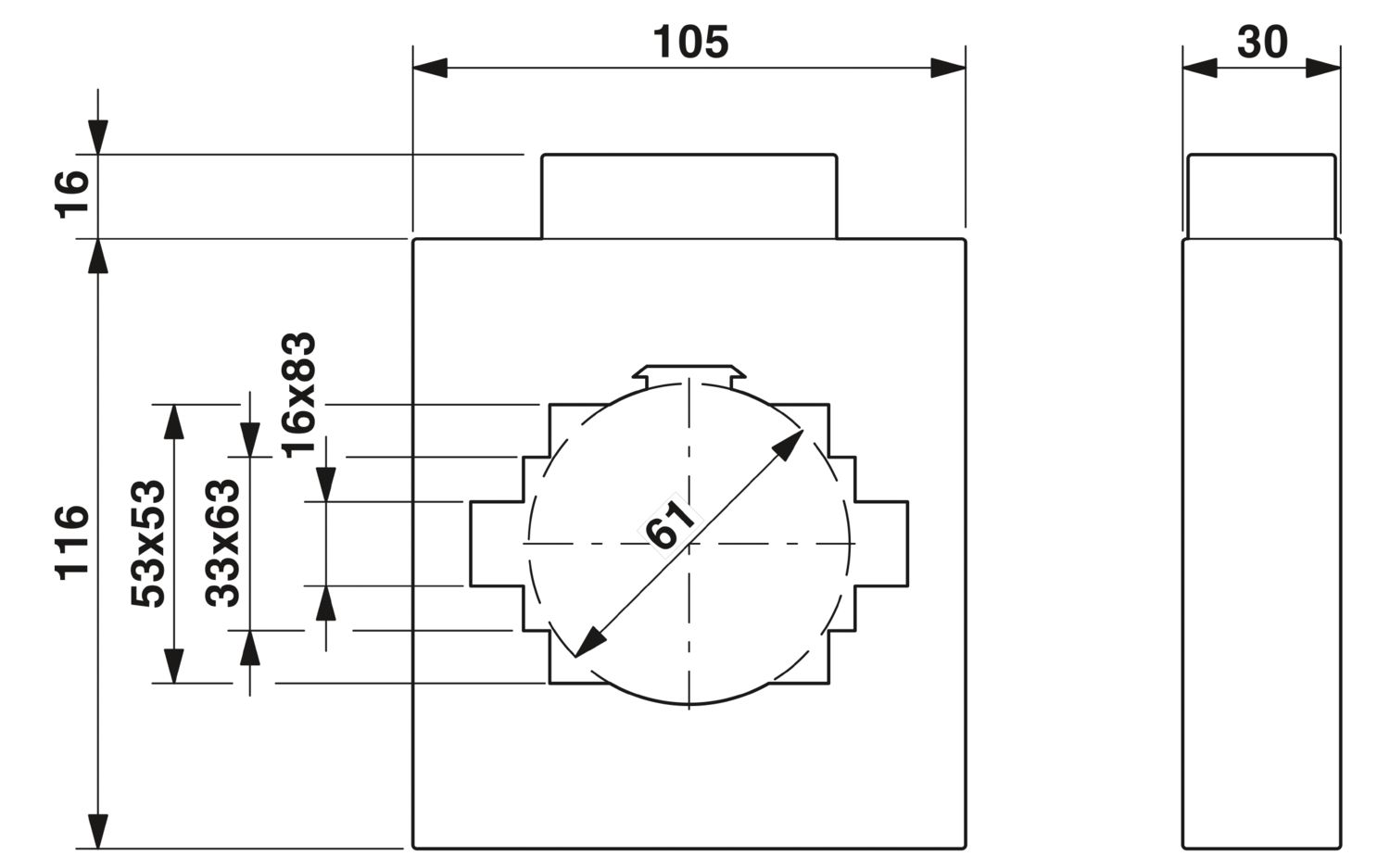

Maße

Artikelabmessungen
Breite	30 mm
Höhe	132 mm
Tiefe	105 mm
Artikelabmessungen bei alternativer Montage
Breite	105 mm
Höhe	132 mm
Tiefe	30 mm
Kupferschiene
Breite	80 mm
Höhe	15 mm
Kupferschiene 2
Breite	60 mm
Höhe	10 mm
Kupferschiene 3
Breite	50 mm
Höhe	10 mm
Rundleiter
Durchmesser	61 mm

Materialangaben

Farbe	schwarz (RAL 9005)
Material Gehäuse	PA 6.6

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-25 °C ... 40 °C
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 40 °C
Zulässige Luftfeuchtigkeit (Betrieb)	Einsatz nur in Innenräumen, keine Betauung
Isolierstoffklasse	E

Normen und Bestimmungen

Normen/Bestimmungen	EN 50178
Normen/Bestimmungen		EN 61869

Artikelnummer	2277491
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel	CMMA11
Produktschlüssel	CMMA11
Gewicht pro Stück (inklusive Verpackung)	470 g
Gewicht pro Stück (exklusive Verpackung)	470 g
Zolltarifnummer	85043129
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
