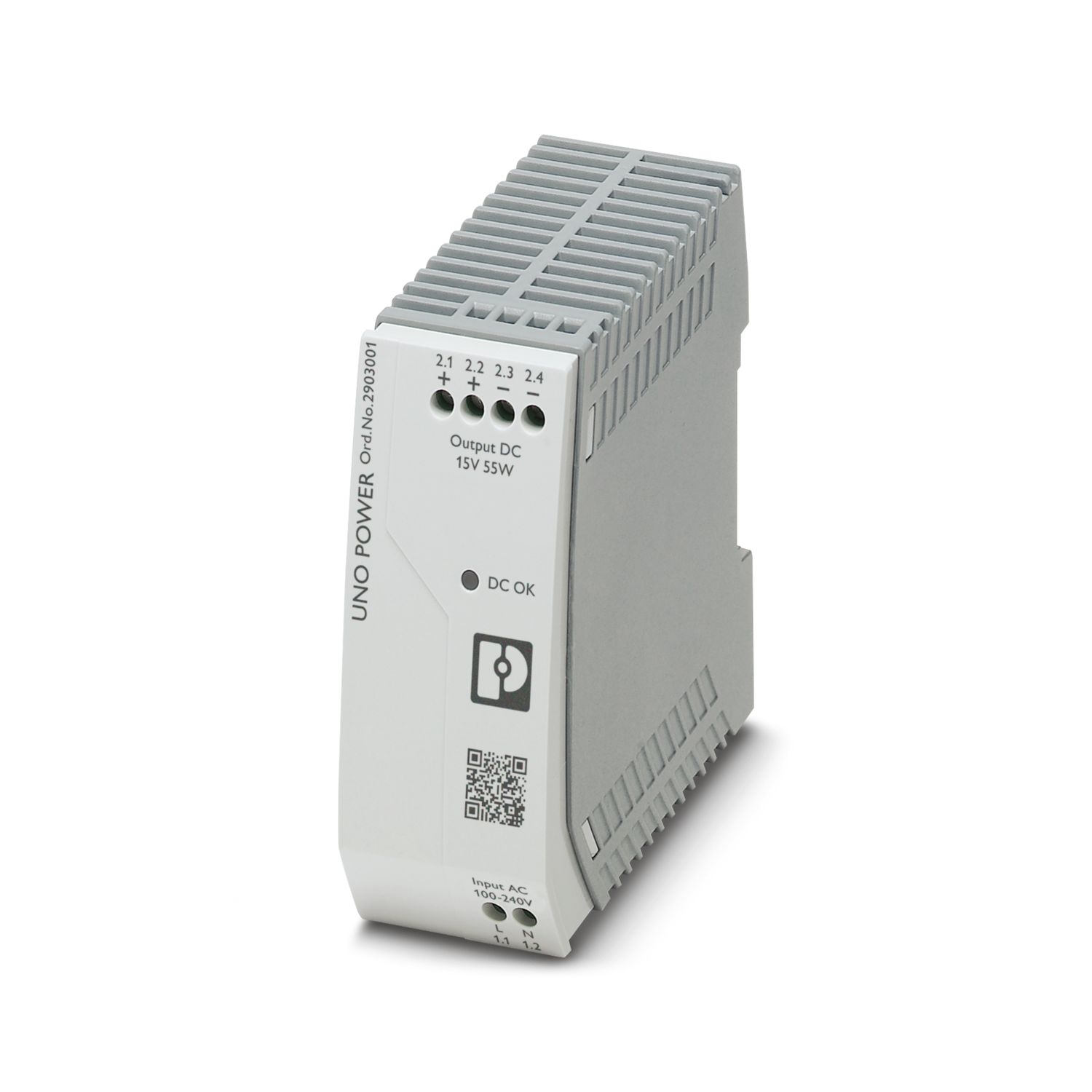

UNO-PS/1AC/15DC/ 55W - Stromversorgung - 2903001

Eingangsdaten

AC-Betrieb
Eingangsnennspannungsbereich	100 V AC ... 240 V AC
Eingangsspannungsbereich	85 V AC ... 264 V AC
Eingangsspannungsbereich AC	85 V AC ... 264 V AC
Spannungsart der Versorgungsspannung	AC
Einschaltstromstoß	< 25 A (typ.)
Einschaltstromstoßintegral (I²t)	< 0,5 A²s (typ.)
Frequenzbereich (f_N)	50 Hz ... 60 Hz ±10 %
Netzausfallüberbrückungszeit	> 25 ms (120 V AC)
Netzausfallüberbrückungszeit		> 90 ms (230 V AC)
Stromaufnahme	typ. 1,3 A (100 V AC)
Stromaufnahme		typ. 0,6 A (240 V AC)
Nennleistungsaufnahme	127,6 VA
Schutzbeschaltung	Transientenüberspannungsschutz; Varistor
Leistungsfaktor (cos phi)	0,49
Einschaltzeit typisch	< 1 s
Eingangssicherung	3,15 A (träge, intern)
Auswahl geeigneter Sicherung für den Eingangsschutz	6 A ... 16 A (Charakteristik B, C, D, K)

Ausgangsdaten

Wirkungsgrad	typ. 87 % (120 V AC)
Wirkungsgrad		typ. 88 % (230 V AC)
Ausgangscharakteristik	HICCUP
Nennausgangsspannung	15 V DC
Nennausgangsstrom (I_N)	3,7 A (-25 °C ... 55 °C)
Derating	55 °C ... 70 °C (2,5 %/K)
Rückspeisefestigkeit	< 25 V DC
Schutz gegen Überspannung am Ausgang (OVP)	≤ 25 V DC
Regelabweichung	< 1 % (Laständerung statisch 10 % ... 90 %)
		< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz)
		< 0,1 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit	< 50 mV_SS (bei Nennwerten)
Kurzschlussfest	ja
Ausgangsleistung	55 W
Verlustleistung Leerlauf maximal	< 0,3 W
Verlustleistung Nennlast maximal	< 7 W
Anstiegszeit	< 0,5 s (U_OUT (10 % ... 90 %))
Antwortzeit	< 2 ms
Parallelschaltbarkeit	ja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeit	ja

Anschlussdaten

Eingang
Anschlussart	Schraubanschluss
Leiterquerschnitt starr min	0,2 mm²
Leiterquerschnitt starr max	2,5 mm²
Leiterquerschnitt flexibel min.	0,2 mm²
Leiterquerschnitt flexibel max.	2,5 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.	0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.	2,5 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.	0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.	2,5 mm²
Leiterquerschnitt AWG min	24
Leiterquerschnitt AWG max	14
Abisolierlänge	8 mm
Schraubengewinde	M3
Anzugsdrehmoment min	0,5 Nm
Anzugsdrehmoment max	0,6 Nm
Ausgang
Anschlussart	Schraubanschluss
Leiterquerschnitt starr min	0,2 mm²
Leiterquerschnitt starr max	2,5 mm²
Leiterquerschnitt flexibel min.	0,2 mm²
Leiterquerschnitt flexibel max.	2,5 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.	0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.	2,5 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.	0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.	2,5 mm²
Leiterquerschnitt AWG min	24
Leiterquerschnitt AWG max	14
Abisolierlänge	8 mm
Schraubengewinde	M3
Anzugsdrehmoment min	0,5 Nm
Anzugsdrehmoment max	0,6 Nm

Signalisierung

Signalisierungsarten	LED

Elektrische Eigenschaften

Anzahl Phasen	1
Isolationsspannung Eingang/Ausgang	4 kV AC (Typprüfung)
	3 kV AC (Stückprüfung)

Artikeleigenschaften

Produkttyp	Stromversorgung
Produktfamilie	UNO POWER
MTBF (IEC 61709, SN 29500)	> 647000 h (40 °C)
Isolationseigenschaften
Schutzklasse	II (im geschlossenen Schaltschrank)
Verschmutzungsgrad	2

Maße

Breite	35 mm
Höhe	90 mm
Tiefe	84 mm
Einbaumaß
Einbauabstand rechts/links	0 mm / 0 mm
Einbauabstand oben/unten	30 mm / 30 mm

Montage

Montageart	Tragschienenmontage
Montagehinweis	anreihbar: horizontal 0 mm, vertikal 30 mm
Einbaulage	waagerechte Tragschiene NS 35, EN 60715
Schutzlackiert	nein

Materialangaben

Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen)	V0
Gehäusematerial	Kunststoff
Material Gehäuse	PC
Material Fußriegel	POM (Polyoxymethylene)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Klimaklasse	3K22 (nach EN 60721-3-3)
Max. zul. Luftfeuchtigkeit (Betrieb)	≤ 95 % (bei 25 °C, keine Betauung)
Schock	18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)	< 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.

Normen und Bestimmungen

Norm - Begrenzung Netz-Oberschwingungsströme	EN 61000-3-2
Norm - Elektrische Sicherheit	IEC 62368-1 (SELV)
Norm - Schutzkleinspannung	IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Norm - Sichere Trennung	DIN VDE 0100-410
Norm - Sicherheit von Transformatoren	EN 61558-2-16
Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche	EN 61000-4-11
Netzspannungseinbrüche
Normbezeichnung	Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche
Normen/Bestimmungen	SEMI F47 - 0706 (180 V AC)

Zulassungen

CSA	CAN/CSA-C22.2 No. 60950-1-07
	CSA-C22.2 No. 107.1-01
	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4A (Hazardous Location)
UL-Zulassungen	UL/C-UL Listed UL 508
	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4A (Hazardous Location)
	UL/C-UL Recognized UL 60950-1
Konformität/Zulassungen
SIL gemäß IEC 61508	0

EMV-Daten

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie	Konformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen Störaussendung	EN 61000-6-3
EMV-Anforderungen Störaussendung		EN 61000-6-4
EMV-Anforderungen Störfestigkeit	EN 61000-6-1
EMV-Anforderungen Störfestigkeit		EN 61000-6-2
Entladung statischer Elektrizität
Normen/Bestimmungen	EN 61000-4-2
Entladung statischer Elektrizität
Kontaktentladung	6 kV (Prüfschärfegrad 3)
Luftentladung	8 kV (Prüfschärfegrad 3)
Bemerkung	Kriterium B
Elektromagnetisches HF-Feld
Normen/Bestimmungen	EN 61000-4-3
Elektromagnetisches HF-Feld
Frequenzbereich	80 MHz ... 1 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Frequenzbereich	1 GHz ... 6 GHz
Prüffeldstärke	10 V/m (Prüfschärfegrad 3)
Bemerkung	Kriterium A
Schnelle Transienten (Burst)
Normen/Bestimmungen	EN 61000-4-4
Schnelle Transienten (Burst)
Eingang	4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang	2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Bemerkung	Kriterium A
Stoßspannungsbelastung (Surge)
Normen/Bestimmungen	EN 61000-4-5
Stoßspannungsbelastung (Surge)
Eingang	2 kV (Prüfschärfegrad 3 - symmetrisch)
Eingang		4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang	1 kV (Prüfschärfegrad 2 - symmetrisch)
Ausgang		2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Bemerkung	Kriterium A
Leitungsgeführte Beeinflussung
Normen/Bestimmungen	EN 61000-4-6
Leitungsgeführte Beeinflussung
Eingang/Ausgang	unsymmetrisch
Frequenzbereich	0,15 MHz ... 80 MHz
Bemerkung	Kriterium A
Spannung	10 V (Prüfschärfegrad 3)
Spannungseinbrüche
Normen/Bestimmungen	EN 61000-4-11
Spannung	230 V AC
Frequenz	50 Hz
Spannungseinbruch	70 %
Anzahl der Perioden	25 Perioden
Zusatztext	Klasse 3
Bemerkung	Kriterium A
Spannungseinbruch	40 %
Anzahl der Perioden	10 Perioden
Zusatztext	Klasse 3
Bemerkung	Kriterium A
Spannungseinbruch	0 %
Anzahl der Perioden	1 Periode
Zusatztext	Klasse 3
Bemerkung	Kriterium A
Störaussendung
Normen/Bestimmungen	EN 61000-6-3
Funkstörspannung nach EN 55011	EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Funkstörstrahlung nach EN 55011	EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Kriterien
Kriterium A	Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B	Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.

Artikelnummer	2903001
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	M10
Produktschlüssel	CMPU19
Katalogseite	Seite 272 (C-4-2019)
GTIN	4046356808729
Gewicht pro Stück (inklusive Verpackung)	254,8 g
Gewicht pro Stück (exklusive Verpackung)	247 g
Zolltarifnummer	85044095
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	6(c), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	06a7b4db-09ad-4e69-af4c-13fe407f7235
EF3.0 Klimawandel
CO2e kg	4,591 kg CO2e
