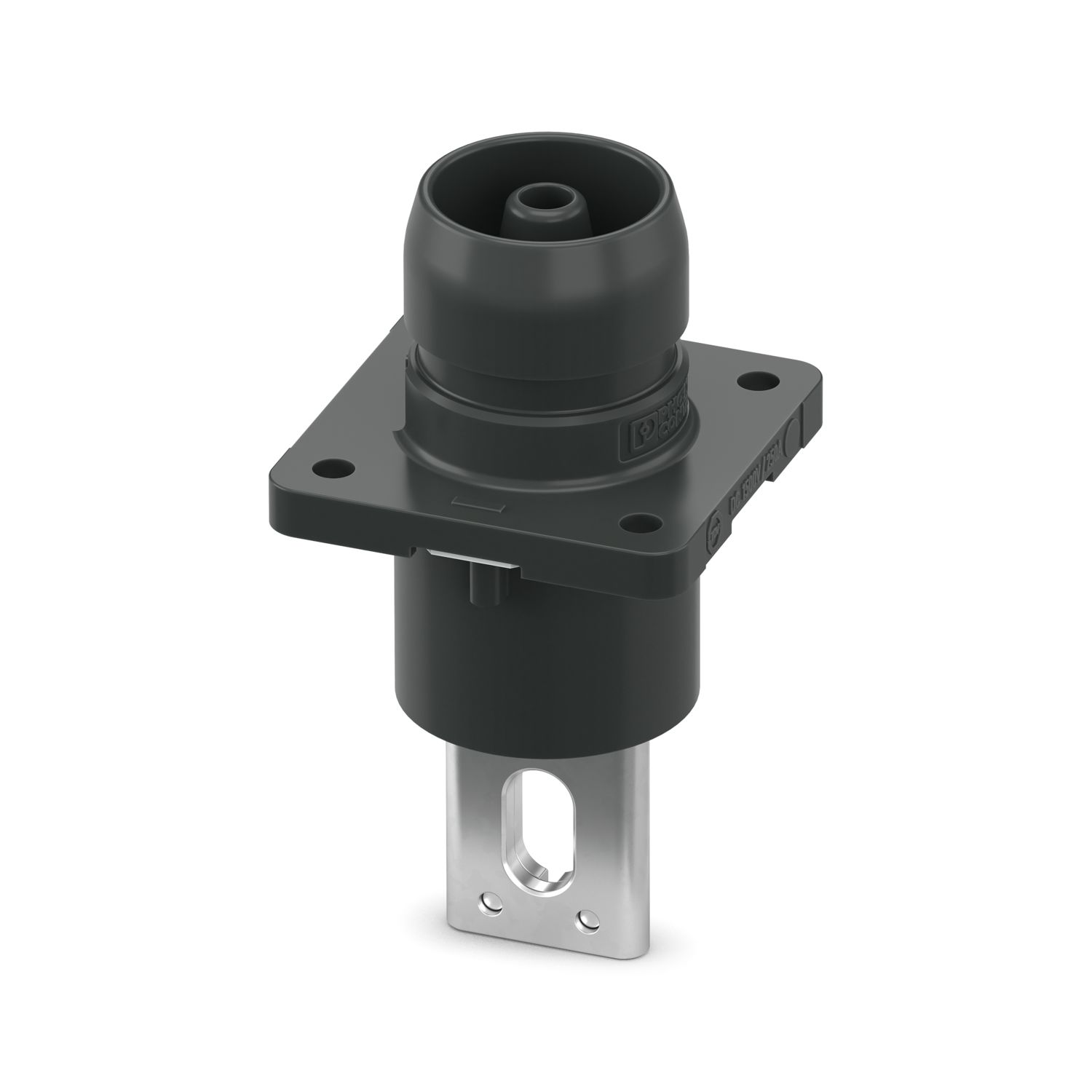

BPC 250 FT B 35-70 BK - Steckverbinder

1571274

Steckverbinder, Artikelfamilie: BPC 250, Farbe: schwarz, Polzahl: 1, Bemessungsspannung: 1500 V DC, Bemessungsstrom: 250 A, Anschlussart: Gewindeanschluss

Produktdetails

Sicherheitshinweis
Sicherheitshinweis	• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich.
	• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist.
	WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben.
	• Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet.
	• Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden.
	• Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten).
	• Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender.
	• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden
	• Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist.
	• Beachten Sie die zugehörigen technischen Daten. Die Angaben finden Sie an diesen Stellen: o Auf dem Produkt o Auf dem Verpackungsetikett o In der mitgelieferten Dokumentation o Im Web unter phoenixcontact.com/products bei dem Produkt
	• Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten.
	• Verschließen Sie nicht gesteckte Steckverbinder mit einer Schutzkappe. Das passende Zubehör ist im Zubehörbereich des Artikels im Web unter phoenixcontact.com/products bei dem Produkt zu finden
	• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich.
	• Betreiben Sie den Steckverbinder nur im vollständig gesteckten und verriegelten Zustand.
	• Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt.
	• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen Sie die Leitung ohne sie zu tordieren.

Produkttyp	Steckverbinder für Energiespeicher
Produktfamilie	BPC 250
Polzahl	1
Isolationseigenschaften
Verschmutzungsgrad	2

Bemessungsspannung (III/2)	1500 V DC
Nennspannung	1500 V DC (III/2,00)
	1000 V AC (III/2,00)
Bemessungsstrom	250 A (bei 70 mm² Leiterquerschnitt, gemäß IEC 61984)
	150 A (bei 35 mm² Leiterquerschnitt, gemäß IEC 61984)
Durchgangswiderstand	≤ 0,5 mΩ
Isolationswiderstand	1000 MΩ
Nennspannung U_N	1500 V

Anschlussart	Gewindeanschluss
Anzugsdrehmoment	... 1 Nm

Farbe	schwarz
Material Gehäuse	Polyamid
Material Kontakt	Kupferlegierung
Material Dichtung	Gummi
Brennbarkeitsklasse nach UL 94	V0
Isolierstoff	PA

Halogenfreiheit	ja

Mechanische Daten
Steckzyklen	100
Steckkraft	≤ 75 N
Ziehkraft	≥ 10 N

Umgebungsbedingungen
Schutzart	IP65 (Das Panel weist eine Bohrung für die Wanddurchführung auf)
	IP67 (Das Panel weist eine Blindbohrung auf)
Umgebungstemperatur (Betrieb)	-40 °C ... 125 °C (inkl. Temperaturerhöhung)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	4000 m

Normbezeichnung	TÜV (PPP 51090B)
Normen/Bestimmungen	UL 4128
	IEC 61984:2008

Kaufmännische Daten

Artikelnummer	1571274
Verpackungseinheit	15 Stück
Mindestbestellmenge	15 Stück
Rabattgruppe	A20
Produktschlüssel	ABLDBA
GTIN	4067923058750
Gewicht pro Stück (inklusive Verpackung)	45,9 g
Gewicht pro Stück (exklusive Verpackung)	42,56 g
Zolltarifnummer	85359000
Ursprungsland	CN

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	1500 V	250 A		35 - 70

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	1500 V	250 A	2 - 2/0

Environmental product compliance

Kompatible Produkte

Ihre Vorteile

Patentierte Bauweise, mit 3 Sicherungen und einer Drehung

Einschaltsperre

Freie Drehbarkeit um 360° und flexible Verdrahtung

Betriebssicherer Mechanismus ist installiert

Fingersicher

Fehlzuordnungs- und kurzschlusssicher

ECLASS-13.0	27440209
ECLASS-15.0	27440209

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
