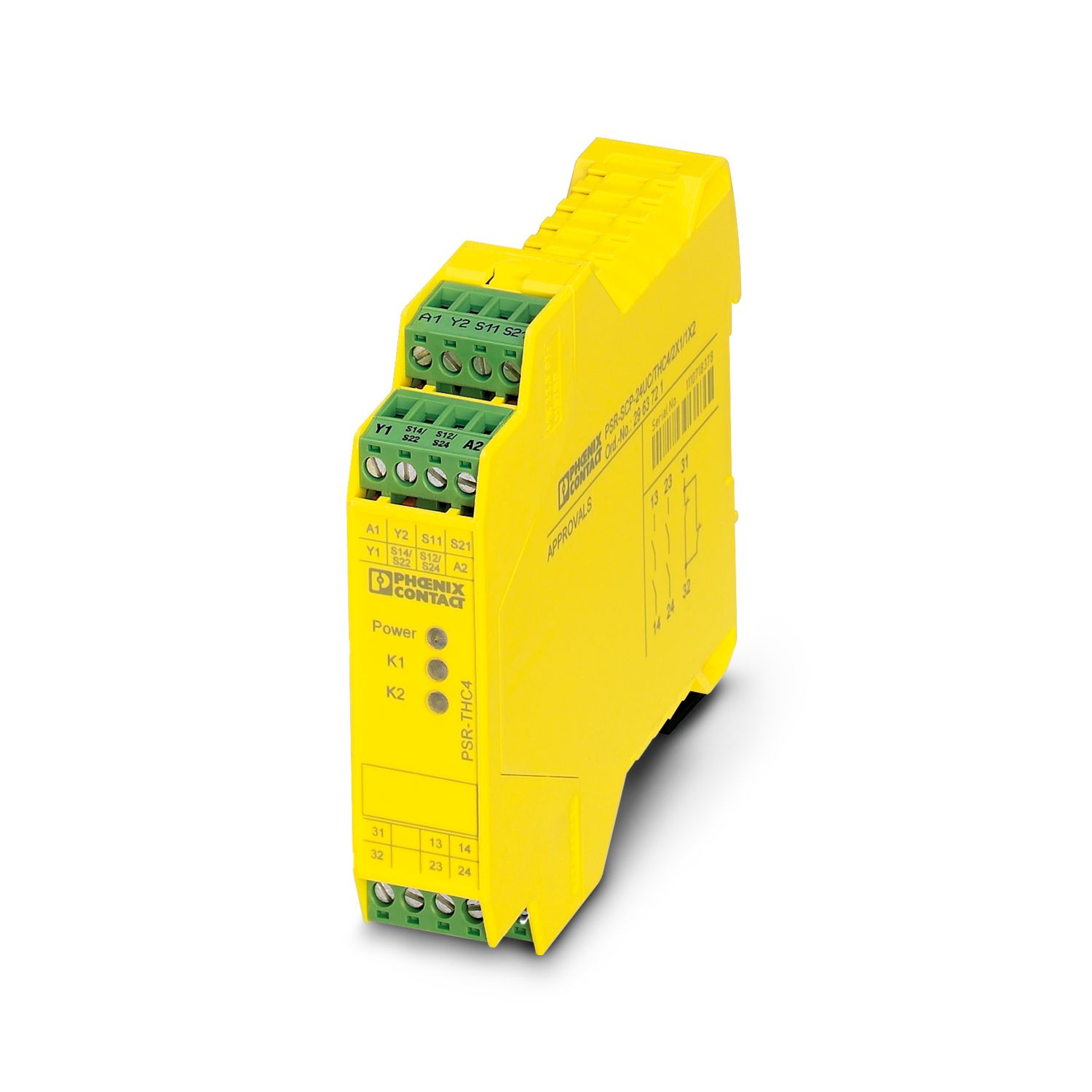

PSR-SCP- 24UC/THC4/2X1/1X2 - Sicherheitsrelais - 2963721

Produktdetails

Technische Daten

Hinweise

Hinweis zur Anwendung
Hinweis zur Anwendung	Nur für den industriellen Einsatz

Artikeleigenschaften

Produkttyp	Sicherheitsrelais
Produktfamilie	PSRclassic
Anwendung	Zweihandsteuerung
	Schutztür
Lebensdauer mechanisch	ca. 10⁷ Schaltspiele
Relaistyp	Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	2

Elektrische Eigenschaften

Maximale Verlustleistung bei Nennbedingung	1,44 W
Nennbetriebsart	100 % ED
Bemessungsisolationsspannung	250 V
Bemessungsstoßspannung / Isolierung	6 kV / Sichere Trennung, verstärkte Isolierung

Eingangsdaten

Allgemein
Eingangsnennspannung U_N	24 V AC/DC
Eingangsspannungsbereich	20,4 V AC/DC ... 26,4 V AC/DC
Eingangsspannungsbereich bezogen auf U_N	0,85 ... 1,1
Typischer Eingangsstrom bei U_N	125 mA AC
	60 mA DC
Spannung an Eingangs-, Start- und Rückführkreis	ca. 24 V DC
Ansprechzeit typisch	50 ms
Rückfallzeit typisch	20 ms
Gleichzeitigkeit	< 0,5 s
Wiederbereitschaftszeit	1 s
Schutzbeschaltung	Sicherung; PTC-Widerstand
	Überspannungsschutz; Suppressordiode
Betriebsspannungsanzeige	LED grün
Statusanzeige	LED (grün)

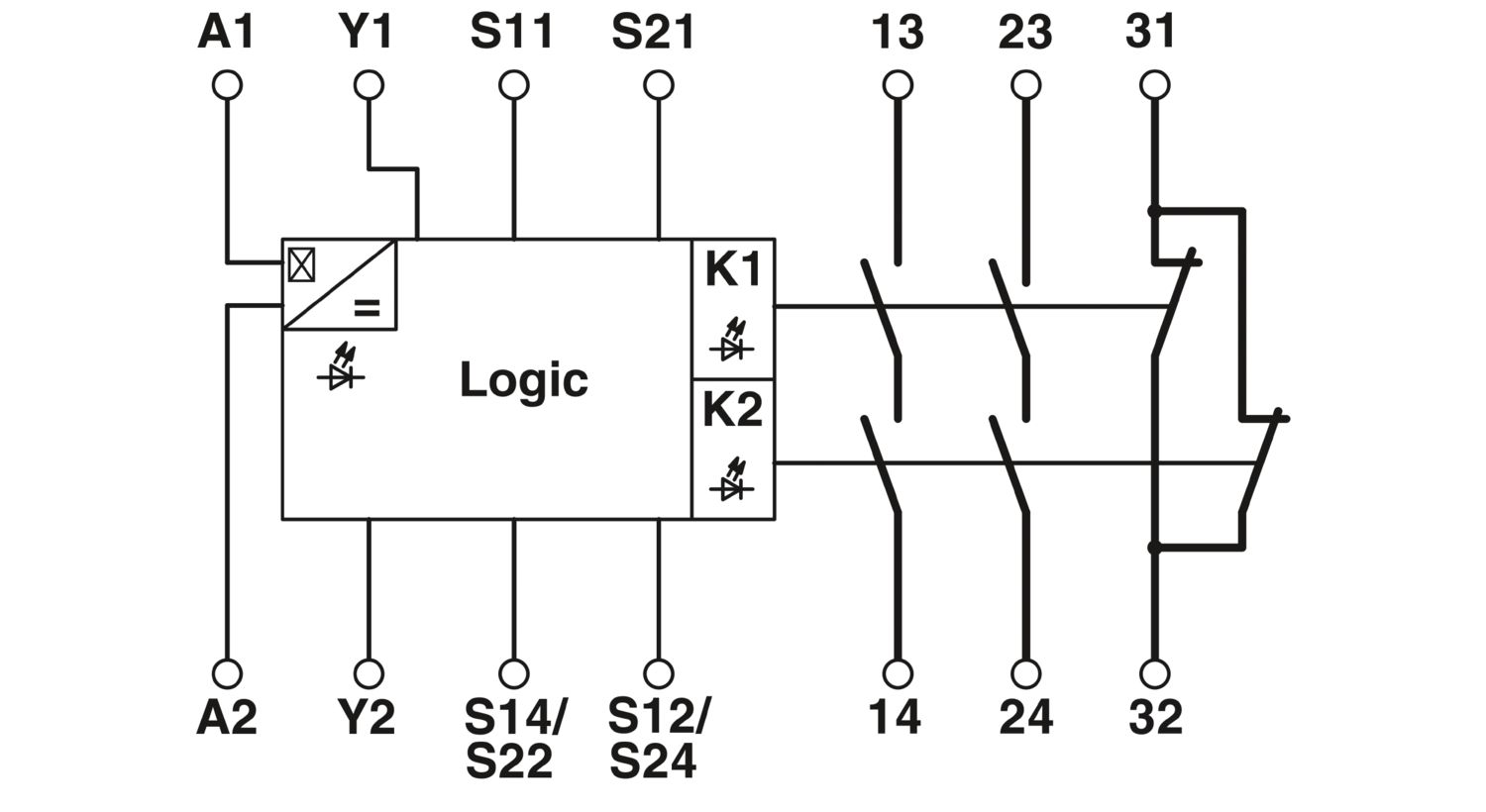

Ausgangsdaten

Kontaktausführung	2 Freigabestrompfade
Kontaktausführung		1 Meldestrompfad
Kontaktmaterial	AgSnO₂, + 0,2 µm Au
Schaltspannung maximal	250 V AC/DC
Schaltspannung minimal	15 V AC/DC
Grenzdauerstrom	6 A (Schließer)
Grenzdauerstrom		5 A (Öffner)
Einschaltstrom maximal	6 A
Einschaltstrom minimal	25 mA
Abschaltleistung (ohmsche Last) maximal	144 W (24 V DC, τ = 0 ms)
		288 W (48 V DC, τ = 0 ms)
		110 W (110 V DC, τ = 0 ms)
		88 W (220 V DC, τ = 0 ms)
		1500 VA (250 V AC, τ = 0 ms)
Abschaltleistung (induktive Last) maximal	42 W (24 V DC, τ = 40 ms)
		42 W (48 V DC, τ = 40 ms)
		42 W (110 V DC, τ = 40 ms)
		42 W (220 V DC, τ = 40 ms)
Schaltleistung minimal	0,4 W
Schaltvermögen (360/h Schaltspiele)	4 A (24 V DC)
Schaltvermögen (360/h Schaltspiele)		4 A (230 V AC)
Schaltvermögen (3600/h Schaltspiele)	2,5 A (24 V (DC13))
Schaltvermögen (3600/h Schaltspiele)		3 A (230 V (AC15))
Ausgangssicherung	10 A gL/gG NEOZED (Schließer)
Ausgangssicherung		6 A gL/gG NEOZED (Öffner)
Relais
Beschreibung des Ausgangs	sicherheitsgerichtete Schließerkontakte
Anzahl der Ausgänge	2

Anschlussdaten

Anschlusstechnik
steckbar	ja
Leiteranschluss
Anschlussart	Schraubanschluss
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Abisolierlänge	7 mm
Schraubengewinde	M3

Maße

Breite	22,5 mm
Höhe	99 mm
Tiefe	114,5 mm

Materialangaben

Farbe (Gehäuse)	gelb (RAL 1018)
Material Gehäuse	PA

Kennwerte

Sicherheitstechnische Daten
Stopp-Kategorie	0
Typklasse	IIIC
Sicherheitstechnische Daten: EN ISO 13849
Kategorie	4
Performance Level (PL)	e
Sicherheitstechnische Daten: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3
Sicherheitstechnische Daten: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3
Sicherheitstechnische Daten: EN IEC 62061
Safety Integrity Level (SIL)	3

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Schutzart Einbauort minimal	IP54
Umgebungstemperatur (Betrieb)	-20 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 70 °C
Einsatzhöhe	max. 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Lagerung/Transport)	75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Max. zul. Luftfeuchtigkeit (Betrieb)	75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock	15g
Vibration (Betrieb)	10 Hz ... 150 Hz, 2g

Zulassungen

Konformität/Zulassungen
Konformität	CE-konform

Montage

Montageart	Tragschienenmontage
Einbaulage	beliebig

Kaufmännische Daten

Artikelnummer	2963721
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	P10
Produktschlüssel	DNA141
Katalogseite	Seite 231 (C-6-2019)
GTIN	4017918818692
Gewicht pro Stück (inklusive Verpackung)	220,25 g
Gewicht pro Stück (exklusive Verpackung)	163,12 g
Zolltarifnummer	85371098
Ursprungsland	DE

Klassifikationen

Zulassungen

Environmental product compliance

Kompatible Produkte

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	ad09c00b-7a7f-44ce-99b7-1943080c4694
