SAC-5P-M12MS/ 5,0-500/FS SH BK
-
Sensor-/Aktor-Kabel
1203668
Sensor-/Aktor-Kabel, 5-polig, PVC, grau RAL 7001, geschirmt, Stecker gerade M12, Kodierung: A, auf Buchse gerade M12, Kodierung: A, Kabellänge: 5 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Polzahl | 5 |
| Anzahl der Kabelabgänge | 1 |
| Kodierung | A |
| Material Dichtung | NBR |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU |
| Material Verschraubung | Zinkdruckguss |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A |
| Leitungslänge | 5 m |
| PVC grau [500] | |
| Maßzeichnung |
|
| Leitungsgewicht | 55 kg/km |
| Polzahl | 5 |
| Geschirmt | ja |
| Leitungstyp | PVC grau [500] |
| Leiteraufbau Signalleitung | 42x 0,10 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 5x 0,34 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,35 mm ±0,02 mm |
| Leitungsaußendurchmesser | 5,90 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | grau RAL 7001 |
| Material Leiter | blanke Cu-Litze |
| Material Füller | PVC |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, weiß, blau, schwarz, grau |
| Wandstärke Isolierung | ≥ 0,23 mm (Aderisolierung) |
| ≥ 0,76 mm (Außenmantel) | |

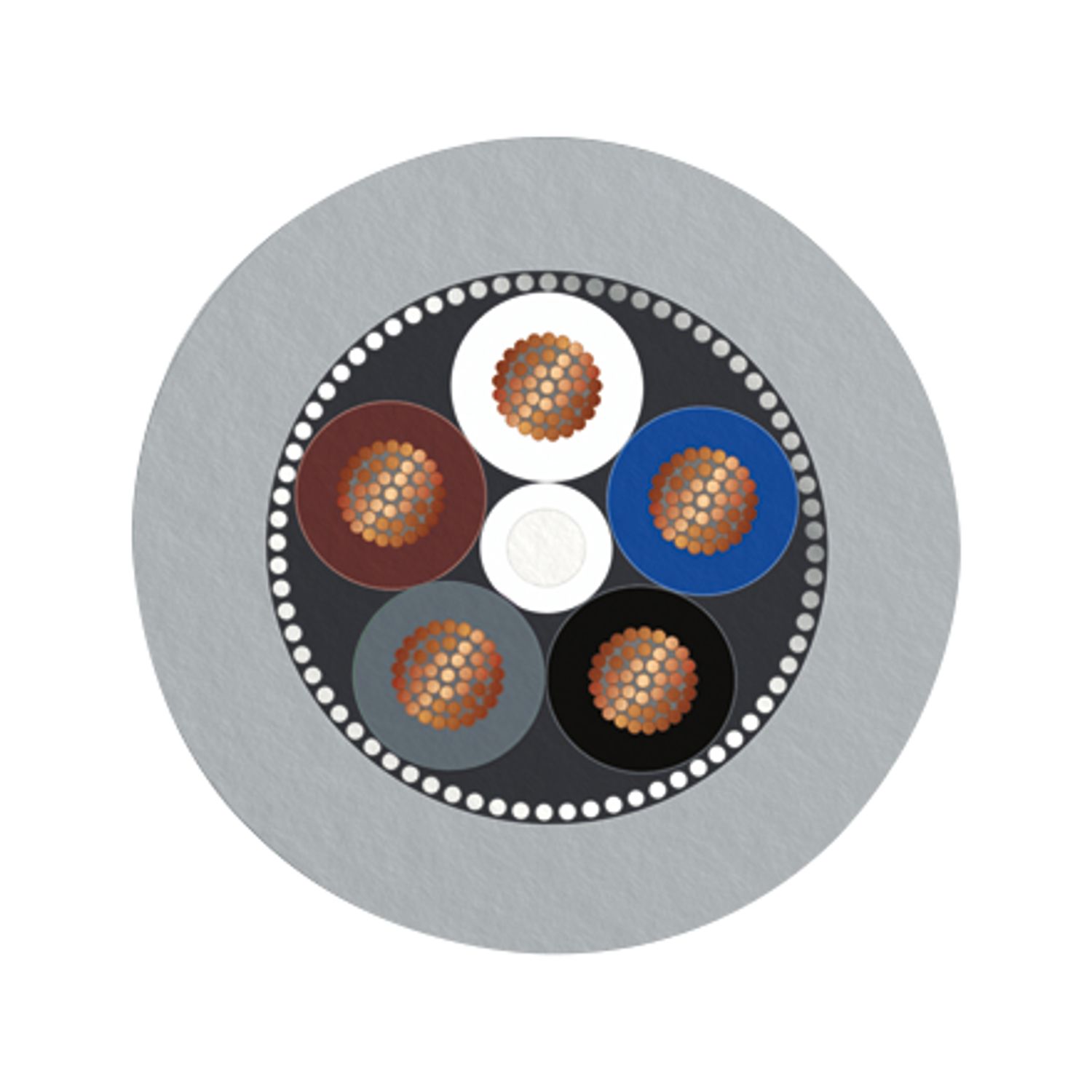

| Gesamtverseilung | 5 Adern um Füller zur Seele |
| Optische Schirmbedeckung | 85 % |
| Leiterwiderstand max. | max. 58 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V |
| Prüfspannung | ≥ 3000 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 30 mm |
| Kleinster Biegeradius, beweglich verlegt | 59 mm |
| Flammwidrigkeit | nach UL-Style 2464 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -25 °C ... 80 °C (Kabel, feste Verlegung) | |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
