SACB- 6/3-L-SC-M8
-
Verteilerbox
1503399

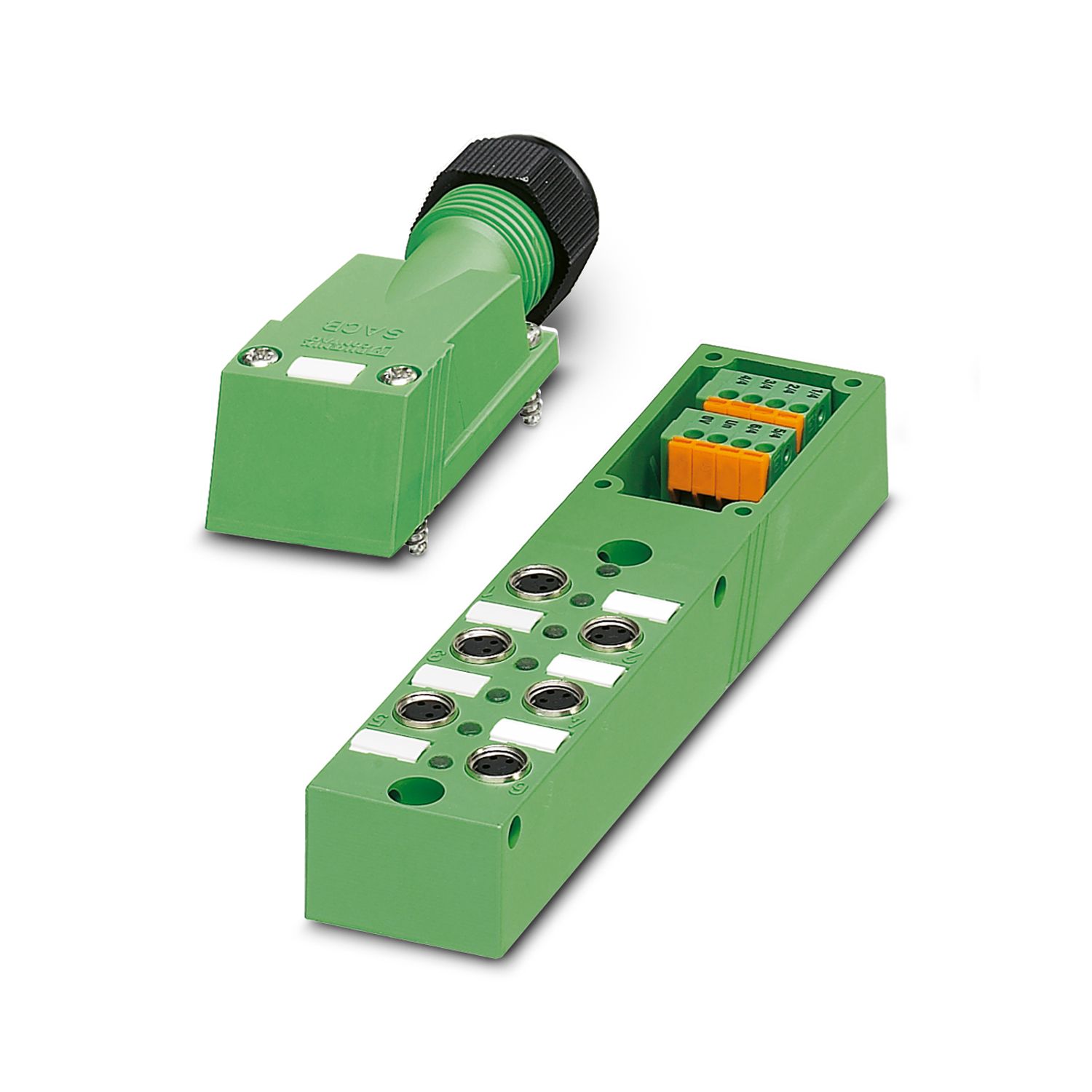

Verteilerbox, Anwendung: Standard, Anschlussart: M8-Buchse Metall, Anzahl der Steckplätze: 6, Polzahl: 3, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, PNP; Stammleitungsanschluss: Federkraftanschluss 180°, Schirmung: nein
Produktdetails
| Montagehinweis | ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Hinweis zur Anwendung | Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör". |
| Produkttyp | Verteilerbox |
| Anwendung | Standard |
| Polzahl | 3 |
| Anzahl der Steckplätze | 6 |
| Kodierung | A |
| LED | ja |
| Lokale Diagnose | |
| Überwachte Funktion | Versorgungsspannung |
| optische Darstellung | LED grün |
| Betriebsspannung maximal Umax | 30 V DC |
| Lokale Diagnose | Versorgungsspannung LED grün |
| Statusanzeige I/O LED gelb | |
| Nennspannung UN | 24 V DC |
| Bemessungsstrom gesamt | 6 A |
| Strombelastbarkeit je Pfad max. | 2 A |
| Strombelastbarkeit je Steckplatz | 2 A |
| Leiteranschluss | |
| Anschlussart Sensor/Aktor | M8-Buchse |
| Anschlussquerschnitt Signalleitung flexibel | 0,14 mm² ... 0,5 mm² |
| 0,14 mm² ... 1 mm² | |
| Anschlussquerschnitt AWG Signalleitung flexibel | 26 ... 20 |
| 26 ... 18 | |
| Abisolierlänge Signalleitung | 11 mm |
| 10 mm | |
| Abisolierlänge der Ummantelung | 70 mm (Stammleitung) |
| Anzugdrehmoment-Deckelschraube | 1 Nm |
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,2 Nm |
| Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
| Anschlussbelegung | |
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = 1 / 4 |
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 1-6 / 1 (+ 24 V) = UN | |
| 1-6 / 3 (0 V) = 0 V | |
| Statusanzeige vorhanden | ja |
| Maßzeichnung |
|
| Breite | 30 mm |
| Höhe | 44 mm |
| Länge | 142 mm |
| Material Gewindehülse | Cu-Legierung |
| PBT | |
| PUR | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung O-Ring | NBR |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Kontakt Stammkabelseite | CuZn |
| Material Kontaktträger Stammkabelseite | PA 6.6 V0 |
| Material Kontaktoberfläche Stammkabelseite | NiSn |
| Leitungsaußendurchmesser | 7 mm ... 11 mm |
| Anschlussart | Federkraftanschluss |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
