FF/PA – 12-Spur Block-Klemmenkasten
FB2-S1-12SP-T-0-16-00-0-0
-
Klemmenkasten
2316417
Feldschaltkasten aus Edelstahl mit 16 Anschlüssen für den Einsatz in einer Ex-Zone. Enthält 12-Spur-Block-Gerätekoppler (FB-12SP) für Foundation Fieldbus oder PROFIBUS PA und drei Reihenklemmen für die Trunkverkabelung (+, –, S).
Produktdetails
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
| Produkttyp | Schaltkasten |
| Versorgung | |
| Stromaufnahme maximal | 6,5 mA (Leerlauf) |
| 680 mA (Hauptleitung) | |
| Sicherheitstechnische Daten | |
| Eingangsspannung Ui | 32 V (IIB (C/D)) |
| 24 V (IIC (A/B)) | |
| 17,5 V (FISCO) | |
| Induktivität Li | 4 µH |
| Kapazität Ci | 0 µF |
| Max. Ausgangsspannung Uo | Uin (Stichleitung) |
| Max. Ausgangsstrom Io | 56 mA (pro Stichabgriff) |
| Max. Ausgangsleistung Po | 1,792 W |
| Sicherheitstechnische Maximalspannung Um | 17,5 V |
| IIC/IIB (pro Stichabgriff): max. äußere Induktivität Lo / max. äußere Kapazität Co | / 80 nF |
| 0,26 mH | |
| Signal | FOUNDATION Fieldbus |
| PROFIBUS | |
| Daten | |
| Anzahl der Kanäle | 12 |
| Abschlusswiderstand | Integrierter Abschluss, aktiviert mit Brücke an den richtigen Klemmen |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt AWG min | 24 |

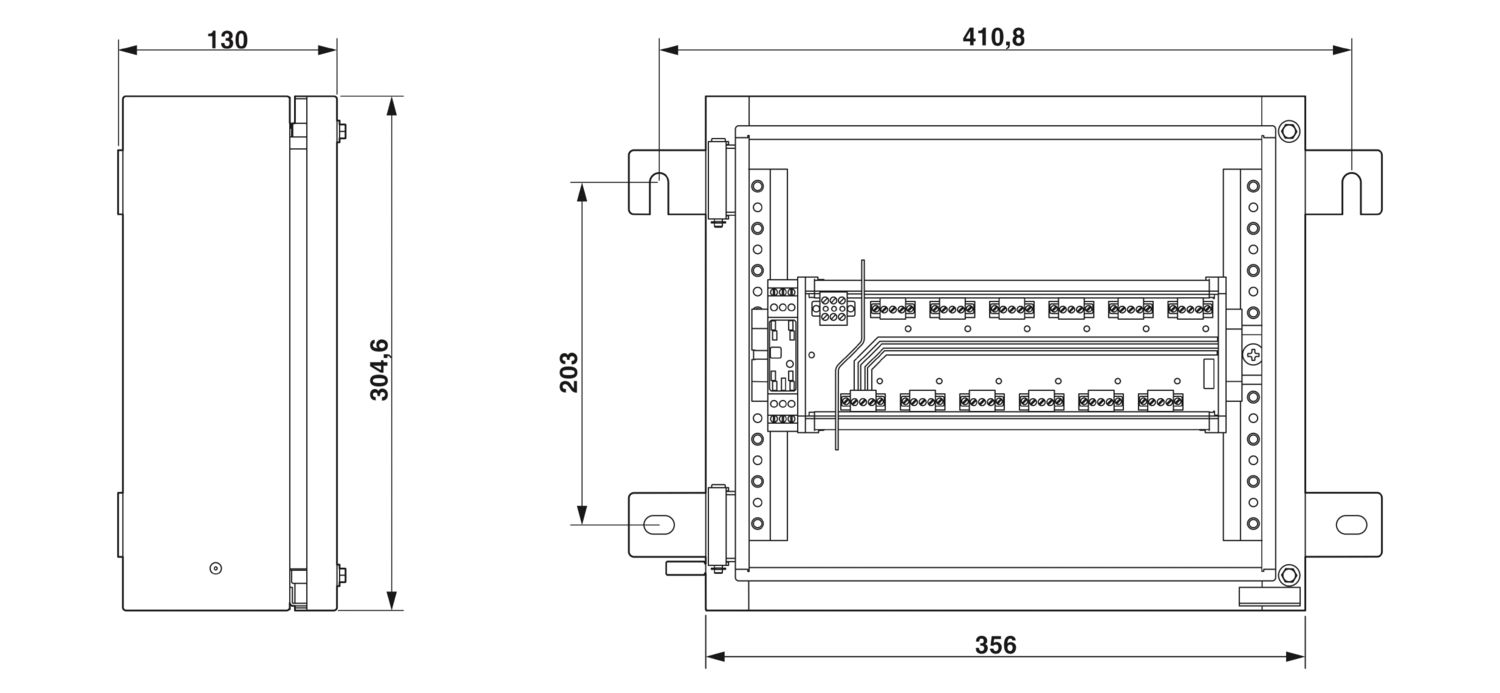

| Maßzeichnung |
|
| Breite | 355,6 mm |
| Höhe | 304,8 mm |
| Tiefe | 127 mm |
| Farbe | grau |
| Material Gehäuse | Edelstahl |
| Korrosionswiderstand gemäß ANSI-ISA 71.04-1985 - Schweregrad G3 | : |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhenlage | 2000 m |
| Max. zul. Luftfeuchtigkeit (Betrieb) | < 95 % (keine Betauung) |
| Konformität/Zulassungen | |
| Konformität | CE-konform, zusätzlich EN 61326-1 |
| Ex-Daten | |
| ATEX | DEMKO 16ATEX1704X II 3 G D Ex nA [ic] IIC T4 Gc, Ex nA nC [ic] IIC T4 Gc Ex ic IIC T4 Gc, FISCO ic spurs Ex tc IIIC T135 Dc IP66 |
| IECEx | IECEx UL 16.0079X Ex nA [ic] IIC T4 Gc, Ex nA nC [ic] IIC T4 Gc Ex ic IIC T4 Gc, FISCO ic spurs Ex tc IIIC T135 Dc IP66 |
| UL, USA / Kanada | Class I, Zone 2, AEx nA [ic] IIC T4 Gc, AEx nA nC[ic] IIC T4 Gc Entity/FISCO spurs Class I, Div. 2, Groups A, B, C, D, T4 Class I, Zone 22, AEx tc IIIC T135 Dc IP66 |
| Normen | |
| Normen/Bestimmungen | EN 61326-1 |
| EN 60079-0 | |
| EN 60079-11 | |
| EN 60079-15 | |
| Montageart | Wandmontage |
cUL Listed
Zulassungs-ID: E199827UL Listed
Zulassungs-ID: E199827ATEX
Zulassungs-ID: DEMKO 16 ATEX 1704X
Ihre Vorteile
Wegfall von Problemen mit dem Kabelkrümmungsradius durch Steckerkonfiguration auf nur einer Seite
Kurzschlussschutz mit Strombegrenzung pro Stichabgriff
Anschluss von bis zu 12 Foundation Fieldbus- oder PROFIBUS PA-Feldgeräten
Vormontierter Abschlusswiderstand
