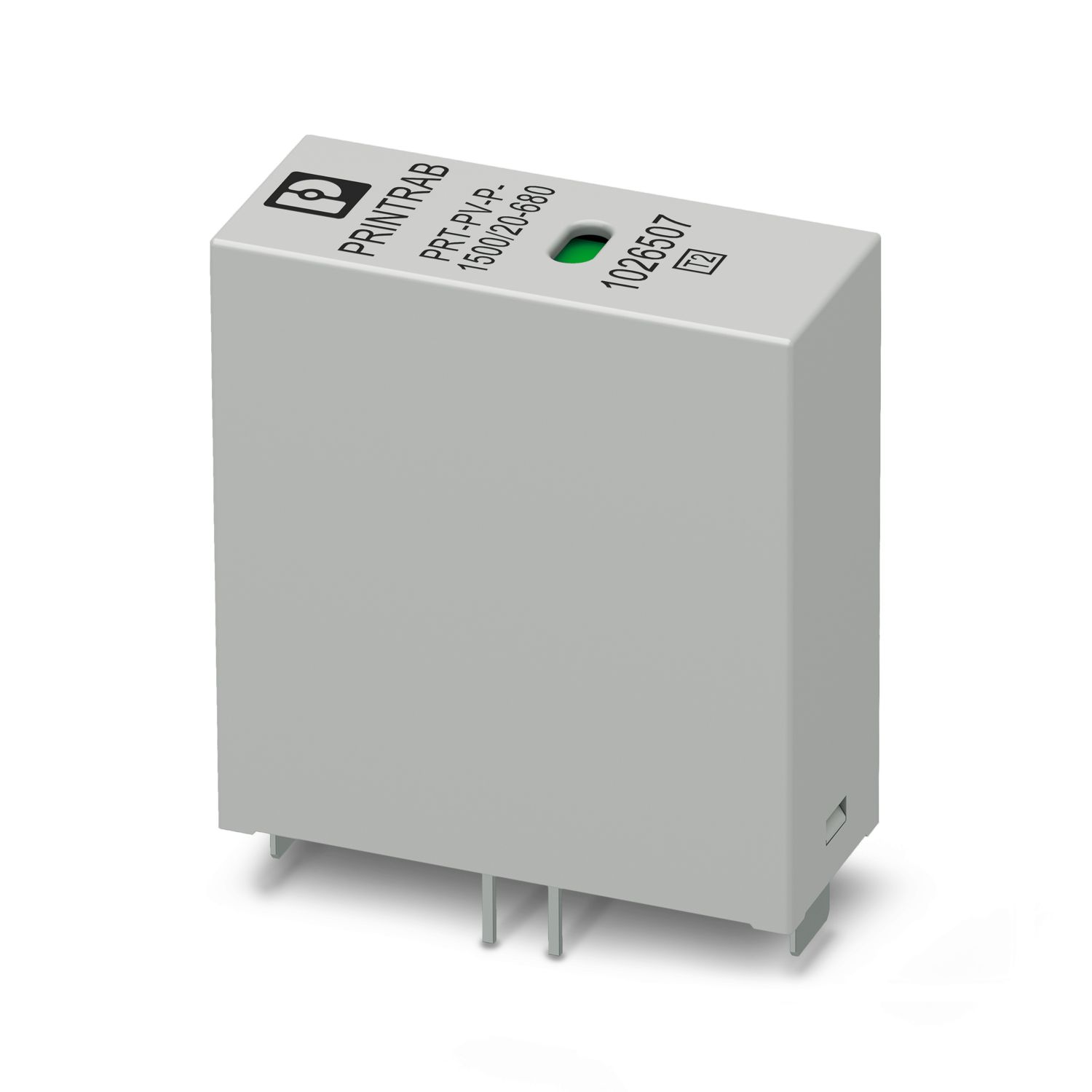

PRT-PV-P-1500/20-680
-
Überspannungsableiter Typ 2
1026507
Überspannungsschutzgerät für platzsparende Leiterplatteninstallation, gemäß Typ 2 / Class II, für 2-polige isolierte 1500-V-DC-Spannungssysteme und für 3-phasige Stromversorgungsnetze bis 690 V AC in Kombination (L1, L2, L3, PE, N), mit integriertem Fernmeldekontakt in jedem Stecker, Statusanzeige am Modul
Produktdetails
| Allgemein | |
| Hinweis | Zur Verwendung in allen Niederspannungssystemen zwischen L-PEN. Nur zur Verwendung in IT-Systemen zwischen L-PE, wenn die Körper der Betriebsmittel der Niederspannungsanlage mit der Erdungsanlage der Transformatorstation verbunden sind. (gemeinsame Erdung der HV-Transformatorstation und der Körper der LV-Verbraucheranlage. RE = RA nach IEC 60364-4-442 / VDE 0100-442 Bild 44D / Beispiel a) |
| Produkttyp | PV-Ableiter |
| Produktfamilie | PRINTRAB |
| IEC-Prüfklasse | |
| EN Type | PV |
| Einbauort | Innenraum |
| Einbauort der Abtrennvorrichtung | Intern |
| Zugänglichkeit | Zugänglich |
| Anschlusskonfiguration | Y-Konfiguration |
| SPD Ausfallverhalten | OCFM |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Spannungsfestigkeit | < 5,8 kV DC (1 min) |
| < 4,2 kV AC (1 min) | |

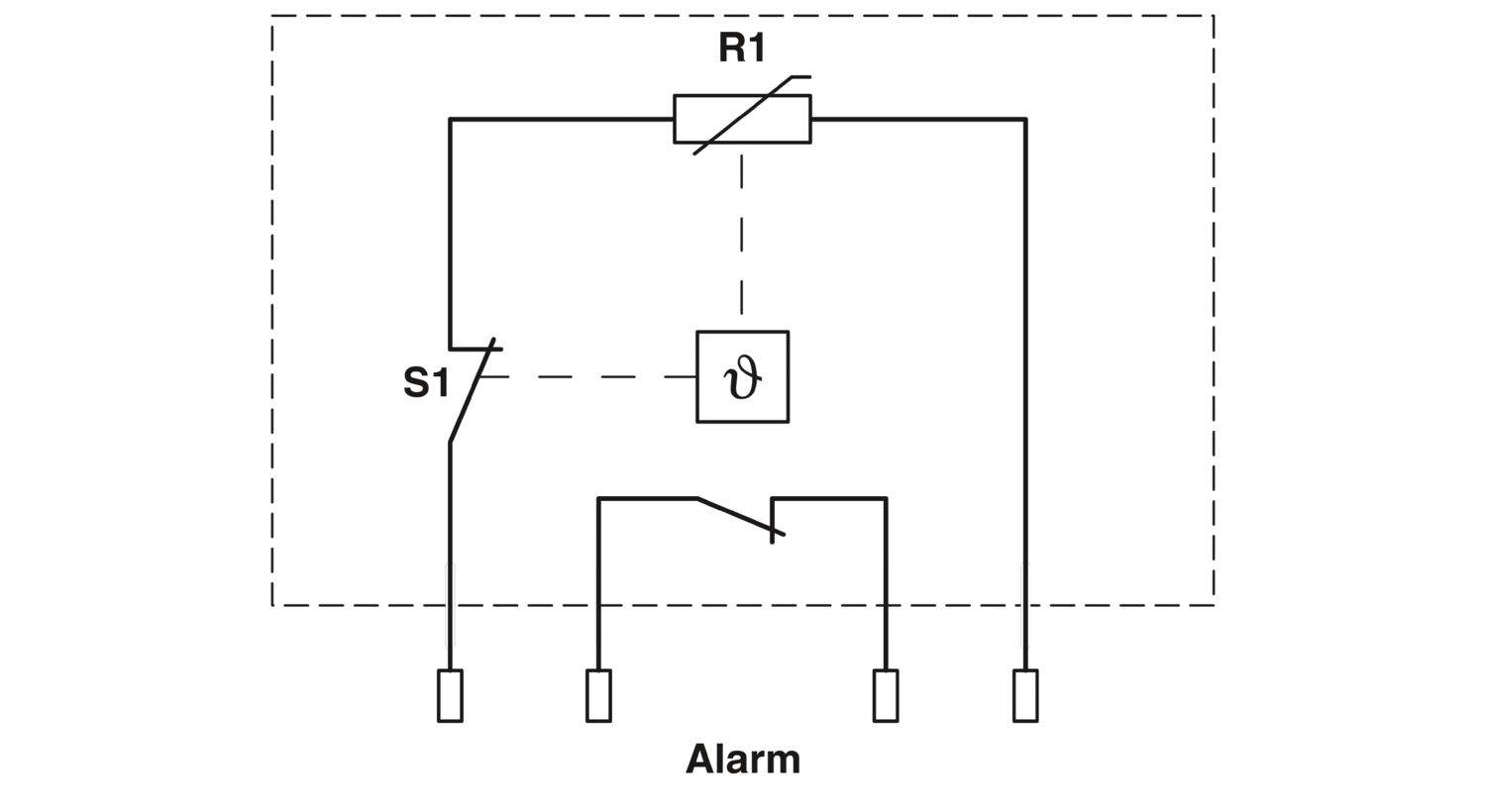

| Anzeige / Fernmeldung | |
| Benennung Anschluss | NC/NO |
| Schaltfunktion | normal/Verschlechterung |
| Betriebsspannung | 30 V AC |
| 30 V DC | |
| Betriebsstrom | 1 A AC |
| 1 A DC | |

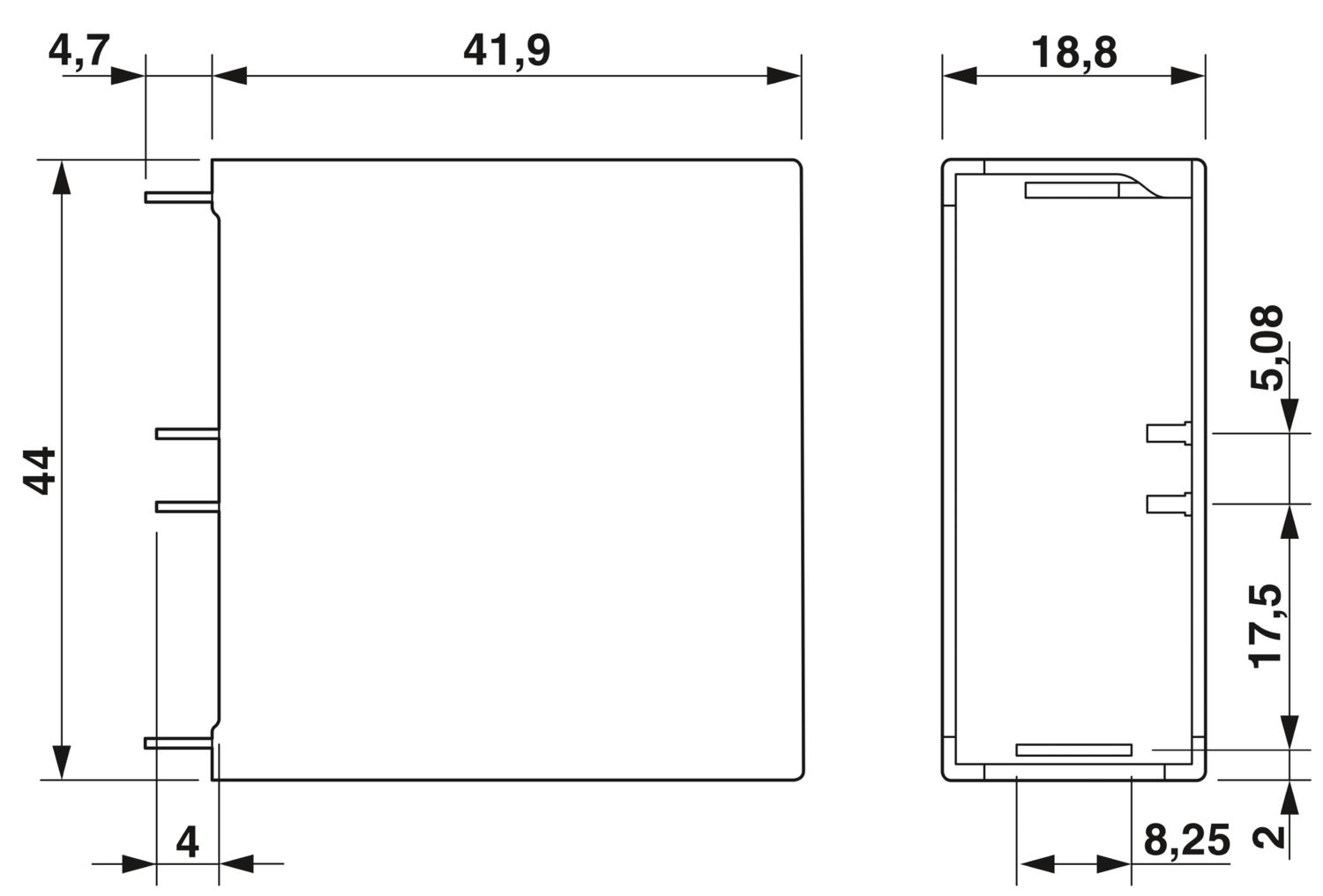

| Maßzeichnung |
|
| Breite | 18,8 mm |
| Höhe | 44 mm |
| Tiefe | 41,9 mm (Ohne Pinlänge) |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PBT 10 % GF / PA 6.6 |
| Materialgruppe | I |
| Material Gehäuse | PBT 10 % GF/PA 6.6 |
| Nennspannung UN | 400 V AC (TN) |
| 690 V AC (TN) | |
| 500 V AC (IT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 680 V AC (Einzel) |
| Schutzleiterstrom IPE | ≤ 20 µA (2 in Reihe/Ucpv) |
| ≤ 0,5 mA (Einzel/UREF) | |
| Nennableitstoßstrom In (8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 2,7 kV (Einzel) |
| ≤ 5,4 kV (2 serielle Anschlüsse) | |
| TOV-Verhalten bei UT (L-N) | 953 V AC () |
| 953 V AC (120 min / Failsafe-Modus) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (aR) |
| Schutzschaltung PV | |
| Anschlusskonfiguration | Y-Konfiguration |
| SPD Ausfallverhalten | OCFM |
| Schutzschaltung Gleichspannungsseite (DC) | |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Empfohlene Vorsicherung maximal | 100 A (gG) |
| Isolationswiderstand Riso | > 5 MΩ () |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (aR) |
| Nennableitstoßstrom In (8/20) µs | 20 kA |
| Dauerbetriebsstrom ICPV | ≤ 20 µA (2 serielle Anschlüsse) |
| Höchste Dauerspannung UCPV | 800 V DC (Einzel) |
| 1600 V DC (2 serielle Anschlüsse) | |
| Schutzleiterstrom IPE | ≤ 20 µA (2 in Reihe/Ucpv) |
| ≤ 0,5 mA (Einzel/UREF) | |
| Schutzpegel Up | ≤ 2,7 kV (Einzel) |
| ≤ 5,4 kV (2 serielle Anschlüsse) | |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 5000 m (Standardisolierung) |
| ≤ 3000 m (Verstärkte Isolierung) | |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normen/Bestimmungen | IEC 61643-11 |
| EN 61643-11 | |
| IEC 61643-31 | |
| EN 61643-31 |

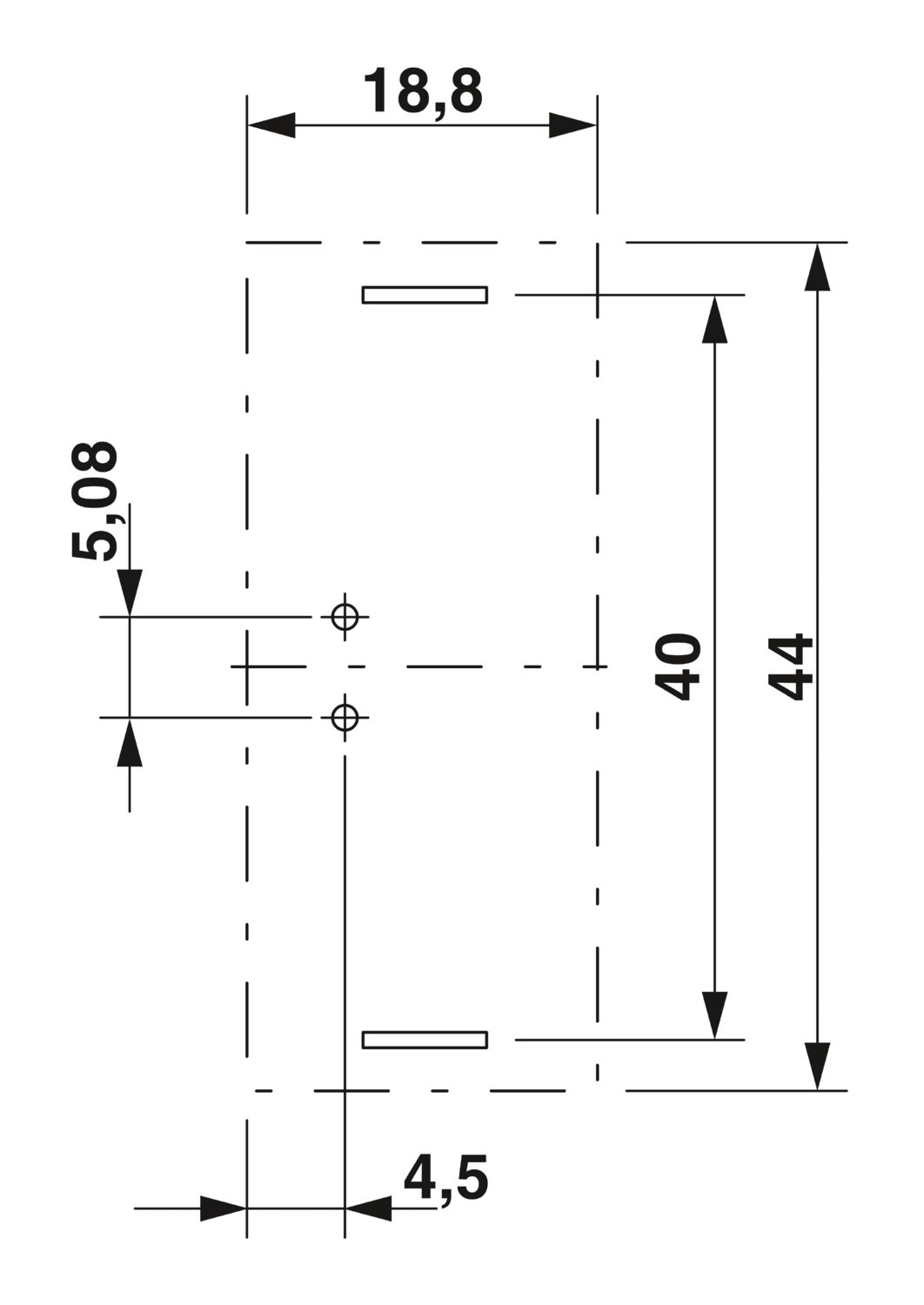

| Montageart | Leiterplattenmontage |
Ihre Vorteile
Geringer Platzbedarf dank miniaturisierter Produkte
Dauerhafte Funktionsüberwachung dank integriertem Fernmeldekontakt
Einhaltung aktueller Normenvorgaben mit Überspannungsschutz für PCB
