Leitungsverbinder, Produktfamilie: QPD, Anschlussart: IDC-Anschluss, Polzahl: 4+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, schwarz, mit einer QUICKON-Mutter, Kodierung: Kodierprofil, Leitungsaußendurchmesser: 6 mm ... 10 mm
| Produkttyp | Leitungsverbinder |
| Produktfamilie | QPD |
| Bauform | QPD 5x1,5 |
| Polzahl | 5 |
| Steckgesicht | 4+PE |
| Polkennzeichnung | 1, 2, 3, N, PE |
| Anzahl der Anschlüsse je Pol | 1 |
| Kodierung | Kodierprofil |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |

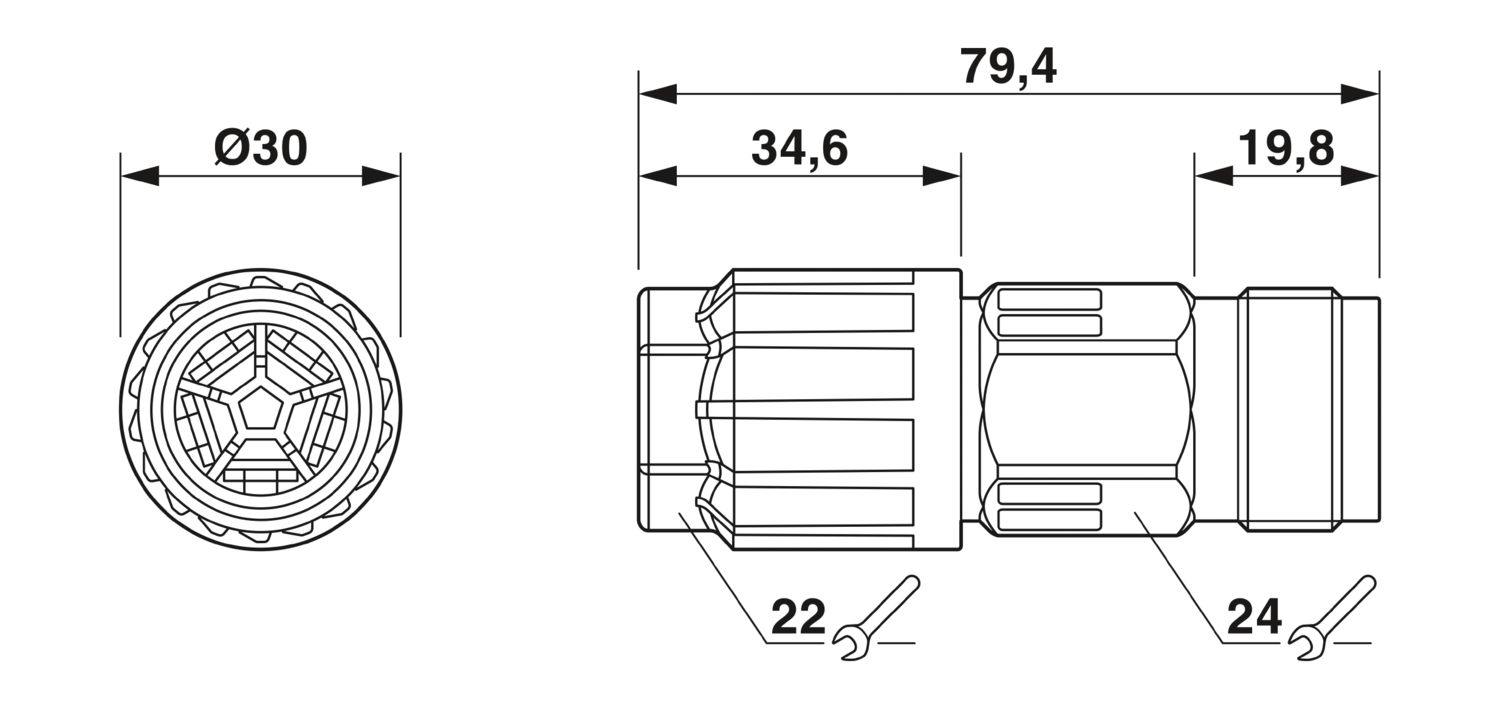

| Maßzeichnung |
|
| Breite | 30 mm |
| Höhe | 30 mm |
| Länge | 79,4 mm |
| Durchmesser | 30 mm |
| Anschlusstechnik | |
| Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts | max. 10 |
| Leiteranschluss | |
| Anzugsdrehmoment | 8 Nm |
| 5 Nm | |
| Anzugsdrehmoment Überwurfmutter | 8 Nm |
| Anzugsdrehmoment Kontermutter | 5 Nm |
| Bemessungsstoßspannung (II/2) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstrom | 17,5 A |
| Durchgangswiderstand | < 3 mΩ |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungspannung (III/2) | 1000 V |
| Bemessungsspannung (III/3) | 690 V |
| Nennspannung UN | 690 V AC |
| 690 V DC | |
| Nennstrom IN | 17,5 A |
| Mechanische Daten | |
| Steckzyklen | max. 50 |
| Farbe | schwarz (RAL 9005) |
| Material Gehäuse | PA |
| Material Kontakt | Cu |
| Material Kontaktoberfläche | versilbert |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
| Leitungsaußendurchmesser | 6 mm ... 10 mm |
| Aderdurchmesser inkl. Isolation | 1,6 mm ... 3 mm |
| Polkennzeichnung | 1, 2, 3, N, PE |
| Halogenfreiheit | ja |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 | |
| IP69K | |
| Fingersicherheit im ungesteckten Zustand (IP2X) | |
| Schlagfestigkeit | IK07 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 8 A | - 16 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 600 V | 8 A | - 16 |
