PSR-PC52-1NO-1NC-24DC-SC - Koppelrelais - 1017062

Hinweise

Hinweis zur Anwendung
Hinweis zur Anwendung	Nur für den industriellen Einsatz
Nutzungsbeschränkung
CCCex -Hinweis	Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.

Artikeleigenschaften

Produkttyp	Koppelrelais
Produktfamilie	PSRmini
Anwendung	Sicher Einschalten
	Low Demand
	Ex
Ansteuerung	1- und 2-kanalig
Relaistyp	Elektromechanisches Relais
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	2
Zeiten
Typ. Anzugszeit bei U_s	typ. 100 ms (bei Ansteuerung über A1-A2)
Rückfallzeit typisch	typ. 30 ms (bei Ansteuerung über A1-A2)
Wiederbereitschaftszeit	1 s (bei Ansteuerung über A1-A2)
	3 s (Bereitschaftzeit der Diagnose nach Anlegen von U_D)

Elektrische Eigenschaften

Maximale Verlustleistung bei Nennbedingung	3,8 W (bei U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Nennbetriebsart	100 % ED
Bemessungsisolationsspannung	250 V AC
Bemessungsstoßspannung / Isolierung	Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
Bemessungsstoßspannung / Isolierung		Sichere Trennung, verstärkte Isolierung 6 kV von (A1/A2, 24V/0V, 21/22 und TP1/TP2/TP3) zum Freigabestrompfad (L, L´, LO, LO´, NI, NI´, N,N´)
Versorgung
Benennung	A1/A2
Bemessungssteuerstromkreisspeisespannung U_S	24 V DC -15 % / +10 %
Bemessungssteuerspeisestrom I_S	typ. 75 mA
Leistungsaufnahme an U_S	typ. 2 W (bei U_S/U_D; On-State)
Einschaltstrom	max. 100 mA
Filterzeit	2 ms (an A1-A2 bei Spannungseinbrüchen bei U_s)
		max. 2 ms (an A1-A2; Low-Testpulsbreite)
		≥ 100 ms (an A1-A2; Low-Testpulsrate)
		max. 17 ms (an A1-A2; High-Testpulsbreite)
		≥ 800 ms (an A1-A2; High-Testpulsrate)
Schutzbeschaltung	Überspannungsschutz; Suppressordiode 36 V
Schutzbeschaltung		Verpolschutz
Versorgung
Benennung	24V/0V
Diagnoseversorgungsspannung U_D	24 V DC -20 % / +25 %
Eingangsstrom an U_D	35 mA (bei U_D = 24 V)
		45 mA (bei U_D = 19 V)
		25 mA (bei U_D = 30 V)
Einschaltstrom an U_D	1,5 A (Δt < 10 µs)
Leistungsaufnahme an U_D	typ. 0,9 W (bei U_D; Off-State)
Schutzbeschaltung	Überspannungsschutz; Suppressordiode 33 V
Schutzbeschaltung		Verpolschutz

Eingangsdaten

Digital: Testpunkte für Proof-Test (T1, T2, T3)
Anzahl der Eingänge	3
Einschaltstrom	typ. 200 mA
Schutzbeschaltung	Überspannungsschutz; 36 V-Suppressordiode
Stromaufnahme	typ. 20 mA (Eingang TP1)
	typ. 20 mA (Eingang TP2)
	typ. 30 mA (Eingang TP3)

Ausgangsdaten

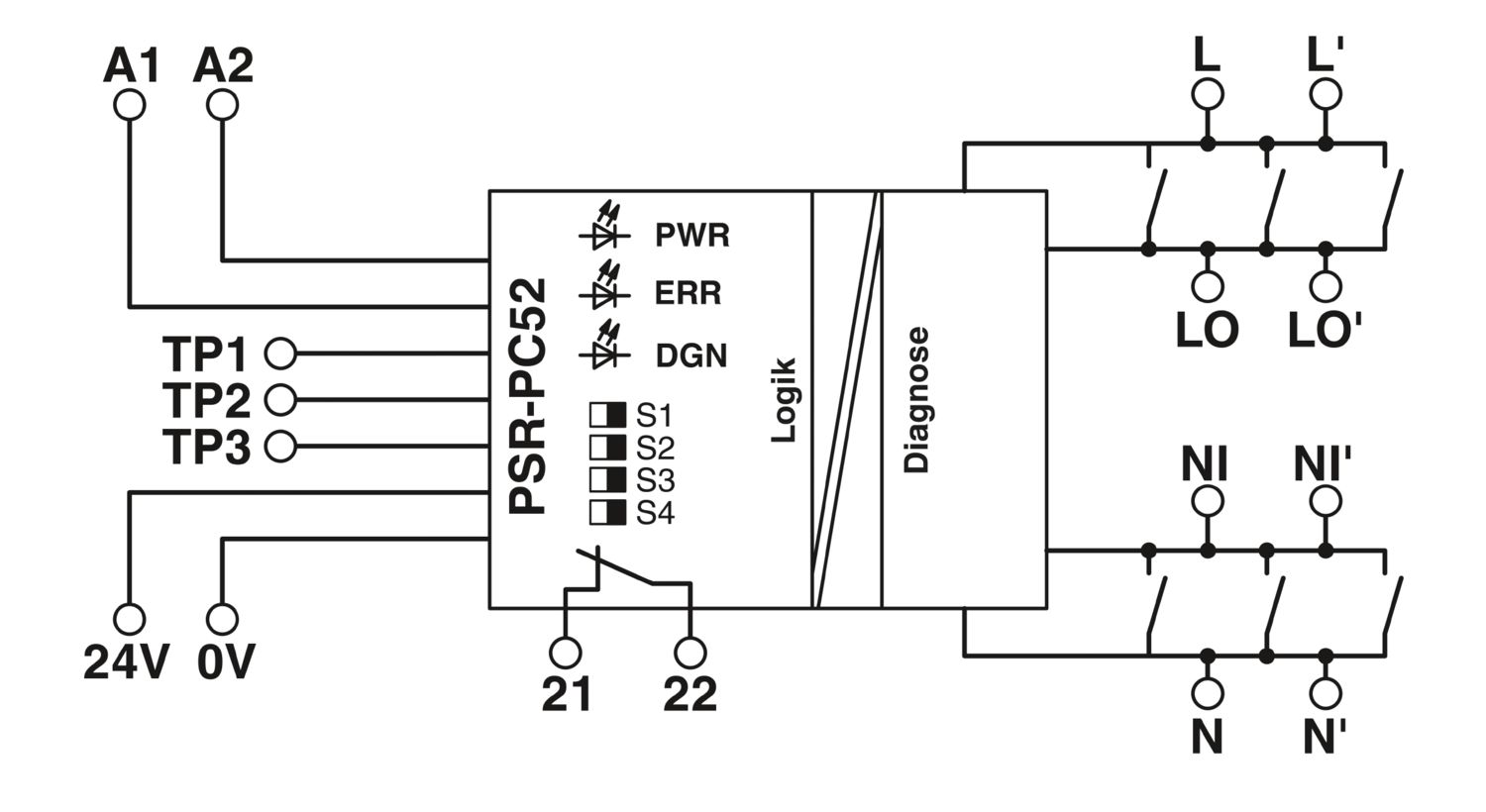

Relais: Freigabestrompfad (L-LO-NI-N / L'-LO'-NI'-N')
Beschreibung des Ausgangs	sicherheitsgerichtete Schließerkontakte
Anzahl der Ausgänge	1 (unverzögert)
Kontaktausführung	1 Freigabestrompfad
Kontaktmaterial	AgNi, hauchvergoldet, Ag-Legierung
Schaltspannung	min. 16 V AC/DC
		max. 250 V AC
		max. 125 V DC
Schaltleistung	min. 1 W
Einschaltstrom	min. 50 mA
Einschaltstrom		max. 5 A (Δt  1 s)
Grenzdauerstrom	3 A (Derating, Lasttyp und Lastspannung beachten)
Quadr. Summenstrom	9 A² (Derating beachten)
Schaltfrequenz	max. 0,5 Hz
Lebensdauer mechanisch	ca. 5x 10⁷ Schaltspiele
Relais: Meldestrompfad (21/22)
Beschreibung des Ausgangs	nicht sicherheitsgerichter Öffnerkontakt
Anzahl der Ausgänge	1 (unverzögert, potenzialfrei)
Kontaktausführung	1 Meldestrompfad
Schaltstrom	max. 100 mA
Einschaltstrom	≤ 800 mA (Δt  100 ms)
Kurzschlussschutz	nein

Anschlussdaten

Anschlusstechnik
steckbar	ja
Leiteranschluss
Anschlussart	Schraubanschluss
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Abisolierlänge	7 mm
Schraubengewinde	M3

Signalisierung

Statusanzeige	1 x LED (grün)
Betriebsspannungsanzeige	1 x LED (gelb)
Fehleranzeige	1 x LED (rot)

Maße

Breite	17,5 mm
Höhe	112,2 mm
Tiefe	114,5 mm

Materialangaben

Farbe (Gehäuse)	gelb (RAL 1018)
Material Gehäuse	Frianyl A63 RV0

Kennwerte

Sicherheitstechnische Daten: EN 50156-2
Safety Integrity Level (SIL)	3 (Referenz IEC 61508)
Sicherheitstechnische Daten: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Schutzart Einbauort minimal	IP54
Umgebungstemperatur (Betrieb)	-25 °C ... 60 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 65 °C
Einsatzhöhe	≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Lagerung/Transport)	75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Max. zul. Luftfeuchtigkeit (Betrieb)	75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock	15g, 11 ms
Vibration (Betrieb)	10 Hz ... 150 Hz, 2g
Luftdruck (Betrieb)	79 kPa ... 106 kPa
Luftdruck (Lagerung/Transport)	79 kPa ... 106 kPa

Zulassungen

ATEX
Kennzeichnung	 II 3G Ex ec nC IIC T4 Gc
Zertifikat	DEMKO 19 ATEX 2240X
IECEx
Kennzeichnung	Ex ec nC IIC T4 Gc
Zertifikat	IECEx ULD 19.0023X
UL, USA / Kanada
Kennzeichnung	cULus
Zertifikat	E140324
UL Ex, USA / Kanada
Kennzeichnung	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Kennzeichnung		Class I, Div. 2, Groups A, B, C, D, T4
Zertifikat	E360692
CE
Kennzeichnung	CE-konform
Umweltsimulationstest
Kennzeichnung	G3
Zertifikat	ISA-S71.04
CCC / China-Ex
Kennzeichnung	Ex ec nC IIC T4 Gc
Zertifikat	2022122304115696

Montage

Montageart	Tragschienenmontage
Montagehinweis	siehe Derating-Kurve
Einbaulage	vertikal oder horizontal

Artikelnummer	1017062
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	P10
Produktschlüssel	DNA182
Katalogseite	Seite 253 (C-6-2019)
GTIN	4055626499444
Gewicht pro Stück (inklusive Verpackung)	252,2 g
Gewicht pro Stück (exklusive Verpackung)	251,5 g
Zolltarifnummer	85364190
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	69729e12-0d5b-42b2-a386-af7bde6fb23b
