Die Klemme ist zum Einsatz innerhalb einer Inline-Station vorgesehen. Sie dient zur Ausgabe analoger Strom- und Spannungssignale.

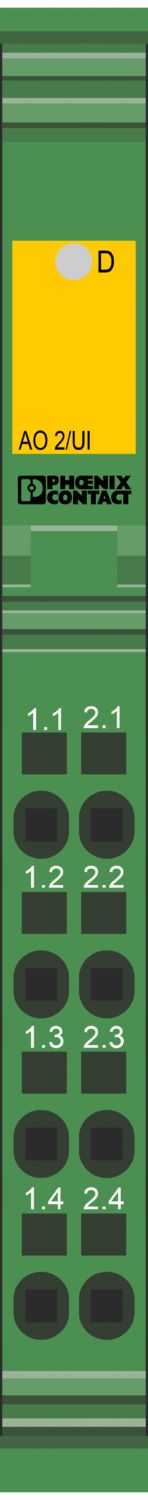

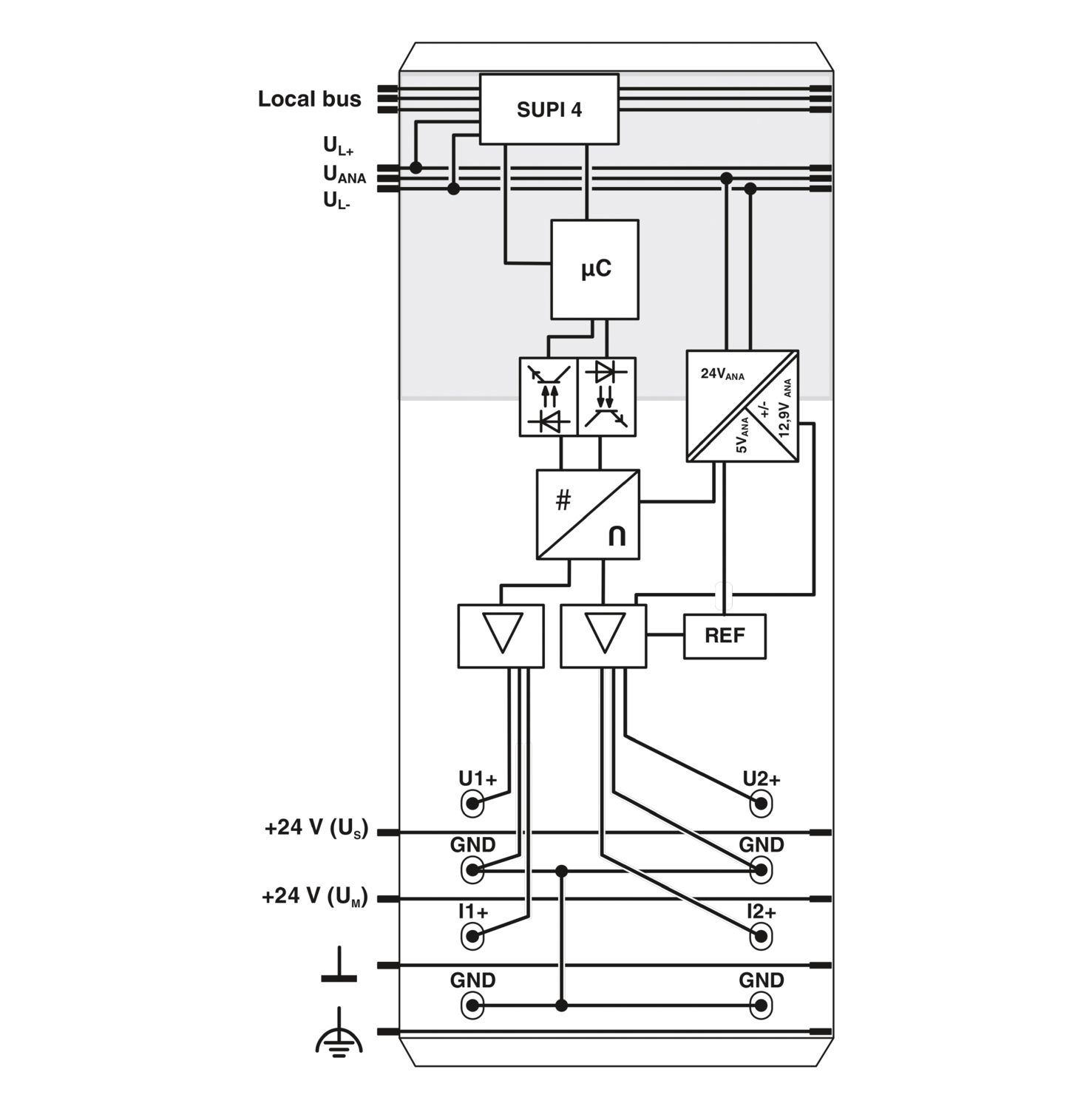

IB IL AO 2/UI-PAC
-
Analogmodul
2700775
Inline, Analogausgabeklemme, Analoge Ausgänge: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Stecker und Beschriftungsfeld
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 12,2 mm |
| Höhe | 119,8 mm |
| Tiefe | 71,5 mm |
| Hinweis zu Maßangaben | Gehäusemaße |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Hinweis zur Anwendung | Nach dem derzeitigen Stand bereiten wir das Produkt so vor, dass es ab dem 11.12.2027 die Anforderungen des Cyber Resilience Acts der EU (CRA) auf Basis der aktuell zum CRA verfügbaren Informationen einhalten wird. |
| Farbe (Gehäuse) | grün (RAL 6021) |
| Inline-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
| Programmierdaten (LocalbusSlave) | |
| Längencode (hex) | 04 |
| ID-Code (dez) | 91 |
| Längencode (dez) | 04 |
| Prozessdatenkanal | 64 Bit |
| Eingabeadressraum | 8 Byte |
| Ausgabeadressraum | 8 Byte |
| Parameterkanal (PCP) | 0 Byte |
| Registerlänge (Bus) | 64 Bit |
| Feldbus-Datentelegramm (PROFIBUS) | |
| Bedarf an Parameterdaten | 10 Byte |
| Bedarf an Konfigurationsdaten | 5 Byte |
| Analog: | |
| Benennung Ausgang | Analoge Ausgänge |
| Anschlusstechnik | 2-Leiter |
| Hinweis zur Anschlusstechnik | geschirmt |
| Anzahl der Ausgänge | 2 |
| D/A-Wandlungszeit | typ. 10 µs |
| Auflösung D/A-Wandler | 12 Bit |
| Schutzbeschaltung | Kurzschlussschutz, Überlastschutz; Elektronisch |
| Transientenschutz; Suppressordiode | |
| Datenformate | IB IL, S7-kompatibel |
| Ausgabewertdarstellung | 12 Bit (11 Bit + Vorzeichen) |
| Prozessdaten-Update | bussynchron |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Bürde/Ausgangslast Stromausgang | ≤ 450 Ω |
| Ausgangssignal Spannung | 0 V ... 10 V |
| -10 V ... 10 V | |
| Bürde/Ausgangslast Spannungsausgang | > 1 kΩ |
| Zulässige Leitungslänge | max. 250 m (Die Angaben beziehen sich auf Nennbetrieb unter Einhaltung der Installationsvorschriften. Die Angaben beziehen sich auf folgenden Referenz-Leitungstyp: Geschirmte Kraftwerksleitung: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Inline |
| Bauform | modular |
| Lieferumfang | inklusive Inline-Stecker und Beschriftungsfeld |
| Besondere Eigenschaften | Produkt wird auf den Cyber Resilience Act (CRA) vorbereitet |
| Diagnose-Meldungen | Ausfall der internen Peripherieversorgung Peripheriefehlermeldung an den Buskoppler |
| Ausfall der Peripherieversorgung Meldung im Diagnose-Code (im Format IB IL) | |
| Kurzschluss/Überlast der Ausgänge Meldung im Diagnose-Code (im Format IB IL) | |
| Konfiguration ungültig Meldung im Diagnose-Code (im Format IB IL) | |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 2,3 W |
| Potenziale: Versorgung der Logik (UL) | |
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | max. 65 mA |
| typ. 55 mA | |
| Potenziale: Versorgung der Analogmodule (UANA) | |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 75 mA (Strom-Nennlast (IOUT1/2 = 20 mA, RL = 0 Ω)) |
| max. 30 mA (Leerlauf) | |
| typ. 38 mA (Spannungs-Nennlast (UOUT1/2 = 10 V, RL = 1 kΩ)) | |
| max. 45 mA (Spannungs-Nennlast (UOUT1/2 = 10 V, RL = 1 kΩ)) | |
| typ. 65 mA (Strom-Nennlast (IOUT1/2 = 20 mA, RL = 0 Ω)) | |
| typ. 24 mA (Leerlauf) | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Analogversorgung (analoge Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Analogversorgung (analoge Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Inline-Anschlussstecker |
| Inline-Anschlussstecker | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Mechanische Prüfung | |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | 5g |
| Schock nach EN 60068-2-27/IEC 60068-2-27 | 25g |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
Ihre Vorteile
2 analoge Ausgabekanäle
Anschluss der Aktoren in 2-Leiter-Technik
Strombereiche: 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA
Spannungsbereiche: 0 V ... 10 V, ±10 V
Diagnose- und Statusanzeigen
