Axioline Smart Elements können Sie in Systeme mit Smart Element-Interface integrieren. Dieses Smart Element erfasst Positionen von Inkrementalgebern.

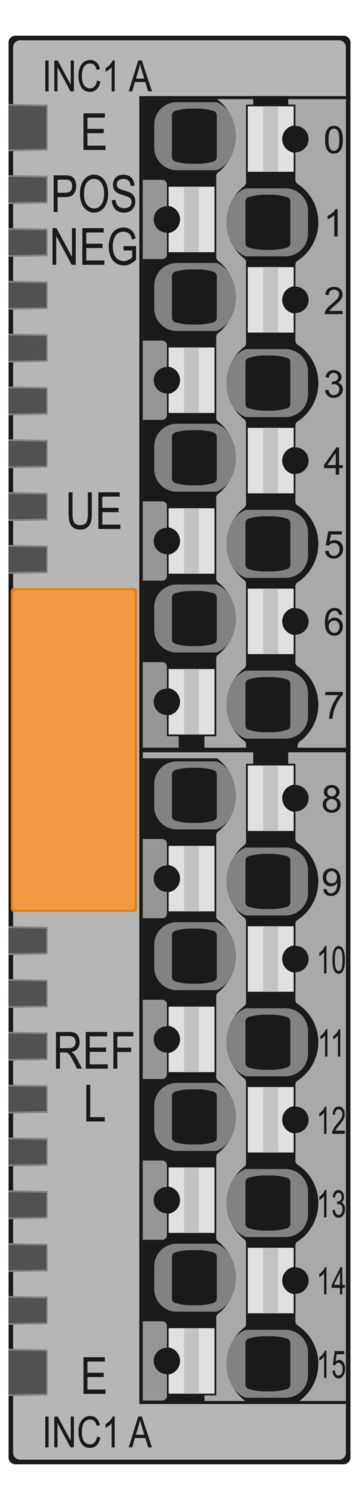

AXL SE INC1 ASYM
-
Funktionsmodul
1182185
Axioline Smart Elements, Positionserfassungsmodul, Inkrementalgebereingang: 1, asymmetrische Geber, Digitale Eingänge: 2, 24 V DC, Schutzart: IP20
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 14,9 mm |
| Höhe | 62,2 mm |
| Tiefe | 62 mm |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Smart Element-Interface | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Card-Edge-Steckverbinder |
| Übertragungsgeschwindigkeit | Siehe System, in dem Sie das Smart Element einsetzen. |
| Startzeit bis zur Betriebsbereitschaft | < 500 ms |
| Modul | |
| ID-Code (hex) | none |
| Prozessdatenkanal | 80 Bit |
| Eingabeadressraum | 10 Byte |
| Ausgabeadressraum | 10 Byte |
| Bedarf an Parameterdaten | 19 Byte |
| Bedarf an Konfigurationsdaten | 7 Byte |
| Digital: | |
| Benennung Eingang | Digitale Eingänge |
| Beschreibung des Eingangs | EN 61131-2 Typ 3 |
| Anzahl der Eingänge | 2 (DI Ref, DI L) |
| Anschlussart | Push-in-Anschluss |
| Anschlusstechnik | 1-Leiter |
| Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsspannung UIN | 24 V DC |
| Nenneingangsstrom bei UIN | 3 mA |
| Schutzbeschaltung | Transientenschutz; Suppressordiode |
| Geber | |
| Anzahl der Eingänge | 1 (A, B, Z) |
| Benennung Eingang | Inkrementalgebereingang |
| Gebersignale | asymmetrische Geber |
| Leitungslänge | < 30 m (geschirmte Leitung) |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline Smart Elements |
| Bauform | modular |
| Einbaulage | Siehe System, in dem Sie das Smart Element einsetzen. |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 1,8 W |
| Geber | |
| Anzahl | 1 (+5 V) |
| Nennausgangsspannung | 5 V DC |
| Spannungsbereich | 5 V DC ... 5,5 V DC |
| Strombelastbarkeit | max. 300 mA |
| Schutzbeschaltung | Kurzschlussschutz; elektrisch und thermisch |
| Überlastschutz | |
| Transientenschutz; Suppressordiode | |
| Anzahl | 1 (+24 V) |
| Nennausgangsspannung | 24 V DC |
| Spannungsbereich | 19,2 V DC ... 30 V DC |
| Strombelastbarkeit | max. 500 mA |
| Schutzbeschaltung | Kurzschlussschutz; elektrisch (ab ca. 600 mA) |
| Überlastschutz | |
| Transientenschutz; Suppressordiode | |
| Anzahl | 1 (A, B, Z) |
| Benennung | Asymmetrische Inkrementalgeber |
| Eingangsfrequenz | max. 300 kHz |
| Potenziale: Logikversorgung der Smart Elements (USE) | |
| Versorgungsspannung | über Card-Edge-Steckverbinder |
| Potenziale: Peripherieversorgung (UP) | |
| Versorgungsspannung | 24 V DC (über Card-Edge-Steckverbinder) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 700 mA |
| typ. 512 mA | |
| Stromaufnahme | min. 11 mA (ohne angeschlossene Peripherie) |
| Schutzbeschaltung | Überspannungsschutz; Siehe System, in dem Sie das Smart Element einsetzen. |
| Verpolschutz; Verpolschutzdiode | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Versorgung Logik / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Peripherie |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Peripherie | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements". |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Smart Element-Steckplatz |
| Einbaulage | Siehe System, in dem Sie das Smart Element einsetzen. |
Ihre Vorteile

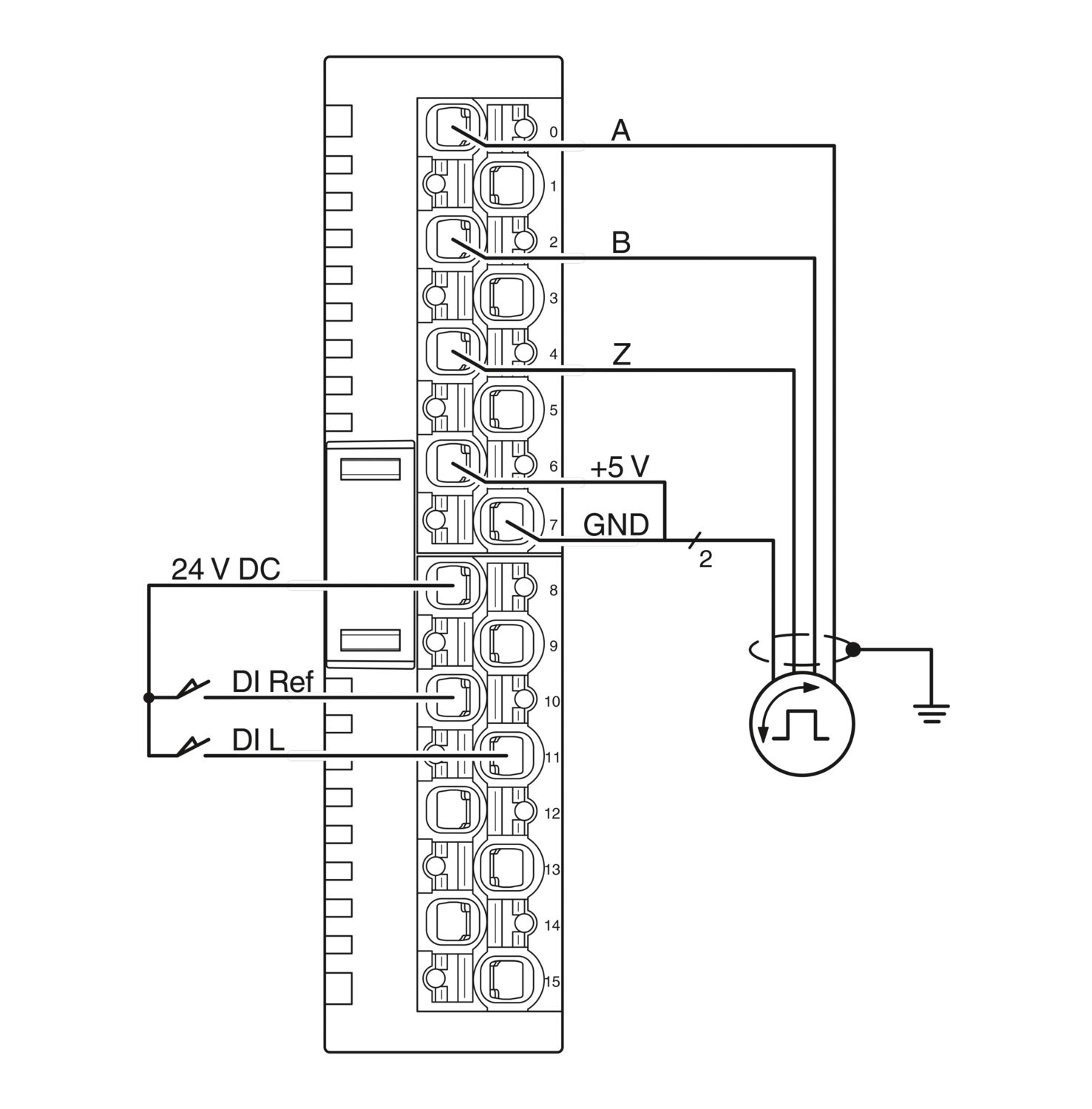

Erfassen von digitalen Signalen von asymmetrischen Inkrementalgebern (A, B, Z)
Erfassen von Impulsen bis zu 300 kHz
Auswertung von Linear- oder Rundachsen
Spannungsversorgung für 5-V- oder 24-V-Geber
1 Eingang für Referenzierung nutzbar
Latch-Funktion zum schnellen Zwischenspeichern von Positionen
32-Bit-Register zur Ausgabe der erfassten Inkremente
Gespeichertes Gerätetypenschild
