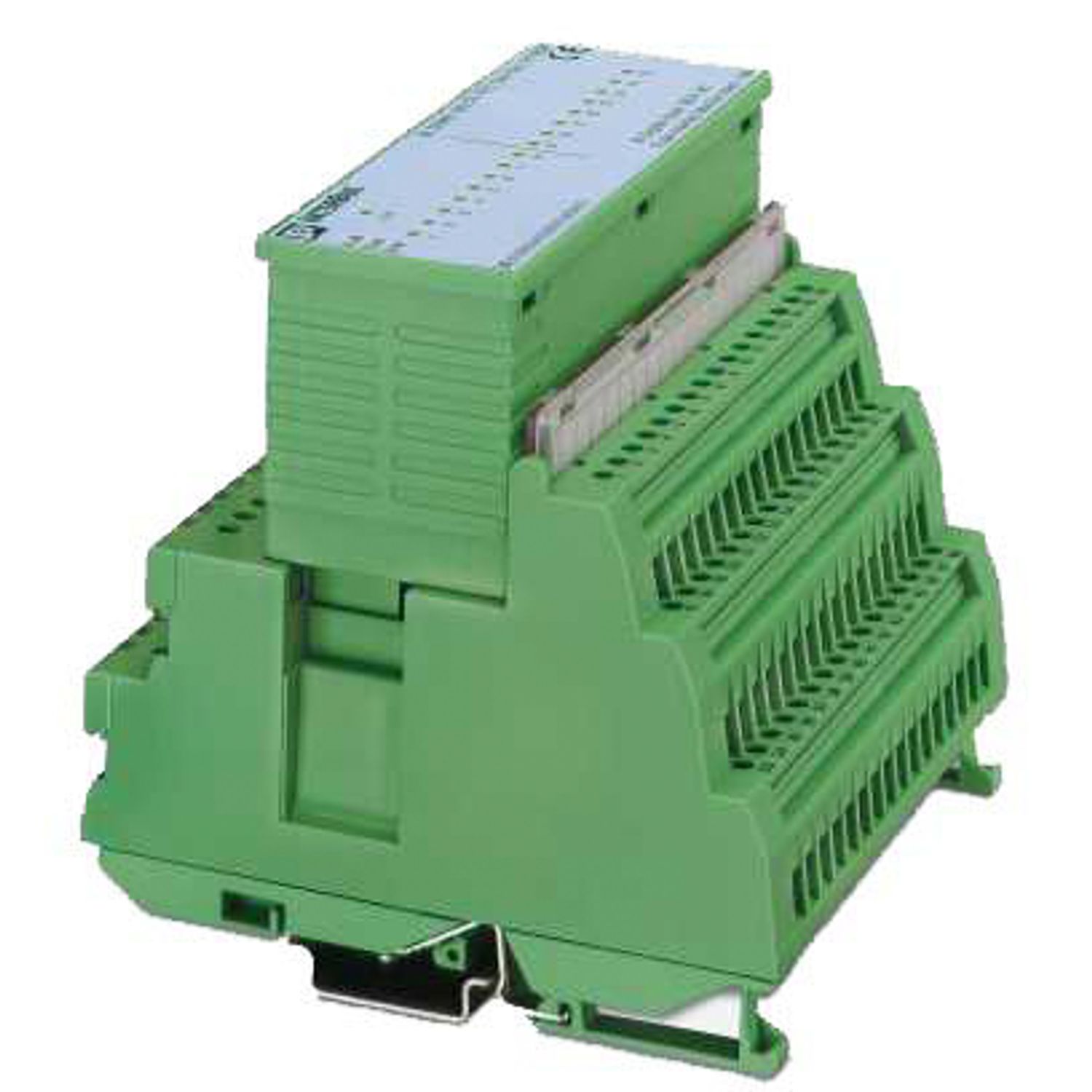

IB ST 230 DI 16/3
-
I/O-Modul
2721099
INTERBUS-ST-Digital-Eingabemodul, 16 Eingänge, 230 V AC, 3-Leiter-Anschlusstechnik, Schutzart IP20, bestehend aus: Klemmenteil mit Schraubanschluss und Modulelektronik
Produktdetails
| Prüfstrecke | Buslogik/Eingänge 1500 V AC 50 Hz 1 min |
| Versorgung | |
| Logikspannung UL | 9 V DC (aus dem ST-Lokalbus) |
| Peripheriespannung | 230 V AC |
| Peripheriespannungsbereich | 210 V AC ... 253 V AC |
| Stromaufnahme typisch | 100 mA (aus dem ST-Lokalbus) |
| Digital | |
| Anzahl der Eingänge | 16 |
| Eingangsspannungsbereich "0"-Signal | 0 V AC ... 66 V AC |
| Eingangsspannungsbereich "1"-Signal | 170 V AC ... 253 V AC |
| Anschlussart | Schraubanschluss |
| Anschlusstechnik | 3-Leiter (geschirmt) |
| Typischer Eingangsstrom je Kanal | 7 mA (50 Hz) |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| ST-Lokalbus | |
| Anschlussart | ST-Lokalbus-Stecker |
| Übertragungsphysik | Kupfer |
| Maßzeichnung |
|
| Länge | 116 mm |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
