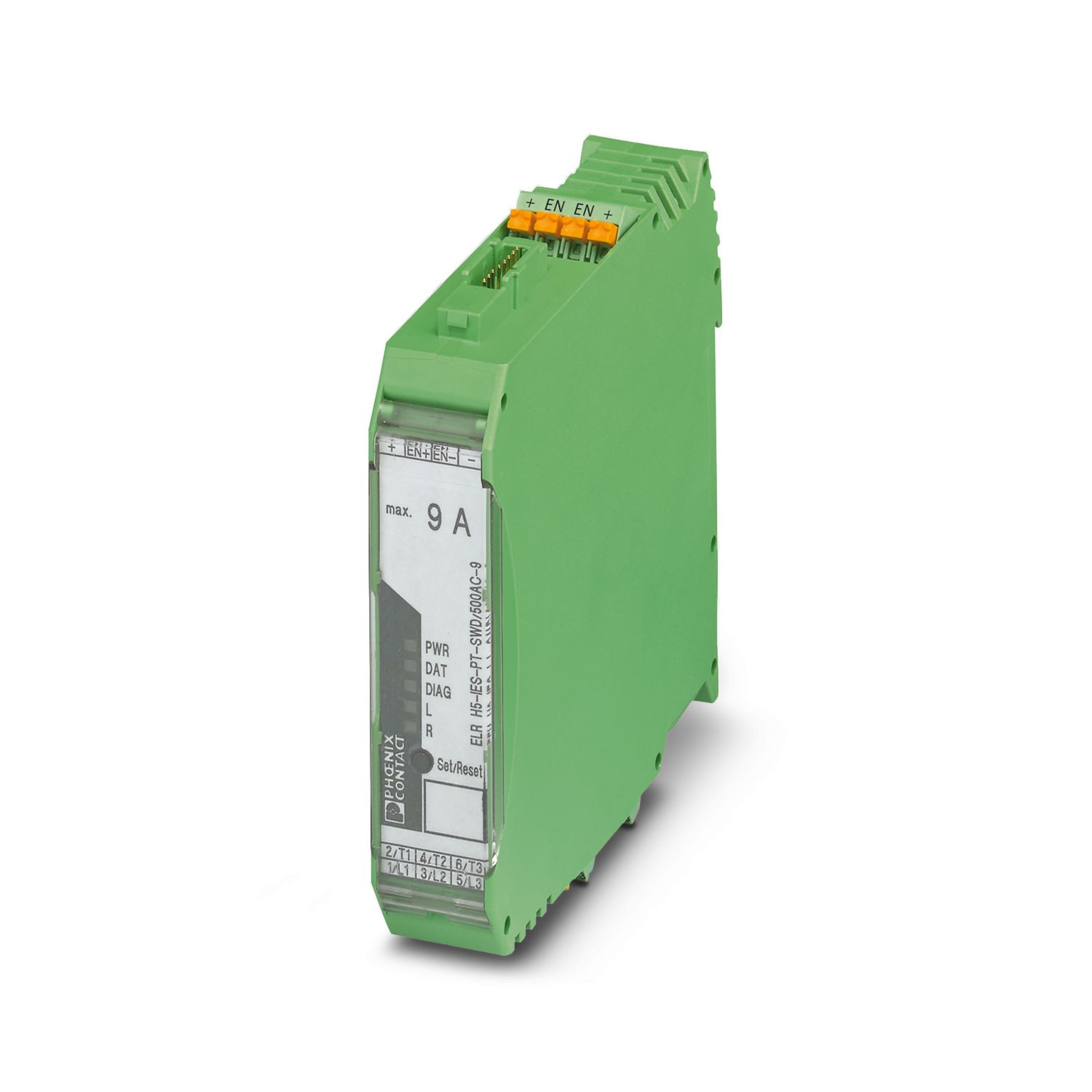

ELR H5-IES-PT-SWD/500AC-9 - Hybridmotorstarter - 2903935

Artikeleigenschaften

Produkttyp	Hybridmotorstarter
Betriebsart	100 % ED

Elektrische Eigenschaften

Anzahl Phasen	3
Schaltfrequenz	≤ 2 Hz (lastabhängig)
Maximale Verlustleistung bei Nennbedingung	12 W
Schaltfrequenz	≤ 2 Hz (lastabhängig)
Verlustleistung maximal	7 W
Verlustleistung minimal	0,88 W
Zuordnungsart	1
Versorgung
Bemessungssteuerstromkreisspeisespannung U_S	24 V DC
Steuerspeisespannungsbereich	19,2 V DC ... 30 V DC
Bemessungssteuerspeisestrom I_S	60 mA
Schutzbeschaltung	Überspannungsschutz
Schutzbeschaltung		Verpolschutz; Parallelverpolschutzdiode
Isolationseigenschaften
Bemessungsisolationsspannung	550 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Isolationseigenschaften zwischen Steuereingangs-, Steuerspeisespannung und Hilfsstromkreis zu Hauptstromkreis	Sichere Trennung (IEC 60947-1)
Isolationseigenschaften zwischen Steuereingangs- und Steuerspeisespannung zu Hilfsstromkreis	Sichere Trennung (IEC 60947-1) bei Hilfsstromkreis ≤ 300 V AC
		Sichere Trennung (EN 50178) bei Hilfsstromkreis ≤ 300 V AC
Schnellabschaltung
Ansprechschwelle	> 60 A
Ansprechzeit	< 0,5 s

Eingangsdaten

Steuern
Benennung Eingang	Enable-Eingang
Bemessungsbetätigungsspannung U_C	24 V DC
Betätigungsspannungsbereich	19,2 V DC ... 30 V DC
Bemessungsbetätigungsstrom I_C	7 mA
Schaltschwelle	9,6 V ("0"-Signal)
	19,2 V ("1"-Signal)
Schaltpegel	< 5 V DC (für NOT-HALT)
Ausschaltzeit typisch	< 30 ms

Ausgangsdaten

AC-Ausgang
Bemessungsbetriebsspannung U_e	500 V AC
Betriebsspannungsbereich	42 V AC ... 550 V AC
Bemessungsbetriebsstrom I_e	9 A (AC-51)
	7 A (AC-53a)
Netzfrequenz	50/60 Hz
Laststrombereich	1,5 A ... 9 A (siehe Derating)
Auslösekennlinie nach IEC 60947-4-2	Class 10A
Abkühlzeit	20 min (für Auto-Reset)
Leckstrom	0 mA
Schutzbeschaltung	Überspannungsschutz; Varistor

Anschlussdaten

Steuerkreis
Anschlussart	Push-in-Anschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14
Lastkreis
Anschlussart	Push-in-Anschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14

Signalisierung

Statusanzeige	LED (gelb)
Betriebsspannungsanzeige	LED grün
Fehleranzeige	LED rot

Maße

Breite	22,5 mm
Höhe	107,5 mm
Tiefe	114 mm

Materialangaben

Brennbarkeitsklasse nach UL 94 (Gehäuse)	V0 (Gehäuse)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-5 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C

Zulassungen

ATEX
Kennzeichnung	 II (2) G [Ex eb] [Ex db] [Ex pxb]
Kennzeichnung		 II (2) D [Ex tb] [Ex pb]
Zertifikat	PTB 15 ATEX 3001
UL-Zulassung
Zertifikat	NLDX.E228652
Zertifikat		NRNT.E172140
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung	≤ 3
Hinweis	Sicheres Abschalten
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung	2
Hinweis	Motorschutz
Performance Level (ISO 13849)
Kennzeichnung	e
Hinweis	Sicheres Abschalten
Kategorie (ISO 13849)
Kennzeichnung	≤ 3
Hinweis	Sicheres Abschalten
UL-Daten
SCCR	100 kA (480 V AC (Sicherung 30 A class CC / 30 A class J (High-Fault)))
SCCR		5 kA (480 V AC (Sicherung 20 A RK5 (Standard-Fault)))
FLA	7,6 A (480 V AC)
Group installation	20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT
Horsepower ratings	2 hp (120 V AC / 208 V AC)
Horsepower ratings		5 hp (277 V AC / 480 V AC)

Normen und Bestimmungen

Normen / Bestimmungen
Normen/Bestimmungen	IEC 60947-1
	EN 60947-4-2
	IEC 61508
	ISO 13849

Montage

Montageart	Tragschienenmontage
Montagehinweis	anreihbar, Abstand siehe Derating
Einbaulage	senkrecht (Tragschiene waagerecht, Motorabgang unten)

Artikelnummer	2903935
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	I10
Produktschlüssel	DK7434
GTIN	4046356771894
Gewicht pro Stück (inklusive Verpackung)	308,3 g
Gewicht pro Stück (exklusive Verpackung)	217,7 g
Zolltarifnummer	85371098
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
