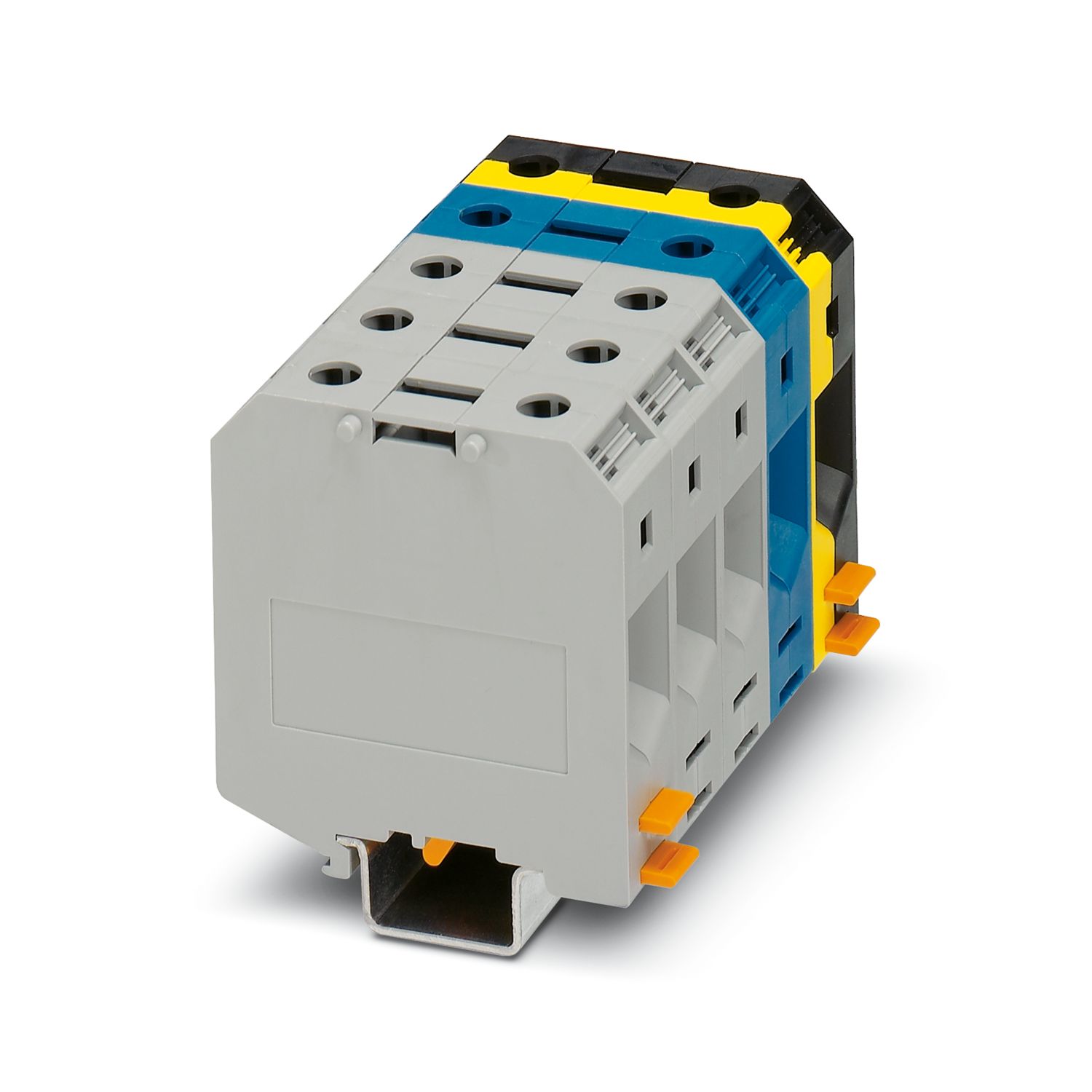

UKH 50-3L/N/FE
-
Hochstromklemme
3076637
Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 2, Polzahl: 5, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 50 mm2, Querschnitt: 16 mm2 - 70 mm2, Montageart: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, Farbe: grau/blau/schwarz-gelb
Produktdetails
| Produkttyp | Hochstromklemme |
| Polzahl | 5 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 5 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 50 mm² |
| Etage 1 oben 1 unten 1 | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M6 |
| Anzugsdrehmoment | 6 ... 8 Nm |
| Abisolierlänge | 24 mm |
| Lehrdorn | B10 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 16 mm² ... 70 mm² |
| Leiterquerschnitt AWG | 6 ... 2/0 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 25 mm² ... 70 mm² |
| Leiterquerschnitt flexibel [AWG] | 3 ... 2/0 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 25 mm² ... 50 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 25 mm² ... 50 mm² |
| 2 Leiter gleichen Querschnitts starr | 10 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 10 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 10 mm² ... 16 mm² |
| Nennstrom | 150 A |
| Belastungsstrom maximal | 150 A (bei 50 mm² Leiterquerschnitt) |
| Nennspannung | 1000 V |
| Hinweis | Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern. |
| Nennquerschnitt | 50 mm² |
| Maßzeichnung |
|
| Breite | 100 mm |
| Farbe | grau/blau/schwarz-gelb |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 35/7,5 |
| NS 35/15 | |
| NS 32 | |
| NS 35/15-2,3 |
