ELR W3/ 9-500
-
Wendelastrelais
2964186
Elektronisches Wendelastrelais, zur direkten Ansteuerung von Verbrauchern im 3-Phasen-Netz, mit Leuchtanzeige und Schutzbeschaltung, Ausgang: 110-550 V AC/3 x 9 A

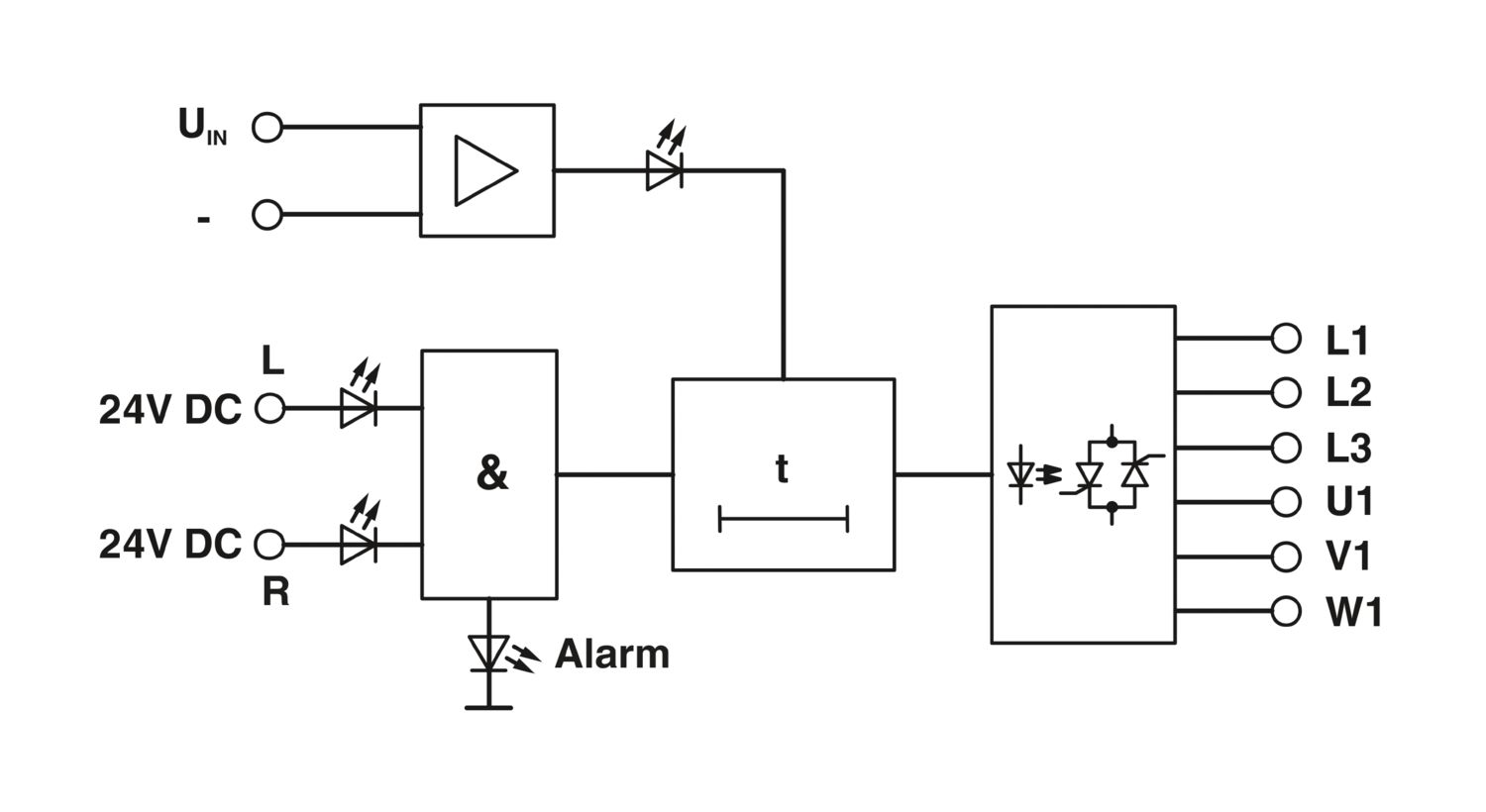

Produktdetails
| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Halbleiterschütz |
| Betriebsart | 100 % ED |
| Anzahl Phasen | 3 |
| Maximale Verlustleistung bei Nennbedingung | 13,5 W |
| Netzart | 3-phasig |
| Prüfspannung (Eingang / Ausgang) | 2,5 kV (50 Hz, 60 s) |
| Umkehrfrequenz | ≤ 10 Hz (bei cos φ = 0,5) |
| Steuern | |
| Benennung Eingang | Steuereingang rechts / links |
| Ruhestrom | 40 mA |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Spannungsbereich bezogen auf UC | 0,8 ... 1,25 |
| 0,8 ... 1,25 | |
| Bemessungsbetätigungsstrom IC | 7,5 mA |
| Reaktionszeit im Normallastbetrieb | 50 ms |
| 50 ms | |
| Schutzbeschaltung | Verpolschutz; Verpolschutzdiode |
| Überspannungsschutz | |
| Betriebsspannungsanzeige | LED grün |
| Fehleranzeige | LED rot |
| Statusanzeige | LED (gelb) |
| Umschaltfrequenz | < 10 Hz (bei cos φ > 0,5) |
| Umschaltzeit RL/LL (Einschaltzeit) | 20 ms |
| AC-Ausgang | |
| Bemessungsbetriebsspannung Ue | 500 V AC |
| Betriebsspannungsbereich | 110 V AC ... 550 V AC |
| Spitzensperrspannung | 1200 V |
| Netzfrequenz | 50 Hz |
| 60 Hz | |
| Laststrombereich | 150 mA ... 9 A (siehe Derating) |
| Leckstrom | typ. 7 mA |
| Restspannung | typ. 1,5 V |
| Stoßstrom | 230 A (tp = 10 ms, bei 25 °C) |
| Grenzlastintegral | 265 A2s |
| Schutzbeschaltung | RC-Glied; RC-Glied |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 910 V |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Breite | 62 mm |
| Höhe | 84 mm |
| Tiefe | 110 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | EN 50178 |
| EMV- Bestimmungen | |
| Normen/Bestimmungen | EN 61000-6-2 |
| EN 61000-6-4 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar im Abstand > 20 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Artikelnummer | 2964186 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Rabattgruppe | I10 |
| Produktschlüssel | DK6841 |
| Katalogseite | Seite 190 (IF-2011) |
| GTIN | 4017918099398 |
| Gewicht pro Stück (inklusive Verpackung) | 778,5 g |
| Gewicht pro Stück (exklusive Verpackung) | 662,22 g |
| Zolltarifnummer | 85364900 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | 8e03b027-f4a9-4108-8486-0785cf68b14e |
Ihre Vorteile
Hohe Schaltfrequenz
Geräuschloses und verschleißfreies Schalten bis 500 V AC/9 A
Schutzbeschaltung im Ein- und Ausgang
Leuchtanzeige für Rechts- und Linkslauf, Betriebsspannung und unzulässige Ansteuerung
