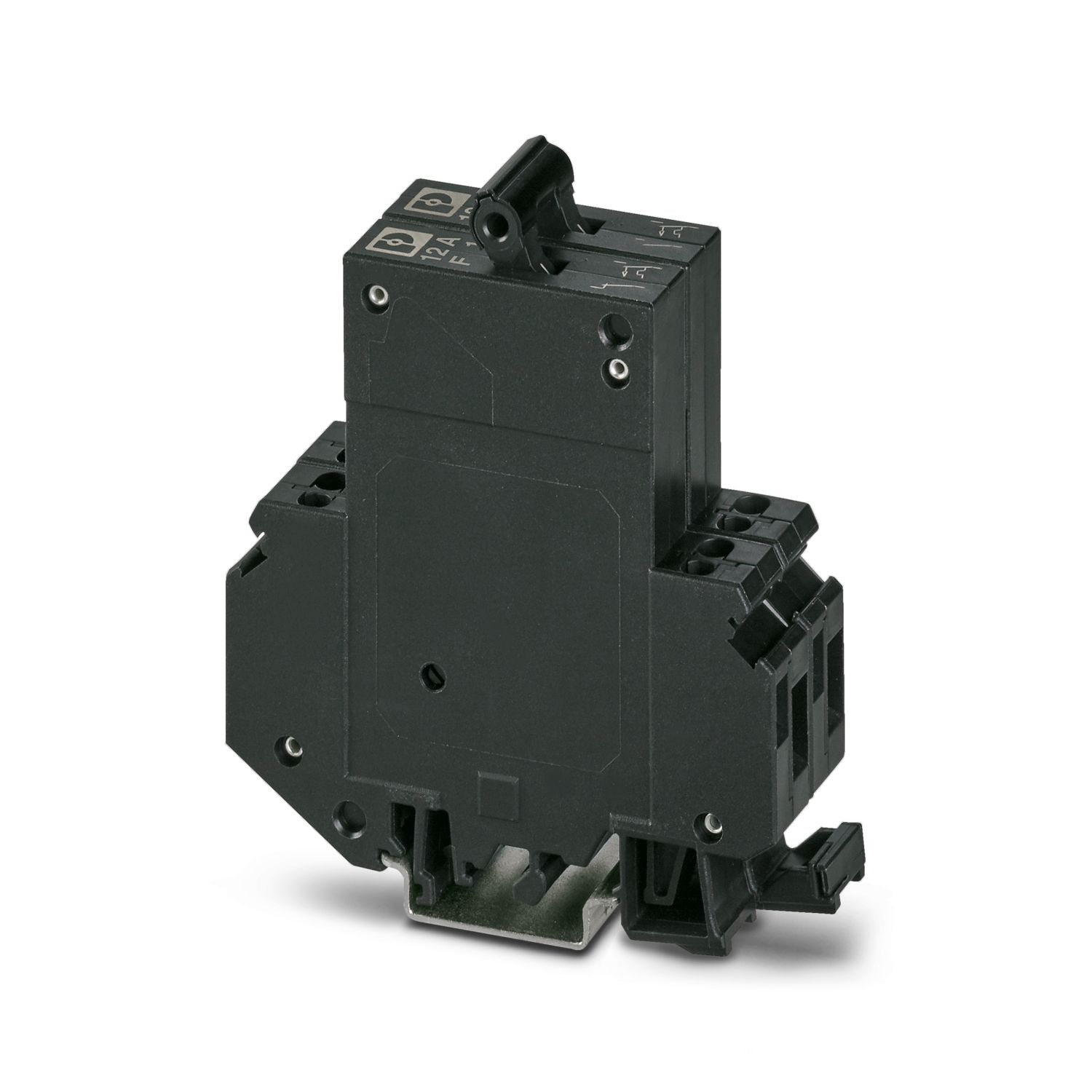

TMC 2 F1 120 12,0A - Thermomagnetischer Geräteschutzschalter - 0914895

Artikeleigenschaften

Produkttyp	Geräteschutzschalter thermomagnetisch
Produktfamilie	TMC
Bauform	Tragschienenmodul einteilig
Polzahl	2
Anzahl der Anschlüsse	4
Anzahl der Reihen	2
Isolationseigenschaften
Überspannungskategorie	II
Verschmutzungsgrad	2

Elektrische Eigenschaften

Art der Sicherung	Automat
Allgemein
Bemessungsspannung	65 V DC
Bemessungsstrom I_N	12 A
Bemessungsstoßspannung	2,5 kV
Isolationswiderstand R_iso	> 100 MΩ (500 VDC)
Hilfsstromkreis	240 V AC / 1 A (induktionsarm)
Hilfsstromkreis		65 V AC / 1 A (induktionsarm)
Auslöseart	TM (thermomagnetisch)
Gerätewiderstand	0,02 Ω
Bemessungskurzschlussschaltvermögen I_cn	800 A
Bemessungskurzschlussschaltvermögen I_cn		2500 A (32 V DC)
Kurzschlussschaltvermögen	2000 A (UL 1077: 65 V DC)
Spannungsfestigkeit	3000 V AC (Betätigungsbereich)
		3000 V AC (Haupt- zu Hilfsstromkreis)
		1500 V AC (Pol zu Pol)
Schaltspiele maximal	10000 (bei 1 x I_n, induktiv)
Sicherung	F1 (flink)
Kontaktausführung	1 Schließer
Kontaktausführung		1 Öffner

Anschlussdaten

Hauptkontakt
Anschlussart	Schraubanschluss
Schraubengewinde	M3
Anzugsdrehmoment	0,6 ... 0,8 Nm
Abisolierlänge	12 mm
Lehrdorn	A3
Leiterquerschnitt starr	0,2 mm² ... 6 mm²
Leiterquerschnitt AWG	24 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr	0,2 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel	0,2 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	0,25 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 2,5 mm²
Nennstrom	12 A
Nennspannung	250 V AC
Nennspannung		65 V DC
Hilfskontakt
Anschlussart	Schraubanschluss
Schraubengewinde	M3
Anzugsdrehmoment	0,6 ... 0,8 Nm
Abisolierlänge	12 mm
Lehrdorn	A1
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts starr	0,2 m² ... 0,75 m²
2 Leiter gleichen Querschnitts flexibel	0,2 m² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse	0,25 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 0,75 mm²
Nennstrom	12 A
Nennspannung	250 V AC
Nennspannung		65 V DC

Maße

Breite	25 mm
Höhe	82,5 mm
Tiefe	96 mm

Materialangaben

Brennbarkeitsklasse nach UL 94	V-2
Isolierstoffgruppe	II
Isolierstoff	PA66

Mechanische Eigenschaften

Mechanische Daten
Offene Seitenwand	Nein

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP30 (Betätigungsbereich)
	IP20 (Anschlussbereich)
Umgebungstemperatur (Betrieb)	-30 °C ... 60 °C
Feuchtigkeitsprüfung	240 h, 95 % RH, 40 °C

Normen und Bestimmungen

Normen/Bestimmungen	EN 60934
Normen/Bestimmungen	UL 1077

Montage

Artikelnummer	0914895
Verpackungseinheit	3 Stück
Mindestbestellmenge	3 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Rabattgruppe	K10
Produktschlüssel	CLA121
GTIN	4017918009571
Gewicht pro Stück (inklusive Verpackung)	135,35 g
Gewicht pro Stück (exklusive Verpackung)	135,35 g
Zolltarifnummer	85362010
Ursprungsland	DE
