HC-B 06-SMLD-52/O1M20
-
Gehäuse
1460275

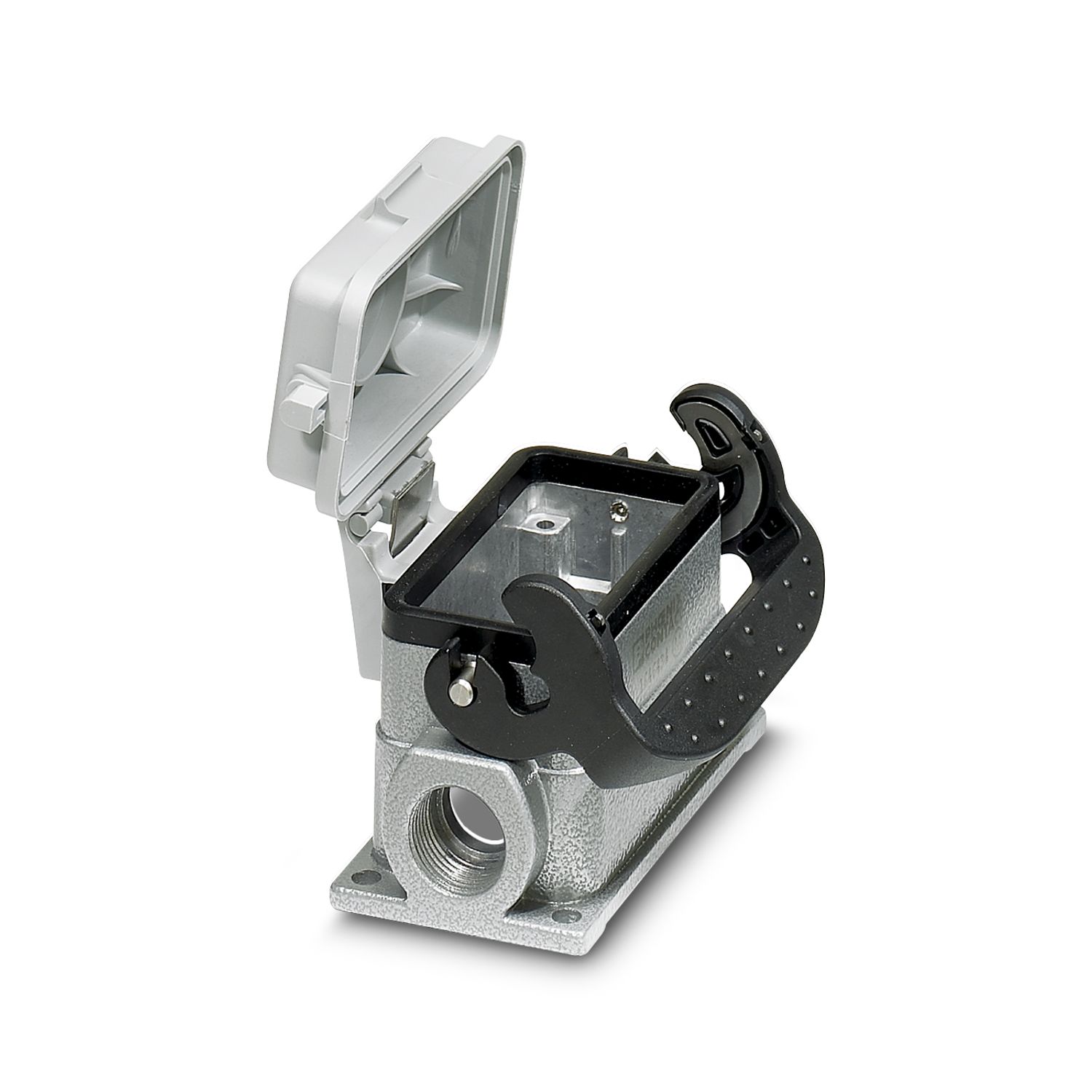

Sockelbaugehäuse, mit Längsbügel, Höhe 74 mm, mit Stutzen, 2x M20, mit Schutzdeckel
Produktdetails
| Allgemein | für Kontakteinsätze HC-B6, BB10, DD24, M. Hohe Gehäuseform für extra großen Verkabelungsraum |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Sockelgehäuse |
| Bauform | B6 |
| Anzahl der Kabelabgänge | 2 |
| Art der Verschraubung | 1x M20 |
| Schutzdeckel | ja |
| Kabelabgang | links (Blick auf den geöffneten Längsbügel) |
| Pg-Verschraubung | ohne |
| Maßzeichnung |
|
| Breite | 57 mm |
| Höhe | 52 mm |
| Länge | 84 mm |
| Material Dichtung | NBR |
| Material Gehäuse | Aluminiumdruckguss |
| Material Gehäuseoberfläche | pulverbeschichtet, grau |
| Material Schutzdeckel | PA |
| Material Verriegelungsbügel | Edelstahl, Griffteil: PA |
| Mechanische Daten | |
| Art der Verschraubung | 1x M20 |
| Montagehinweis | für Halb- und Vollverschraubungen |
| Umgebungsbedingungen | |
| Schutzart | IP65 (in gestecktem Zustand) |
| IP54 (mit geschlossenem Schutzdeckel) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
