SPP-R-4
-
Fernmeldemodul
1466701
Optionales Fernmeldemodul für 4-polige Überspannungsableiter und Basiselemente der Produktfamilie VALVETRAB SPP.
Produktdetails
| Produkttyp | Fernmelde-Set |
| Produktfamilie | VAL-SPP |
| Bauform | Einbaumodul |
| Polzahl | 4 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Erforderliche Vorsicherung maximal | 1 A (gG) |
| Betriebsspannung AC | 5 V AC ... 250 V AC (≤ 2000 m (amsl) bei Verschmutzungsgrad 2) |
| 5 V AC ... 150 V AC ( 5000 m (amsl)) | |
| Betriebsstrom AC | 5 mA AC ... 1 A AC |
| Betriebsspannung DC | 30 V DC ( 5000 m (amsl)) |
| Betriebsstrom DC | 1 A DC |
| Betriebsspannung DC | 125 V DC ( 5000 m (amsl)) |
| Betriebsstrom DC | 200 mA DC |
| Isolierungsart | Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation. |
| Defektfernmeldekontakt | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² (Abisolierlänge 8 mm) |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,75 mm² (Abisolierlänge 8 mm) |

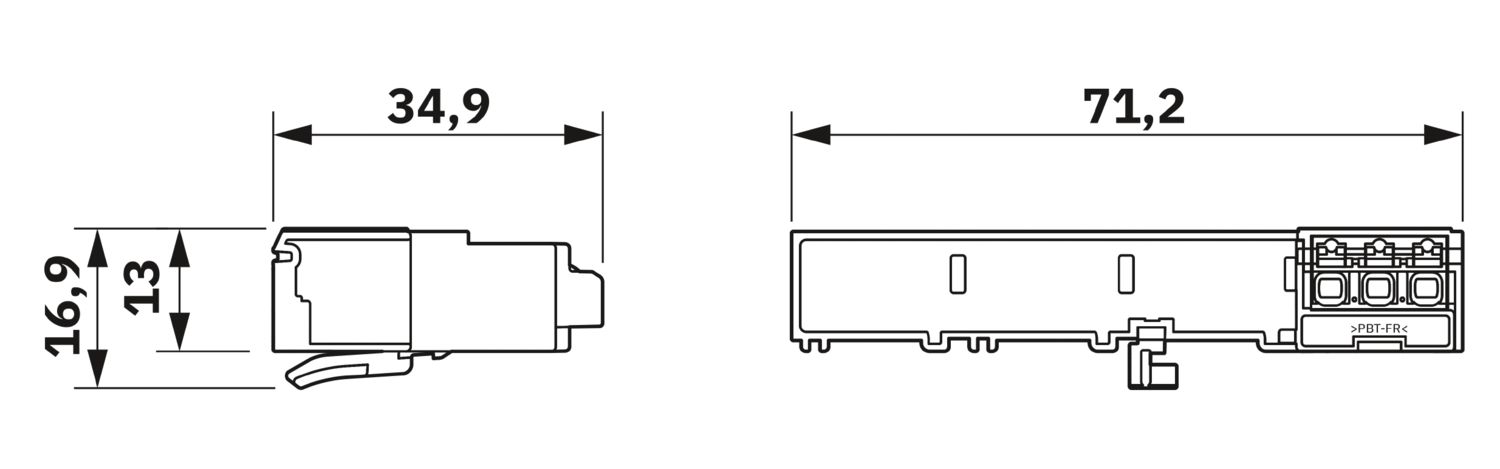

| Maßzeichnung |
|
| Breite | 71,2 mm |
| Höhe | 16,9 mm |
| Tiefe | 34,9 mm |
| Teilungseinheit | 4 TE |
| Farbe | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PBT |
| Materialgruppe | I |
| Material Gehäuse | PBT |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 250 V AC |
| Kurzschlussfestigkeit ISCCR | 100 A |
| Umgebungsbedingungen | |
| Schutzart | IP20C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| Höhenlage | ≤ 5000 m (Betriebsspannung Fernmeldekontakt ≤ 150 V) |
| ≤ 2000 m (Betriebsspannung Fernmeldekontakt ≤ 250 V) | |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 250 V AC |
| Betriebsspannung DC | 30 V DC |
| Betriebsstrom AC | 5 mA AC ... 1 A AC |
| Betriebsstrom DC | 1 A DC |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 + A11:2018 |
| Normen/Bestimmungen | EN 60947-5-1 |
| Hinweis | 2018 |
| Montageart | auf Basiselement |
Ihre Vorteile
Einfache und sichere Installation durch zukunftsweisende Handhabungs- und Sicherheitsmerkmale
Zuverlässiger Anlagenschutz durch maximale Leistung und Ausdauer
Einsetzbar in vielfältigen Anwendungen dank optimierter Konstruktion und breitem Portfolio
Einfache Planung dank umfassender digitaler Daten und Selektoren
