INTERBUS-ST Standard-Busklemmen

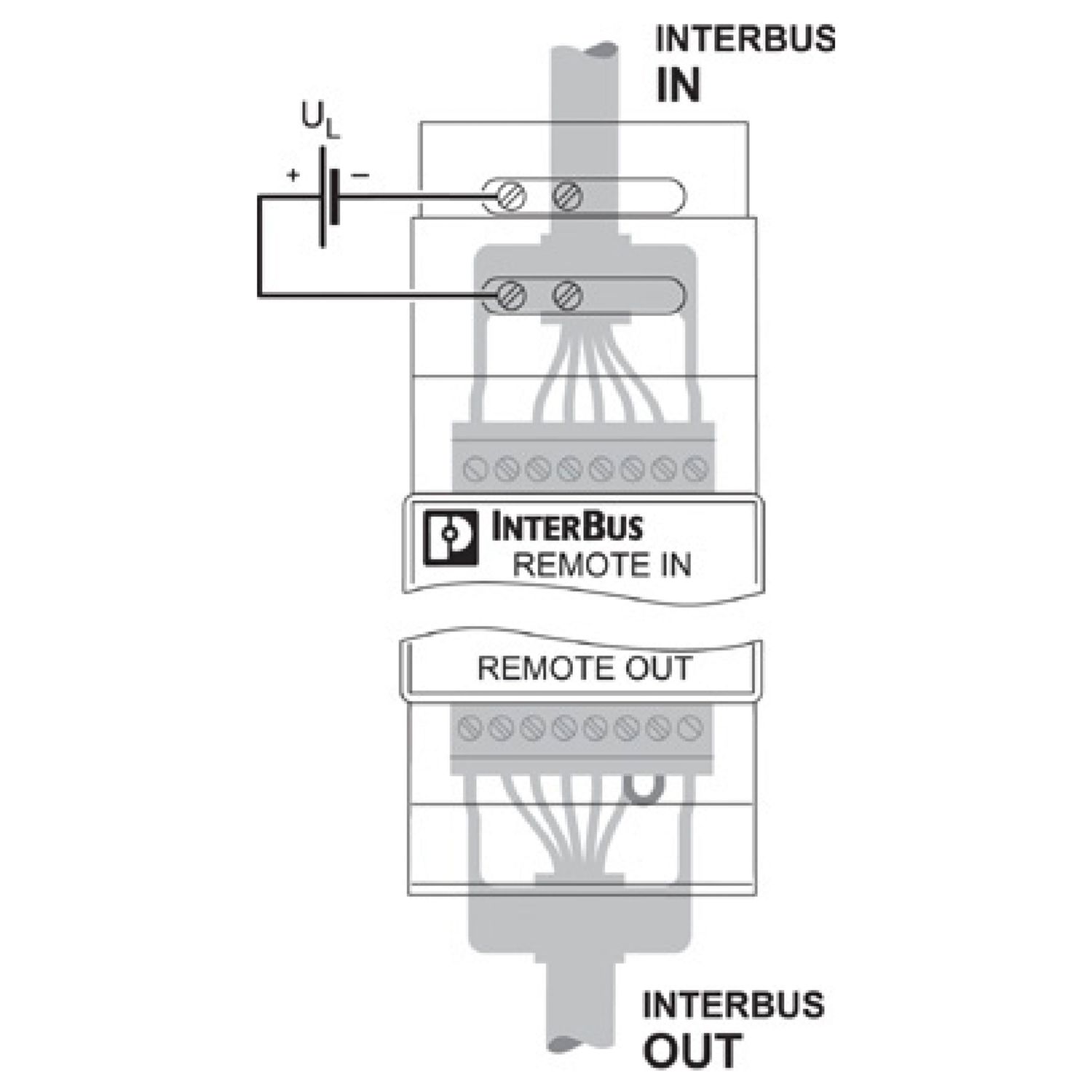

Die INTERBUS-Busklemme verbindet die Ein-/Ausgabemodule einer ST-Station mit dem INTERBUS-Netzwerk.
Je nach eingesetztem Übertragungsmedium sind die Busklemmen mit unterschiedlichen Busanschlüssen ausgerüstet. Für Kupferleiter stehen D-SUB- und MINI-COMBICON-Steckverbinder zur Verfügung. Die Lichtwellenleitervarianten sind mit F-SMA-Steckern bestückt.
Die Busklemmen sind in zwei unterschiedlichen Leistungsklassen erhältlich. Es können maximal 4 bzw. 8 Ein-/Ausgabemodule an einer Busklemme betrieben werden.
Innerhalb einer modularen INTERBUS-ST-Station übernimmt die Busklemme folgende Funktionen:
- Auffrischung der INTERBUS-Fernbus-Signale,
- Potenzialtrennung der Fernbus-Segmente,
- Abkoppeln des weiterführenden Fernbusses oder der angeschlossenen Ein-/Ausgabemodule vom INTERBUS-Netzwerk per Softwarebefehl,
- Versorgung der angeschlossenen Ein-/ Ausgabemodule mit einer potenzialgetrennten Versorgungsspannung durch ein integriertes Netzgerät.
