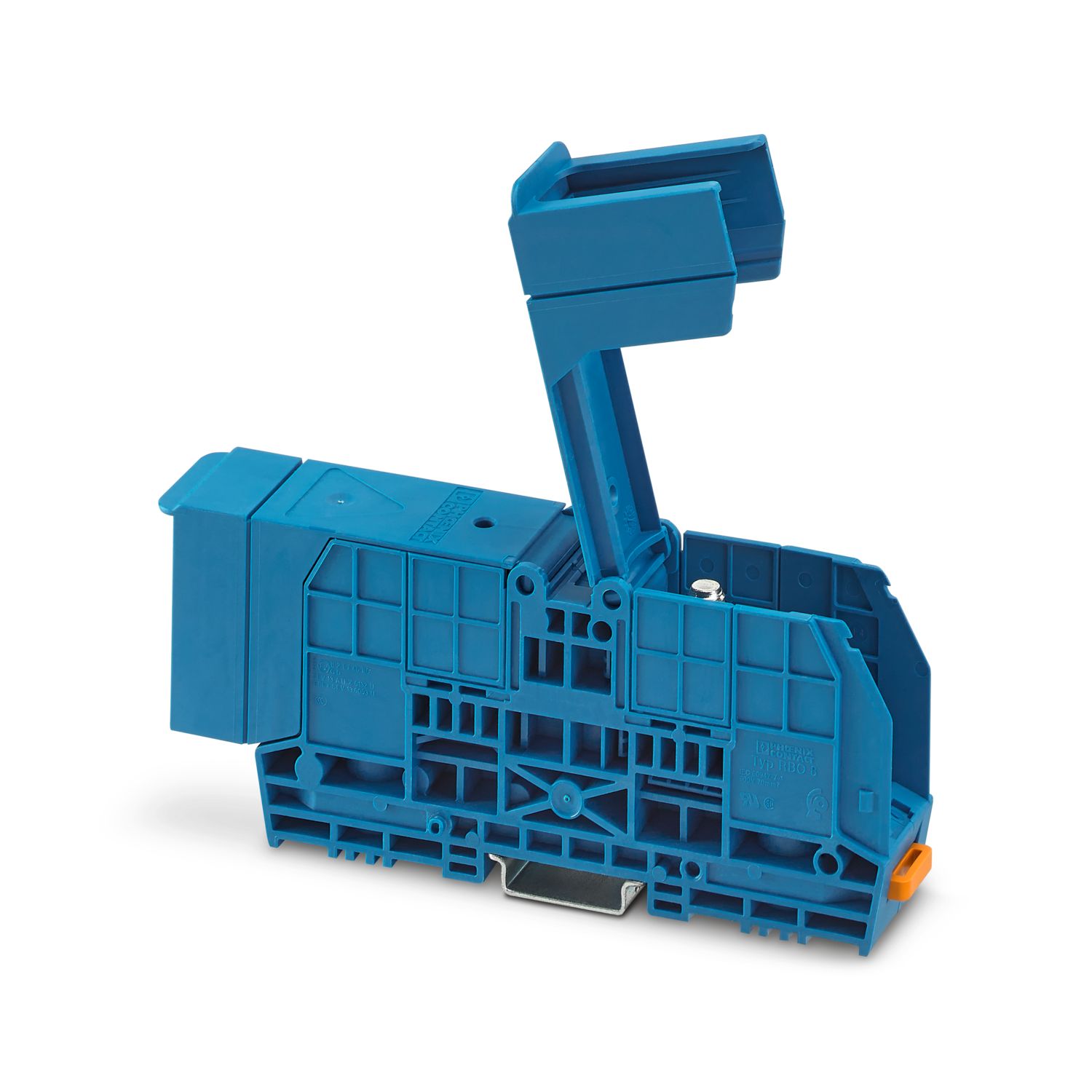

Bolzenanschlussklemme, Nennspannung: 1500 V, Nennstrom: 192 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Bolzenanschluss, Bemessungsquerschnitt: 70 mm2, Montageart: NS 35/7,5, NS 35/15, direktes Anschrauben, Farbe: blau
| Produkttyp | Bolzenanschlussklemme |
| Produktfamilie | RBO |
| Anwendungsbereich | Bahnindustrie |
| Maschinenbau | |
| Anlagenbau | |
| Polzahl | 1 |
| Rastermaß | 29 mm |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 6,27 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 70 mm² |
| Abisolierlänge | Die Abisolierlänge ist von der Angabe des Kabelschuhherstellers abhängig. |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom | 192 A |
| Belastungsstrom maximal | 192 A (bei 70 mm² Leiterquerschnitt) |
| Nennspannung | 1500 V |
| Nennquerschnitt | 70 mm² |
| Anschluss Kabelschuh DIN 46234:1980-03 | |
| Anschluss gemäß Norm | DIN 46234:1980-03 |
| Querschnitt | 2,5 mm² ... 70 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 8,4 mm |
| Breite | 22 mm |
| Bolzendurchmesser | 8 mm |
| Schraubengewinde | M8 |
| Anzugsdrehmoment | 6 ... 12 Nm |
| Anschluss gemäß Norm | DIN 46235:1983-07 |
| Querschnitt | 16 mm² ... 70 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 8,4 mm |
| Breite | 24 mm |
| Bolzendurchmesser | 8 mm |
| Schraubengewinde | M8 |
| Anzugsdrehmoment | 6 ... 12 Nm |
| Anschluss gemäß Norm | DIN 46237:1970-07 |
| Querschnitt | 2,5 mm² ... 6 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 8,4 mm |
| Breite | 14 mm |
| Bolzendurchmesser | 8 mm |
| Schraubengewinde | M8 |
| Anzugsdrehmoment | 6 ... 12 Nm |
| Kennfarbe Ringkabelschuhe : blau | 2,5 mm² |
| Kennfarbe Ringkabelschuhe : gelb | 6 mm² |
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 GD Ex eb IIC Gb |
| Einsatzemperaturbereich | -60 °C ... 110 °C |
| Ex-bescheinigtes Zubehör | 0800886 E/NS 35 N |
| Auflistung Brücken | / RBO 8-VS 2 / 3213179 |
| / RBO 8-VS 3 / 3213182 | |
| Brückendaten | 187 A (70 mm²) |
| Temperaturerhöhung Ex | 40 K (187 A / 70 mm²) |
| bei Brückung mit Brücke | 690 V |
| Bemessungsisolationsspannung | 630 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 187 A |
| Belastungsstrom maximal | 187 A |
| Durchgangswiderstand | 0,06 mΩ |
| Anschlussdaten Ex Allgemein | |
| Drehmomentbereich | 6 Nm ... 12 Nm |
| Nennquerschnitt | 70 mm² |
| Bemessungsquerschnitt AWG | 2/0 |
| Anschlussvermögen flexibel | 2,5 mm² ... 70 mm² |
| Anschlussvermögen AWG | 12 ... 2/0 |
| 2 Leiter gleichen Querschnitts flexibel | 2,5 mm² ... 70 mm² |
| 2 Leiter gleichen Querschnitts AWG flexibel | 12 ... 2/0 |
| Maßzeichnung |
|
| Breite | 29 mm |
| Höhe | 184 mm |
| Tiefe | 66 mm |
| Tiefe auf NS 35/7,5 | 67 mm |
| Tiefe auf NS 35/15 | 74,5 mm |
| Bolzenlänge | 20,5 mm |
| Bohrlochdurchmesser | 6,4 mm |
| Rastermaß | 29 mm |
| Farbe | blau (RAL 5015) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 9,8 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 70 mm² | 8,4 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 2,2 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | NS 32/NS 35 |
| Prüfkraft Sollwert | 10 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 (+/- 2) U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 70 mm² /10,4 kg |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz | f1 = 5 Hz bis f2 = 250 Hz |
| ASD-Pegel | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 35/7,5 |
| NS 35/15 | |
| direktes Anschrauben |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 690 V | 187 A | 2,5 - 70 |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 690 V | 187 A | 2,5 - 70 |
