VAL-MS-T1/T2 BE-FM
-
Basiselement
2801047
Basiselement für Typ 1/2 Ableiter der Produktreihe VALVETRAB MS T1/T2, mit Fernmeldekontakt. Ausführung: 1-kanalig
Dieses Produkt benötigt weitere Produkte für den Betrieb.

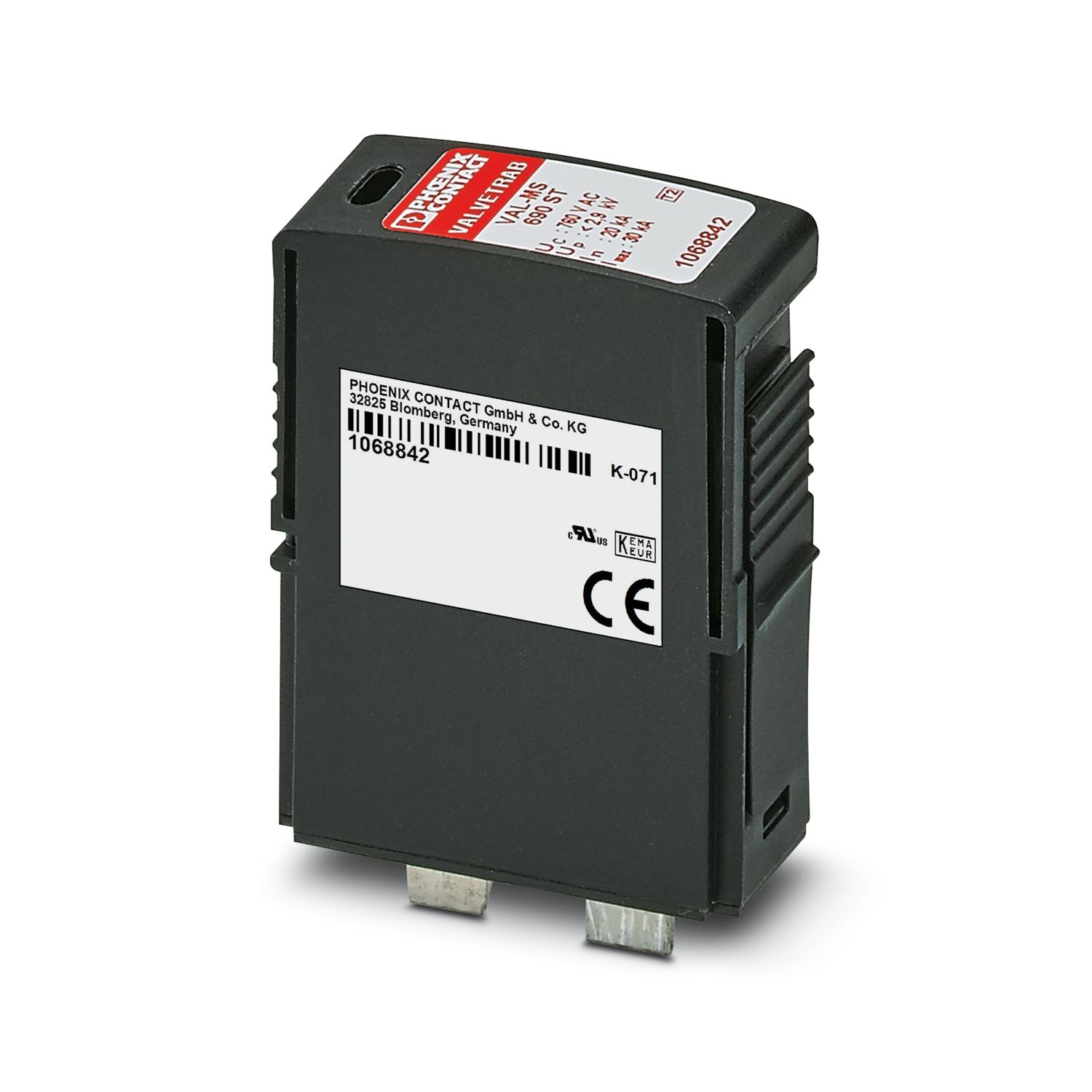

Notwendiges Zubehör
Produktdetails
| Produkttyp | Basiselement |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | I / II |
| T1 / T2 | |
| Bauform | Basiselement, Tragschienenmontage |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | Fernmeldekontakt |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |

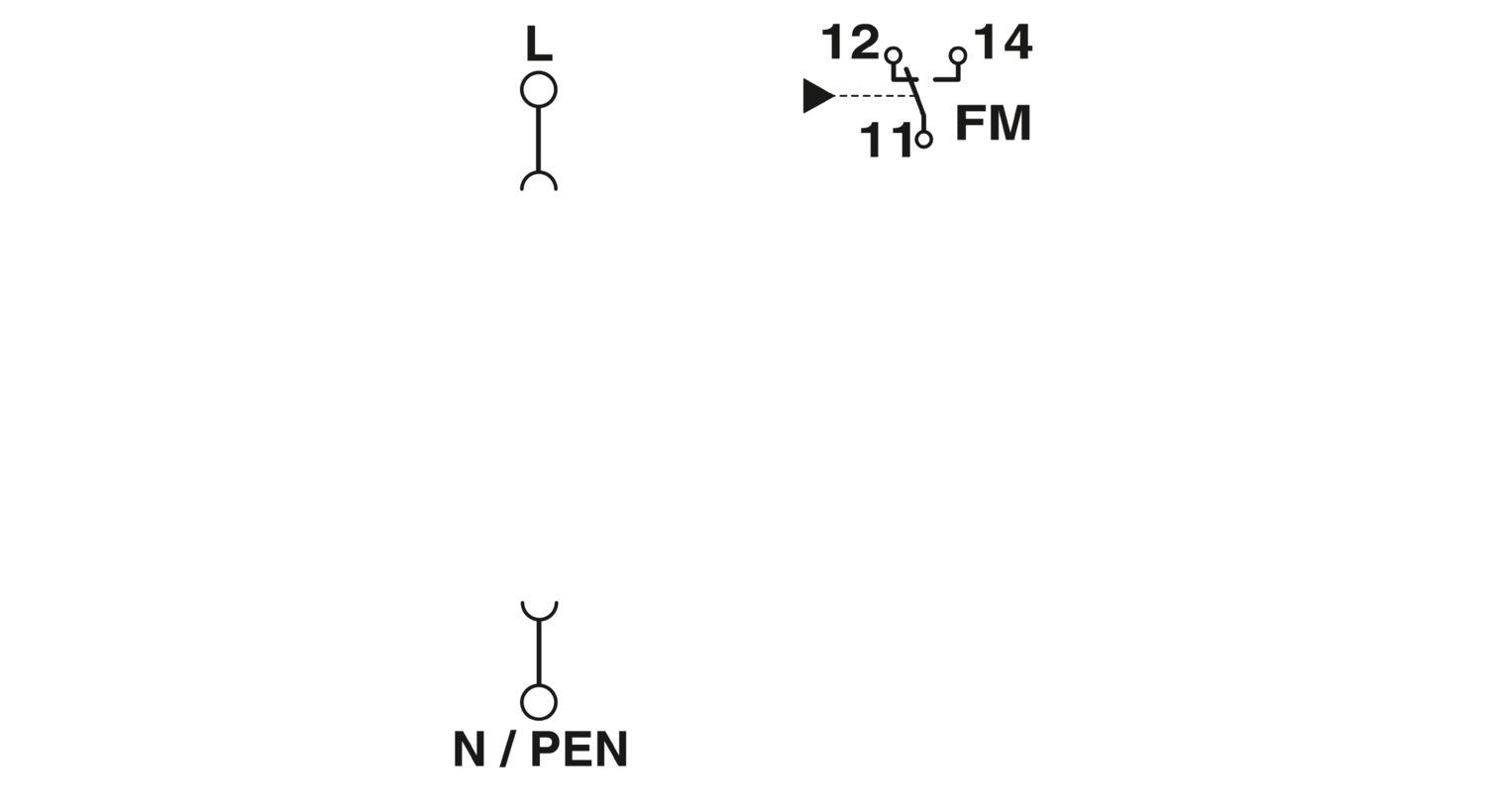

| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |
|
| Breite | 17,6 mm |
| Höhe | 96,8 mm |
| Tiefe | 51,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| schwarz (RAL 9005) | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6 |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 500 V AC |
| Nennlaststrom IL | 80 A |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG - 16 mm²) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 250 A (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
